描述

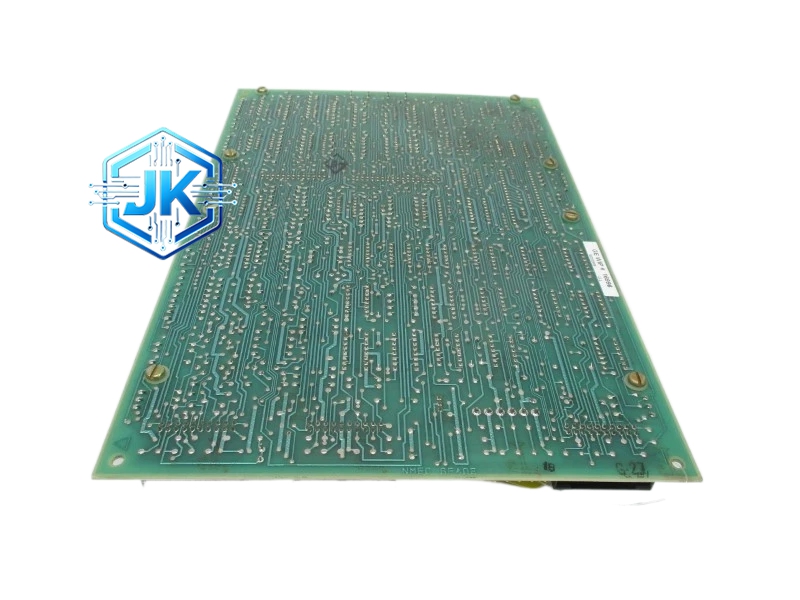

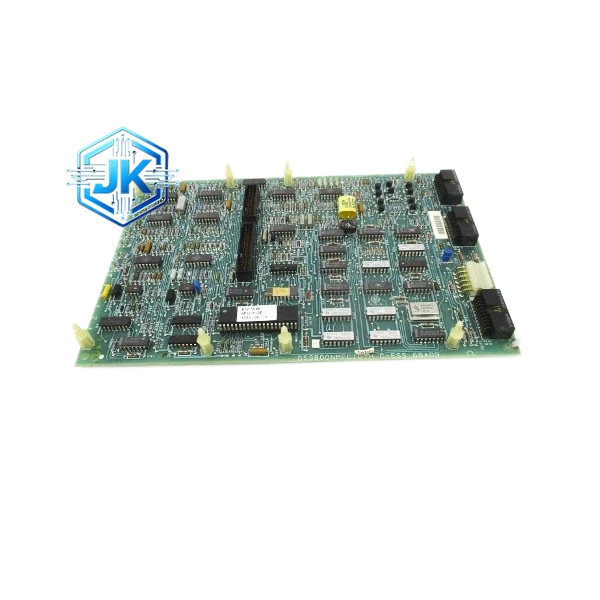

GE DS3800NMEC — 通信接口模块（以太网/串口通信板）
技术规格：
- 以太网接口：10/100Base-TX自适应，RJ-45接口
- 串行接口：2路独立RS-232/RS-485（可配置）
- 以太网协议：TCP/IP、UDP/IP、Modbus TCP、GE SRTP、SNMP
- 串行协议：Modbus RTU/ASCII、DNP3.0、GE SRTP
- 通信速率：以太网10/100Mbps，串口300bps~115.2Kbps
- 隔离方式：以太网侧1500V DC磁隔离，串口侧1500V DC光电隔离
- 供电电压：+5V DC（板卡级）
- 安装方式：Mark VIe I/O机架标准插槽
- 功耗：典型值3W
- 工作温度：0°C 至 +55°C
功能特点：
- 以太网与串口同时工作，互不干扰，支持双网冗余
- 内置Web服务器，支持通过浏览器远程访问模块状态
- 支持SNMP v2c协议，便于网管系统监控
- 内置数据缓冲区（FIFO），防止通信拥塞时数据丢失
- 支持VLAN标签，便于网络隔离
- 每通道具备独立诊断功能，可监测通信错误率、丢包率
- 支持远程固件升级（通过以太网）
应用场景：
- Mark VIe系统与电厂SCADA系统（如iFIX、WinCC、Citect）的以太网通信
- 工程师站通过以太网进行在线组态和程序下载
- 远程I/O站（如GE RX3i）与主控制器的数据链路
- 水处理、油气管线的远程数据采集与监控
- 电网调度系统的DNP3通信
材质构成：
- PCB板：六层FR-4高TG板，含信号层与电源层严格分离
- 以太网芯片：专用以太网控制器（如WIZnet或同等型号）
- 隔离器件：以太网侧采用网络变压器隔离（1500V DC），串口侧采用高速光电耦合器
- 连接器：RJ-45以太网口（带LED指示灯），DB-9串口，欧式端子
- 外壳：全金属屏蔽外壳，铝合金材质，EMC屏蔽效能≥60dB
结构特征：
- 标准欧洲卡尺寸（160mm × 100mm）
- 前面板：以太网口LED（Link/Activity）、串口LED（TX/RX/ERR）、电源LED
- 背面：高密度Pin & Socket连接器
- 模块厚度约25mm，重量约250g
工作原理：
处理器将需发送的数据包写入模块的通信缓冲区（FIFO），以太网控制器将并行数据封装为TCP/IP或UDP/IP数据帧，经网络变压器隔离后通过RJ-45口送出。接收时，以太网控制器接收数据帧，解包后将有效数据存入FIFO，处理器通过VMEbus读取。串口通信原理类似，UART芯片完成串并转换，经光电隔离后通过RS-232/RS-485收发器送出。双通道独立运行，互不影响。
安装要求：
- 安装于Mark VIe I/O机架标准插槽
- 以太网电缆使用Cat5e及以上屏蔽双绞线，最长100米
- 串口电缆使用屏蔽双绞线，最长1200米（9600bps时）
- 以太网侧需在交换机端配置对应VLAN（如有）
使用注意事项：
- 以太网口IP地址需与上位机在同一网段，子网掩码一致
- 禁止在带电状态下插拔以太网电缆
- 串口总线上挂接设备不超过32个（RS-485标准负载）
- 定期检查通信错误率，错误率超过1%时需排查线路干扰
- 固件升级需通过GE专用工具（Mark VIe Toolbox）进行
