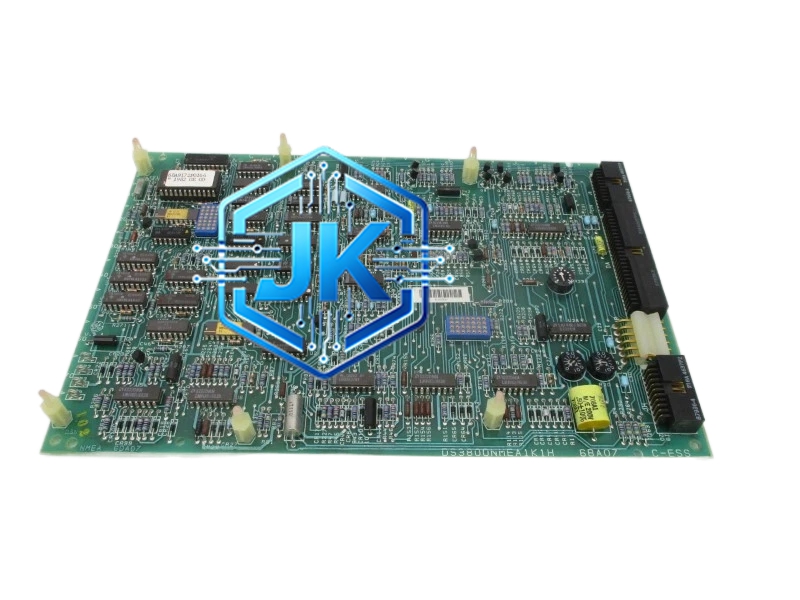

GE DS3800NMEA1P1J — 以太网通信模块（Mark VIe系列）
技术规格：
- 通信接口：10/100Base-TX以太网（RJ-45接口）
- 通信速率：10Mbps / 100Mbps自适应
- 协议支持：TCP/IP、UDP/IP、Modbus TCP、EtherNet/IP（部分固件）、GE SRTP over Ethernet
- IP地址：支持静态IP和动态IP（DHCP）
- 数据缓冲区：64KB收发缓冲区
- 连接数：支持同时8个TCP连接
- 隔离方式：以太网侧与处理器侧1500V DC光电隔离
- 供电电压：+5V DC（板卡级）
- 安装方式：Mark VIe I/O机架标准插槽
- 功耗：典型值2.5W
- MTBF：≥80,000小时
功能特点：
- 10/100Mbps自适应，兼容现有工厂以太网基础设施
- 支持同时与多台上位机通信（如操作员站、工程师站、历史站）
- 内置TCP/IP协议栈，减轻处理器通信负载
- 支持GE专用SRTP协议进行高速数据传输
- 每连接具备独立的收发数据计数器，便于流量监控
- 前面板设Link/Activity LED指示灯（连接状态和数据活动）
- 支持VLAN tagging（部分固件版本）
应用场景：
- Mark VIe控制器与iFIX / Citect / WinCC等SCADA系统的以太网通信
- 工程师站在线下载程序和监控实时数据
- 历史数据库（如PHD）的高速数据采集
- 电厂与企业管理网络（ERP/MES）的数据接口
- 远程诊断和维护（通过VPN隧道）
材质构成：
- PCB板：四层FR-4高TG板，含阻抗控制走线
- 以太网芯片：专用以太网控制器（如DP83848或等效型号）
- 隔离器件：高速数字光电耦合器
- 磁隔离变压器：内置以太网隔离变压器（RJ-45接口内置）
- 连接器：RJ-45接口，带LED指示灯
- 外壳：金属屏蔽外壳，铝合金材质

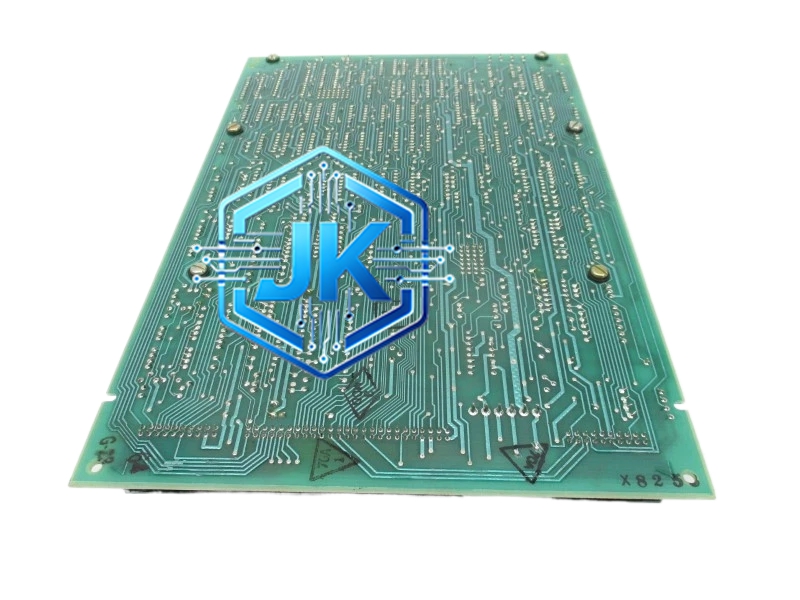

结构特征：
- 标准欧洲卡尺寸（160mm × 100mm）
- 前面板：RJ-45接口 + Link LED + Activity LED
- 背面：高密度Pin & Socket连接器
- 模块厚度约20mm
工作原理：
处理器将数据写入模块的发送缓冲区，以太网控制器从缓冲区读取数据，封装为TCP/IP或UDP/IP数据包，经磁隔离变压器隔离后通过RJ-45接口送出。接收时，以太网控制器接收数据包，解封后存入接收缓冲区，处理器通过VMEbus读取。磁隔离变压器实现以太网侧与处理器侧的电气隔离，防止网络侧浪涌损坏控制器。
安装要求：
- 安装于Mark VIe I/O机架标准插槽
- 以太网线使用超五类（Cat5e）及以上屏蔽双绞线
- 网络交换机端口需配置为10/100Mbps自适应
- IP地址需与工厂网络规划一致，避免地址冲突
- 建议将控制网络与办公网络通过防火墙隔离
使用注意事项：
- 以太网线禁止与动力电缆同槽敷设，间距不小于30cm
- 禁止在运行中更改IP地址，需在STOP模式下修改
- 定期检查Link LED状态，Link熄灭表示物理连接故障
- 固件升级需通过GE Toolbox进行，禁止通过网络直接刷写
- 网络风暴时模块具备自动限流保护，但建议在交换机侧启用风暴控制
