描述

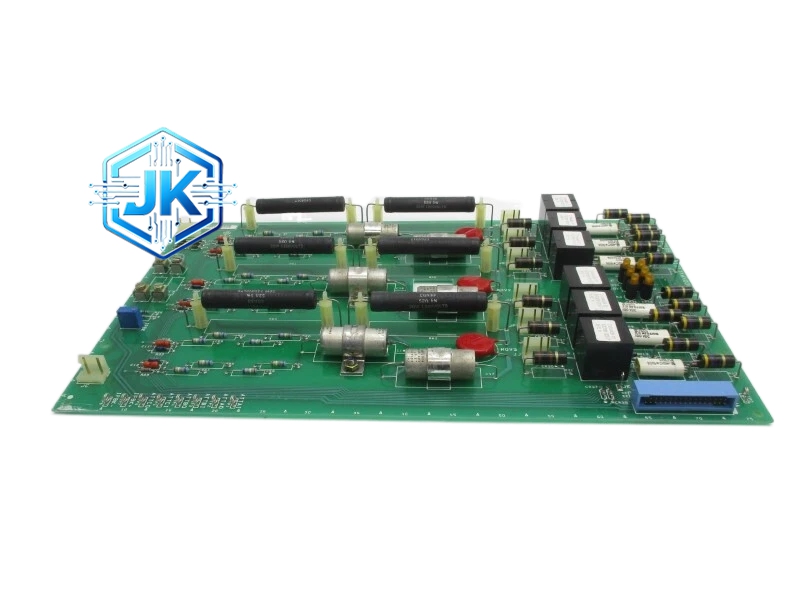

GE DS3800NHVH1B1B 控制脉冲输出模块
技术规格：
- 通道数量：16路脉冲输出（PWM）
- 输出类型：NPN晶体管开路输出（Open Collector）
- 输出电压：24V DC（最大）
- 脉冲频率：1Hz 至 10kHz（可配置）
- 占空比范围：0% 至 100%（1%步进）
- 单通道最大电流：100mA
- 整板最大电流：1.5A
- 隔离方式：每8通道一组，通道间隔离500V DC
- 响应时间：导通小于1ms，关断小于2ms
- 供电电压：5V DC（背板供电）
- 通信接口：GE SRTP高速串行总线（Mark IV用Genius Bus）
- 工作温度：0℃ 至 +60℃
- 存储温度：-40℃ 至 +85℃
- 外形尺寸：标准VME单板尺寸（160mm×233.4mm）
- MTBF：超过150,000小时
功能特点：
- 16通道独立PWM输出：每路脉冲频率和占空比可独立设定，适用于多执行机构的独立控制
- 精密脉宽调制：占空比1%步进，最小脉宽10μs（10kHz时），调节精度极高
- 光耦隔离保护：每8通道一组隔离，防止现场干扰回流
- 开路输出设计：兼容24V DC及120V AC负载（需外接续流二极管）
- LED状态指示：每4通道一组LED指示灯，现场可直观判断输出状态
- 短路保护：每路输出内置限流电阻，短路时自动限流不烧毁
- 自诊断功能：上电自检PWM发生器和输出驱动电路，故障时上报诊断代码
应用场景：
- 燃气轮机燃料调节阀（FSRV）脉冲控制
- 进气导叶（IGV）角度脉冲控制
- 可调静叶（VSV）位置控制
- 蒸汽轮机调节阀脉冲控制
- 联合循环电厂旁路阀控制
材质构成：
- PCB：FR-4 TG170，六层板设计
- PWM芯片：专用PWM发生器ASIC（GE定制），工作频率大于20MHz
- 输出器件：NPN达林顿晶体管阵列
- 隔离器件：高速光耦（HCPL-2630级别）
- 接线端子：前面板4组螺丝端子排（每8通道一组，含COM + 8×NO）
- 外壳：镀锌钢板喷塑处理，EMI屏蔽
结构特征：
- 标准3U VME高度
- 前面板配置16组LED指示灯（每4通道一组）
- 前面板配置4组接线端子（COM + 8×NO，每组独立）
- 前面板配置5个状态LED：Power、Run、Fault、Diagnostic、Communication
- 背板侧标准64针DIN 41612欧式连接器（Mark IV）或VME连接器（Mark V）
工作原理：
控制器通过SRTP/Genius Bus总线发送16位占空比设定值至模块FPGA。FPGA根据设定值控制PWM发生器输出对应频率和占空比的脉冲信号。脉冲信号经光耦隔离后驱动达林顿晶体管阵列，晶体管导通时输出端与COM端短路（低电平有效），负载得电动作。每路输出内置续流二极管，驱动感性负载时吸收反向电动势。
安装要求：
- 安装于VME/Genius Bus背板，确保背板5V供电稳定（5V±5%）
- 模块地址通过DIP开关设定，同一总线上地址不重复（Mark IV地址范围0-15，Mark V地址范围0-15）
- 接线端子螺丝扭矩为0.8N·m，过紧会损坏端子
- 接地端子必须可靠连接至控制柜接地母排（接地电阻小于4Ω）
- 模块间留有不小于10mm散热间距
使用注意事项：
- 严禁输出端直接短路至电源正极，会烧毁输出晶体管
- 感性负载必须并联续流二极管（模块内置，但大电感负载建议外加）
- 输出电流不超过100mA/通道，整板不超过1.5A
- 长期不用的模块需每6个月通电一次，防止电解电容老化
- 更换模块前必须断电并确认无残余电压
