描述

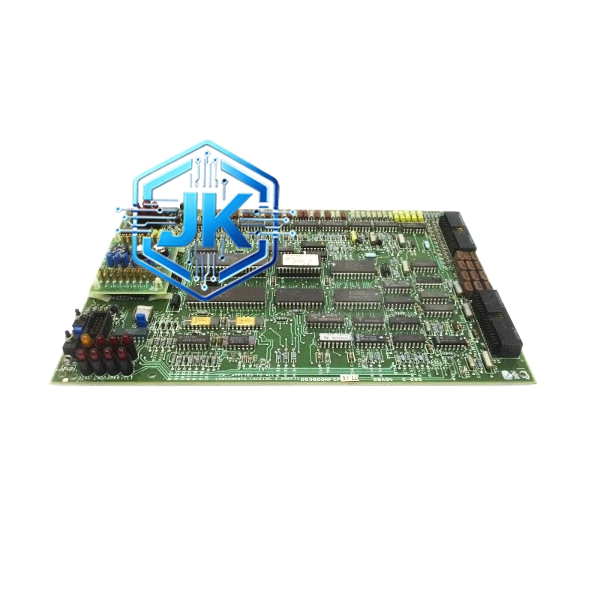

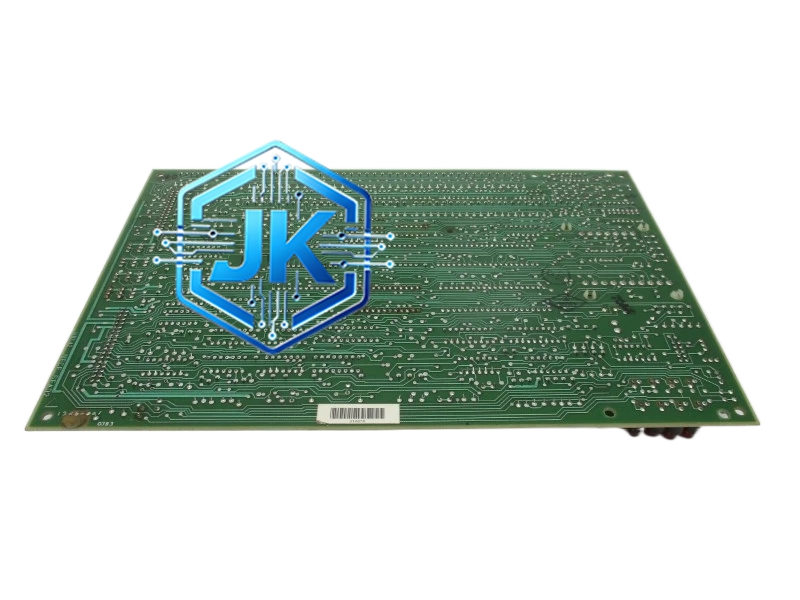

GE DS3800NFCF1F1D 模拟量输入模块（8通道热电偶/热电阻输入，Mark V / Mark VI 燃机控制系统专用）
技术规格：
- 通道数量：8路模拟量输入
- 支持传感器类型：J/K/T/E/N/R/S/B型热电偶 + Pt100/Pt1000/Cu50热电阻
- 输入信号类型：毫伏级（热电偶）/ 电阻值（热电阻，需外部配置）
- 分辨率：24位Σ-Δ型ADC，有效分辨率20位（约1,000,000级）
- 采样速率：最高10Hz/通道（8通道同时采样）
- 精度：±0.05%满量程（典型值），±0.1%满量程（最大值）
- 温漂：小于10ppm/℃
- 冷端补偿：内置高精度冷端补偿电路，精度±0.5℃
- 输入隔离：通道间隔离500V DC，通道对地隔离250V DC
- 断线检测：自动检测热电偶断线和热电阻断线，断线时输出低于4mA的故障值
- 供电电压：5V DC（背板供电）
- 通信接口：GE SRTP高速串行总线（Mark VI）/ Genius Bus（Mark V）
- 工作温度：0℃ 至 +60℃
- 外形尺寸：标准VME单板尺寸（160mm×233.4mm）
- MTBF：超过150,000小时
功能特点：
- 8通道同步采样：所有通道在同一时刻采样，消除通道间时间偏差，适用于需要多变量同步分析的场合（如燃烧室各火焰筒温度同时采集）
- 24位高分辨率：20位有效分辨率，最小可分辨信号变化约0.0003mV，满足精密温度监测需求
- 冷端自动补偿：内置PT1000精密温度传感器，实时补偿接线端子处温度变化，无需外部冷端补偿盒
- 多传感器兼容：通过前面板跳线选择热电偶类型或热电阻类型，无需更换模块
- 断线/短路报警：自动识别传感器开路（阻值无穷大）和短路（阻值接近0Ω），立即上报故障代码
- 数字滤波：内置可配置低通滤波器（截止频率0.5Hz至50Hz可调），有效抑制现场电磁干扰
- 通道隔离：每8通道一组独立隔离，单路故障不影响其余通道
- LED状态指示：每2通道共用一组LED，共4组，便于快速定位故障通道
应用场景：
- 燃气轮机排气温度（EGT）多点监测（8通道同时采集8个热电偶信号）
- 燃烧室各火焰筒温度监测
- 蒸汽轮机主汽/再热蒸汽温度监测
- 联合循环电厂高压给水流量监测
- 发电机定子/转子绕组温度监测（Pt100经变送器转换为4-20mA）
- 化工反应釜多路温度采集（T/E/J型热电偶）
材质构成：
- PCB：FR-4 TG170，六层板设计，模拟层与数字层完全隔离并设置屏蔽层
- ADC芯片：24位Σ-Δ型ADC（AD7768级别），内置精密2.5V基准源，温漂小于2ppm/℃
- 冷端补偿传感器：PT1000铂电阻，精度A级
- 输入保护：TVS二极管 + 限流电阻 + 钳位二极管，三重保护，可承受±50V瞬态过压
- 隔离器件：高频变压器隔离 + 光耦隔离，双重隔离保障
- 接线端子：前面板8组3位螺丝端子（每通道：I+、I-、EXC+、EXC-），触点为磷铜镀锡
- 外壳：镀锌钢板喷塑处理，EMI屏蔽
结构特征：
- 标准3U VME高度
- 前面板配置8组3位螺丝端子，端子间距10mm
- 前面板配置8组LED指示灯（每通道1个，绿色，采样时闪烁）
- 前面板配置5个状态LED：Power、Run、Fault、Calibration、Communication
- 前面板配置跳线组（8位），用于设定输入信号类型（热电偶/热电阻）和通道使能
- 背板侧标准64针DIN 41612欧式连接器（Genius Bus）或VME连接器（Mark VI）
- 顶部配置DIP开关（8位），用于设置模块地址（0-15）
工作原理：
现场热电偶产生的毫伏级信号（通常0-50mV）经输入保护电路后进入低噪声仪表放大器。放大器将微弱信号放大至ADC可处理的电压范围（0-2.5V），同时冷端补偿电路根据PT1000测得的端子温度，自动加上对应的冷端补偿电压。24位Σ-Δ ADC以128kHz的过采样速率工作，将模拟信号转换为高分辨率数字信号，经数字滤波滤波后由FPGA通过SRTP/Genius Bus总线发送至主控制器。8通道在同一个采样周期内完成转换，确保数据的时间一致性。
安装要求：
- 安装于VME/VME64/Genius Bus背板，确保背板5V供电稳定（5V±5%）
- 热电偶信号线必须使用对应分度号的补偿导线，不可混用（如K型热电偶必须用KX补偿导线）
- 模块地址通过DIP开关设定，同一总线上地址不重复（0-15）
- 接线端子螺丝扭矩为0.8N·m，过紧会损坏端子
- 接地端子必须可靠连接至控制柜接地母排（接地电阻小于4Ω）
使用注意事项：
- 严禁将电压信号接入热电偶输入端，会烧毁输入放大电路
- 模块上电前需确认所有接线正确，带电接线会损坏ADC
- 冷端补偿精度依赖PT1000传感器，该传感器损坏后需整模块更换
- 备用通道未使用时需短接输入端（将+/-端子用短接片连接），避免浮空引入干扰
- 校准操作需在稳定工况下进行，温度漂移会影响校准精度
