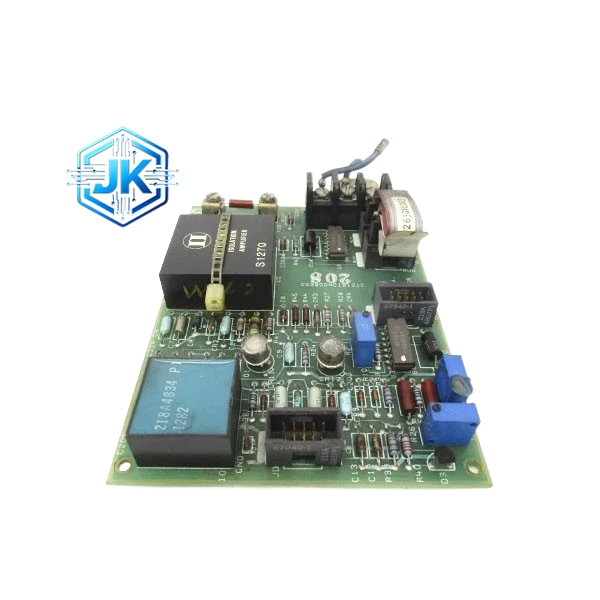

GE DS3800NCIB1G1C 控制网络接口模块
技术规格：
| 参数项 | 详细指标 |
|---|---|
| 模块类型 | 控制网络接口模块（光纤版） |
| 适配系统 | GE Mark VIe / VersaMax / 90-70 |
| 通信接口 | 光纤，双 ST 型连接器（主链路 + 备链路） |
| 光纤类型 | 多模光纤，62.5/125 μm |
| 通信速率 | 最高 10 Mbps |
| 通信距离 | 主链路 2 km，备链路 2 km（多模光纤） |
| 支持协议 | GE Control Net、GE SRTP |
| 冗余切换时间 | 小于 50 ms |
| 最大节点数 | 99 个节点（Control Net 网络） |
| 供电电压 | +5V DC（VME 总线供电） |
| 工作温度 | 0°C 至 60°C |
| 存储温度 | -40°C 至 85°C |
| LED 指示 | 绿色（主链路正常）、黄色（备链路正常）、红色（双链路故障） |
| 功耗 | 约 2.5W |
| 尺寸 | Mark VIe 标准模块尺寸 |
| 重量 | 约 0.4 kg |
功能特点：
- 光纤通信：采用光纤作为通信介质，完全电气隔离，抗电磁干扰能力极强，适用于强电磁环境（如电厂主厂房、变电站）
- 双链路冗余：主备两条光纤链路同时工作，实时监测链路状态。任一链路故障时，50 ms 内自动切换至备链路，切换过程控制器无感知
- Control Net 协议：支持 GE 专有的 Control Net 协议，可与 VersaMax PLC、90-70 PLC、第三方支持 Control Net 的设备互联
- 网络管理：内置网络诊断功能，实时监测网络负载、冲突率、丢包率等参数
- 自动重连：链路中断后自动尝试重连，最多重试 10 次，每次间隔 5 秒
- 热插拔支持：光纤连接器支持带电插拔（需在系统配置中启用热插拔功能）
应用场景：
- 多系统互联：Mark VIe 控制器与 VersaMax PLC 之间的控制数据共享，实现跨系统的联锁和顺序控制
- 远程 I/O 通信：连接距离超过 500 米的远程 I/O 站，光纤通信距离可达 2 km
- 集中监控：多台 Mark VIe 控制器通过 Control Net 网络连接至中央监控站，实现全厂集中监控
- 跨车间通信：连接不同车间的控制系统，实现生产数据共享
性能参数（详细）：
| 参数 | 数值 |
|---|---|
| 光纤接口类型 | ST 型，陶瓷插芯 |
| 光纤接口数量 | 2 个（主 + 备） |
| 通信延迟 | 小于 5 ms（10 Mbps 时） |
| 网络负载率 | 小于 30%（正常运行时） |
| 冲突率 | 小于 0.1% |
| 误码率 | 小于 10⁻¹² |
| 隔离电压 | 光纤接口无电气连接，天然隔离 |
| ESD 抗扰度 | ±15 kV（空气放电） |
材质构成：
| 部件 | 材质 |
|---|---|
| 外壳 | 铝合金压铸（ADC12），阳极氧化处理 |
| 电路板 | FR-4，6 层 PCB |
| 光纤收发器 | Avago 或 Finisar 光纤模块，850 nm 波长 |
| ST 连接器 | 陶瓷插芯 + 不锈钢外壳，耐插拔 1000 次以上 |
| 隔离器 | 光耦隔离，1500 VDC |
| 端子排 | 绿色可插拔端子 |
| 连接器 | VME 总线双连接器 + 双 ST 光纤接口 |
| 焊接工艺 | 无铅 HASL |
结构特征：
- Mark VIe 标准模块尺寸
- 前端面板设有 3 颗 LED 指示灯（绿/黄/红），纵向排列
- 前端面板左侧设有 4 位拨码开关（模块地址设定）
- 前端面板右侧设有两个 ST 型光纤接口，分别标注 Primary（主）和 Backup（备）
- 背面为 VME 总线双连接器（P1/P2）
- 顶部设有散热孔阵列
- 底部设有 DIN 导轨卡扣
- 两侧设有安装耳
工作原理：
处理器通过 VME 总线向模块发送网络数据包。模块内部的 Control Net 控制器将数据包封装为 Control Net 帧格式，经光纤收发器转换为光信号，通过主链路光纤发送至网络。备链路光纤同时发送相同数据。接收端的光纤收发器将光信号转换回电信号，经 Control Net 控制器解包后通过 VME 总线上传至处理器。链路状态监测电路实时对比主备两路信号质量，当主链路信号丢失或误码率超过阈值时，自动将数据切换至备链路。
安装要求：
- 安装于 Mark VIe 机架指定槽位
- 模块地址通过拨码开关设定，同一网络内地址不得重复（0 至 15）
- 光纤布线时弯曲半径不小于 25 mm，避免光纤断裂
- 主备光纤必须走不同路径（不同电缆沟或桥架），避免同一根电缆沟内敷设
- 光纤连接器端面必须清洁，使用专用光纤清洁笔擦拭
- 光纤电缆长度不超过 2 km（多模），超过需使用单模光纤版本
- 接地端子必须可靠接地，接地电阻小于 1 Ω
使用注意事项：
- 严禁直视光纤端面，激光会损伤眼睛
- 光纤连接器不使用时必须盖上防尘帽
- 不要将光纤弯曲至小于 10 mm 半径，会导致光信号衰减甚至光纤断裂
- 更换模块时需断电操作，等待 30 秒以上
- 定期检查 LED 状态，红色常亮表示双链路故障，需立即排查光纤链路
- 主备光纤不得接反，Primary 接主链路，Backup 接备链路
