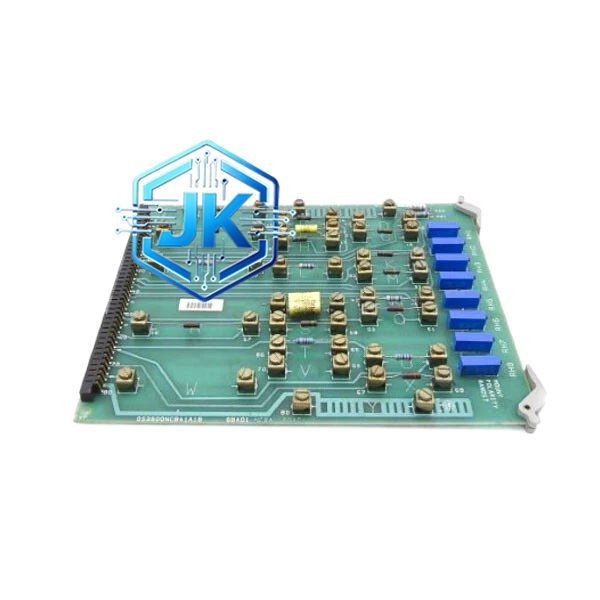

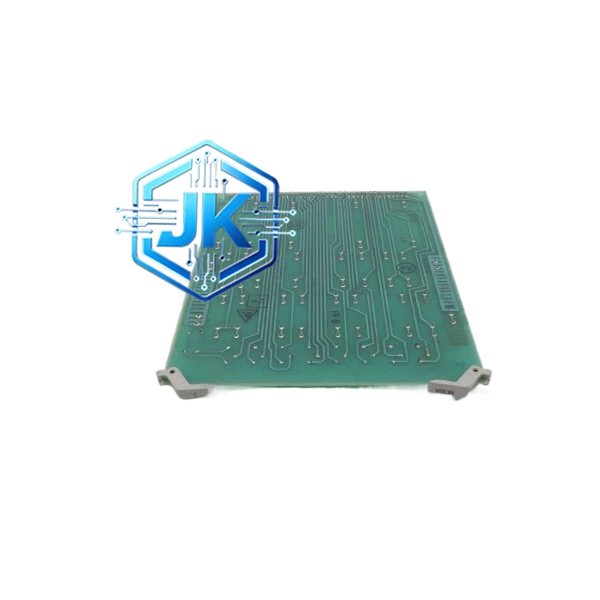

GE DS3800NCBA 高密度数字量输入/输出模块
技术规格：
- 型号：DS3800NCBA
- 通道数：32 通道数字量 I/O（具体为 16 路输入 + 16 路输出，或全输入配置，视子型号）
- 输入类型：干触点（无源）/ 24VDC 有源（可配置）
- 输出类型：继电器输出（无源触点，额定 5A/250VAC）
- 逻辑电平：正逻辑 / 负逻辑可软件配置
- 隔离方式：通道间隔离 + 对地隔离
- 响应时间：输入滤波可调（1ms-100ms），输出继电器动作时间 < 10ms
- 工作电压：24VDC（模块供电）
- 安装方式：Mark VI 机箱导轨安装
- 防护等级：IP20（柜内安装）
功能特点：
- 高密度集成：单模块提供 32 通道，大幅节省机柜空间
- 正/负逻辑可配置：支持 IEC 标准正逻辑（电流汇入）和负逻辑（电流流出），适配不同现场接线习惯
- 通道间隔离：每个通道电气隔离，避免公共地线干扰导致的逻辑错误或模拟量精度下降
- 继电器输出：无源触点输出，可直接驱动接触器、电磁阀，无需额外中间继电器
- LED 指示：每通道配置状态指示灯，现场调试直观
材质构成：
- 外壳：金属（铝合金或镀锌钢板）
- 电路板：FR-4 多层板
- 继电器：密封型电磁继电器
- 接线端子：插拔式弹簧端子
结构特征：
标准 Mark VI 模块宽度（约 40mm），前面板带 32 个 LED 指示灯 + 通道标签区；背部为总线连接器 + 电源端子 + I/O 接线端子排。
工作原理：
输入侧：现场干触点闭合/断开 → 光电隔离 → CPU 读取状态；输出侧：CPU 发出指令 → 光耦驱动 → 继电器吸合/释放 → 现场执行机构动作。正逻辑下，输入电流从现场设备汇入模块公共端；负逻辑下，电流从模块公共端流出至现场设备。
安装要求：
- 安装于 Mark VI 指定插槽，连接背板总线
- 输入接线注意正/负逻辑选择，错误接线会导致逻辑反转
- 继电器输出不可直接接感性负载（如大电机），需加装续流二极管或使用中间继电器
- 接地：信号地与保护地分开，避免地环流
使用注意事项：
- 继电器寿命约 10 万次，频繁动作场合建议降额使用
- 输入滤波时间需根据现场信号抖动情况设定，避免误触发
- 更换模块时务必断电操作，防止静电损坏光耦
应用场景：
电厂 DCS 开关量采集、石化装置阀门状态监测、钢铁厂泵组启停控制、水处理系统设备联锁。
