描述

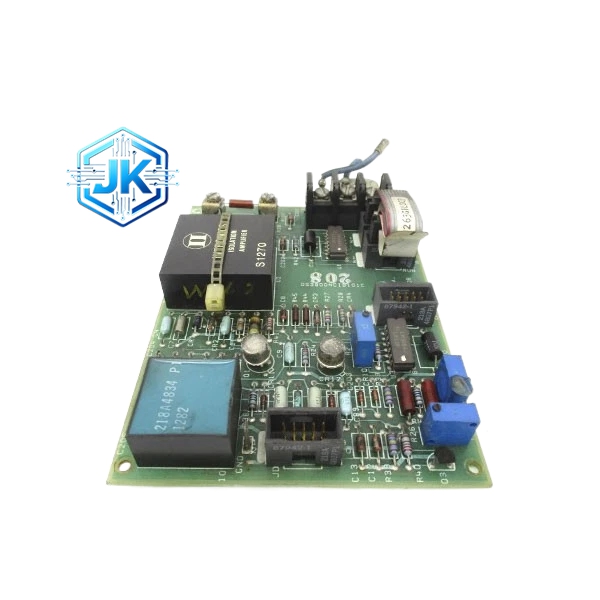

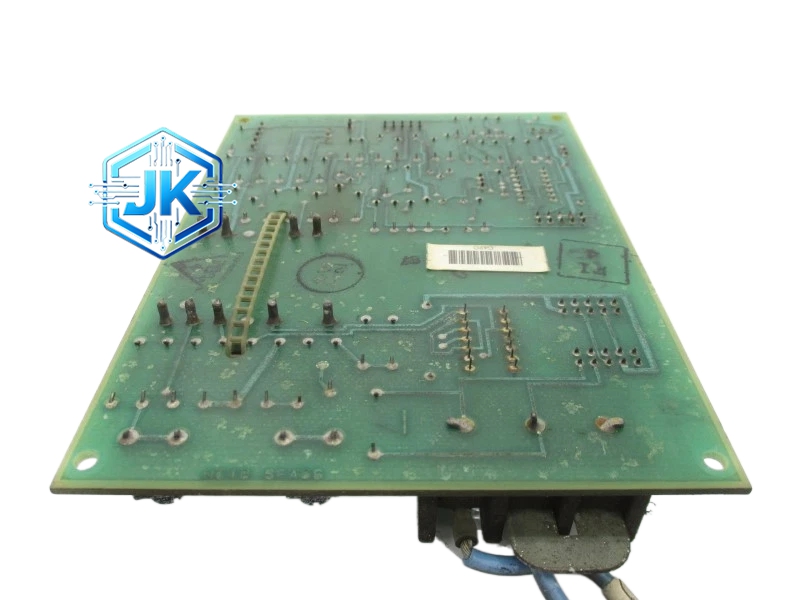

GE DS3800NBIC 电流隔离接口卡
技术规格：
- 通道数量：4路电流输入 / 4路电流输出（可配置为纯输入或纯输出）
- 信号类型：4-20mA DC（两线制）
- 输入阻抗：250Ω（标准配置，可通过跳线改为50Ω或100Ω）
- 输出阻抗：大于10MΩ（恒流源输出）
- 隔离电压：每通道1500V DC（输入对输出、通道对通道、通道对地）
- 精度：±0.1%满量程（典型值），±0.2%满量程（最大值）
- 温漂：小于20ppm/℃
- 响应时间：小于1ms
- 供电电压：5V DC（背板供电）+ 24V DC（输出回路供电）
- 通信接口：GE SRTP高速串行总线（Mark VI）/ Genius Bus（Mark V）
- 工作温度：0℃ 至 +60℃
- 存储温度：-40℃ 至 +85℃
- 外形尺寸：标准VME单板尺寸（160mm×233.4mm）
- MTBF：超过150,000小时
功能特点：
- 变压器隔离：采用高频变压器实现1500V DC电气隔离，彻底消除地环路干扰
- 4通道独立：每通道完全独立，单通道故障不影响其余通道
- 输入/输出可配置：通过板载跳线设定为纯输入、纯输出或混合模式
- LED状态指示：每通道配置LED指示灯，信号正常时常亮，故障时闪烁
- 短路保护：每路输出内置限流电阻和TVS保护，短路时自动限流
- 冷端补偿：内置精密基准源，无需外部冷端补偿
- 自诊断功能：上电自检隔离变压器和电流回路，断线时上报故障代码
应用场景：
- 燃气轮机转速传感器（4-20mA型）信号采集
- 蒸汽轮机调节阀位置反馈信号采集
- 发电机定子绕组温度（Pt100变送器4-20mA输出）采集
- 联合循环电厂高压给水泵振动变送器信号采集
- 大型电机轴承温度监测
- 工业过程中需要高隔离等级电流信号采集的场合
材质构成：
- PCB：FR-4 TG170，六层板设计，模拟层与数字层完全隔离
- 隔离器件：高频变压器（GE专用定制，1500V DC隔离）+ 光耦隔离（数字侧）
- 输入保护：TVS二极管 + 250Ω精密电阻 + 钳位二极管，三重保护
- 输出器件：Howland恒流源电路，使用0.1%精密电阻
- 接线端子：前面板4组螺丝端子（每通道一组，含I+、I-），触点为磷铜镀锡
- 外壳：镀锌钢板喷塑处理，EMI屏蔽
结构特征：
- 标准3U VME高度
- 前面板配置4组3位螺丝端子（每通道：I+、I-、EXC）
- 前面板配置4组LED指示灯（每通道1个，绿色）
- 前面板配置5个状态LED：Power、Run、Fault、Diagnostic、Communication
- 背板侧标准64针DIN 41612欧式连接器
- 顶部配置DIP开关（8位），用于设定输入阻抗和通道模式
工作原理：
现场4-20mA电流信号经输入保护电路后，流过250Ω精密采样电阻转换为1-5V电压信号，再经高频变压器隔离后送入内部ADC。ADC将模拟信号转换为数字量，经SRTP/Genius Bus发送至控制器。输出时，控制器发送数字设定值至FPGA，FPGA控制Howland恒流源电路输出对应的4-20mA电流，经变压器隔离后驱动现场负载。变压器同时提供1500V DC电气隔离，防止现场侧浪涌损坏控制器。
安装要求：
- 安装于VME/VME64/Genius Bus背板，确保5V DC供电稳定（5V±5%）
- 输入/输出信号线必须使用屏蔽双绞线，屏蔽层单端接至模块SHIELD端子
- 信号线与动力电缆分开布线，间距不小于15厘米
- 模块地址通过DIP开关设定，同一总线上地址不重复（地址范围0-15）
- 接地端子必须可靠连接至控制柜接地母排（接地电阻小于4Ω）
- 模块间留有不小于10mm散热间距
使用注意事项：
- 输入阻抗必须与现场变送器匹配（250Ω变送器配250Ω输入，50Ω变送器配50Ω输入）， mismatch会导致测量误差
- 严禁输出端开路运行超过10秒，会导致恒流源电路latch-up
- 外部24V供电断电后，模块内部电容仍可维持输出约3秒，属正常现象
- 备用通道未使用时需短接输入端（I+接I-），避免浮空引入干扰
- 长期不用的模块需每6个月通电一次，防止电解电容老化
- 更换模块前必须断电并确认无残余电压
