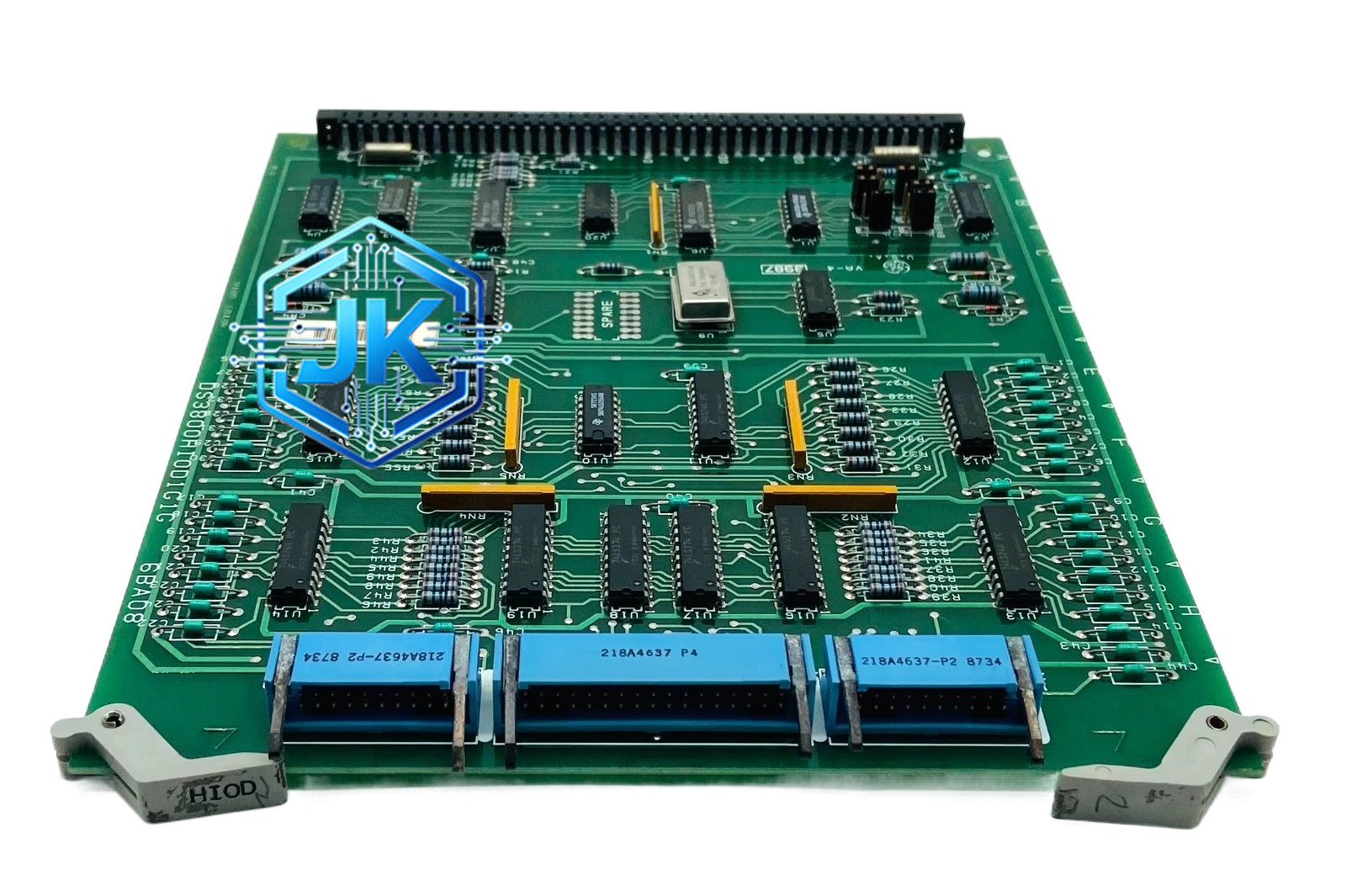

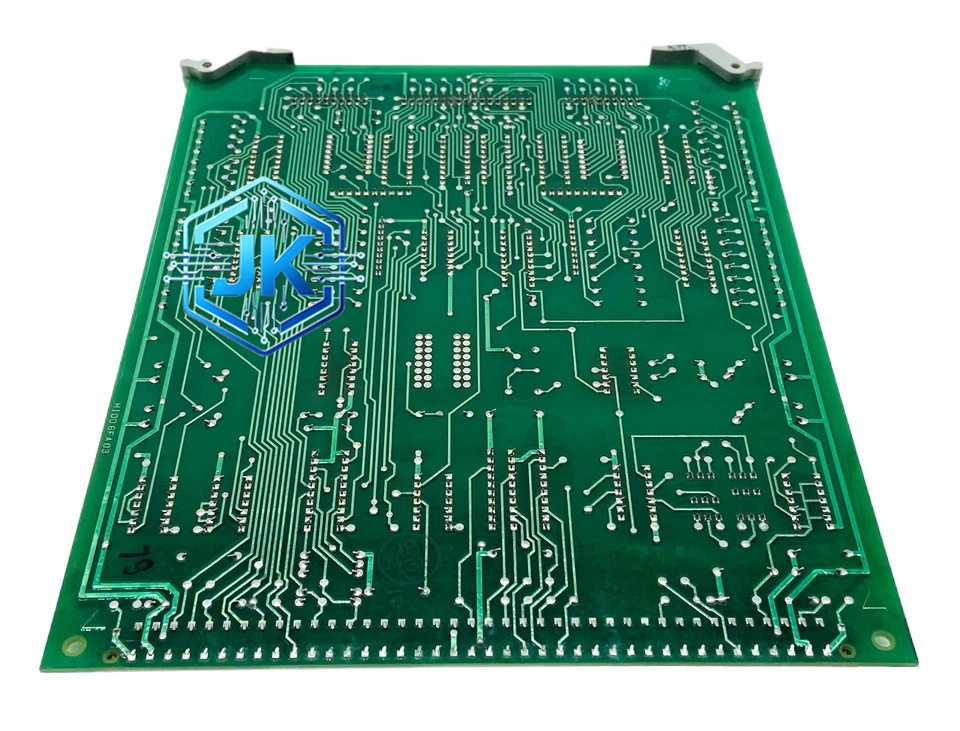

GE DS3800HSCC1D1D — 高速计数器模块
技术规格：
- 通道数量： 单通道高速计数输入
- 计数频率上限： 支持最高10 MHz的脉冲输入频率
- 输入信号类型： 差分TTL电平或HTL电平，兼容增量式编码器、接近开关、磁电传感器等
- 计数器位宽： 32位二进制计数器
- 编码模式： 支持正交编码（Quadrature A/B相），可同时判别旋转方向和累计计数
- 供电电压： 板卡级+5V DC供电，由Mark VIe背板总线提供
- 响应延迟： 从信号输入到数据上传至处理器，延迟低于1毫秒
- 安装方式： Mark VIe标准I/O机架背板插卡式安装
功能特点：
- 正交编码模式： 同时接收A相和B相信号，不仅计数还能判断正转或反转方向
- 硬件去抖动滤波： 板载数字滤波电路，消除机械开关或编码器信号中的抖动毛刺
- 计数器控制功能： 支持硬件清零（Reset）、预设值比较（Compare）、溢出中断（Overflow Interrupt）
- 实时数据上传： 计数结果通过VMEbus总线实时传送至Mark VIe处理器，用于保护逻辑判断
- 断线检测： 输入信号丢失时自动触发报警标志
应用场景：
- 燃气轮机转速测量与103%/108%/110%超速保护
- 汽轮机主轴转速监测与危急遮断器（ETS）联动
- 大型工业电机编码器信号采集与速度闭环控制
- 风力发电机组齿轮箱转速监测
性能参数：
| 参数项 | 数值 |
|---|---|
| 最大计数频率 | 10 MHz |
| 计数器分辨率 | 32位 |
| 方向判别精度 | 正交编码，四倍频计数 |
| 响应时间 | < 1 ms |
| 工作温度 | 0°C ~ 60°C |
| 存储温度 | -40°C ~ 85°C |
| 相对湿度 | 5% ~ 95% 无凝露 |
材质构成：
- PCB基板： FR-4玻璃纤维环氧树脂板，4层或6层布线
- 接插件： 军品级镀金 pin 插座，耐插拔次数超过500次
- 外壳： 铝合金阳极氧化处理，表面黑色环氧涂层
- 元器件： 工业级温度范围（-40°C ~ +85°C）的贴片与直插元器件
结构特征：
- 标准Mark VIe单槽宽度（约16mm高度）欧卡规格板卡
- 前面板设有LED状态指示灯（电源、通信、计数活动）
- 后面板为高密度DIN41612型连接器，与背板总线对接
- 板卡两侧设有固定耳，通过螺丝固定于机架导轨
工作原理：
编码器或传感器输出的A/B相脉冲信号经前面板接收后，送入板载FPGA或CPLD逻辑芯片进行正交解码。正交解码器根据A相和B相的相位超前滞后关系判断旋转方向，并按四倍频方式累计脉冲数。32位计数器的当前值通过VMEbus总线周期性或事件触发式上传至Mark VIe处理器。处理器将计数值换算为转速（RPM），与超速保护设定值比较，触发跳闸或报警。
安装要求：
- 必须安装在GE Mark VIe指定的I/O机架内
- 背板总线必须为Mark VIe兼容的VMEbus标准背板
- 插入时需确保连接器完全到位，锁定卡扣锁紧
- 机架需可靠接地，接地电阻小于4欧姆
使用注意事项：
- 严禁在带电状态下插拔板卡，必须先断电再操作
- 输入信号电平必须与板卡配置匹配，TTL或HTL不可混接
- 定期检查前面板LED状态，异常时需立即排查
- 存放时需放入防静电袋，避免静电损坏板载芯片
