描述

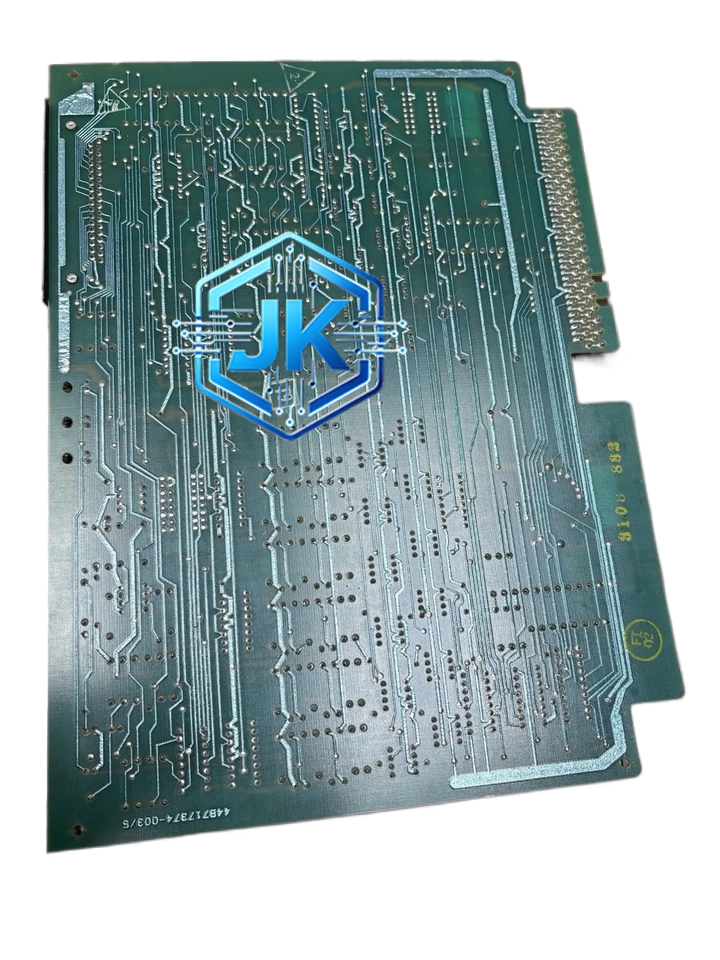

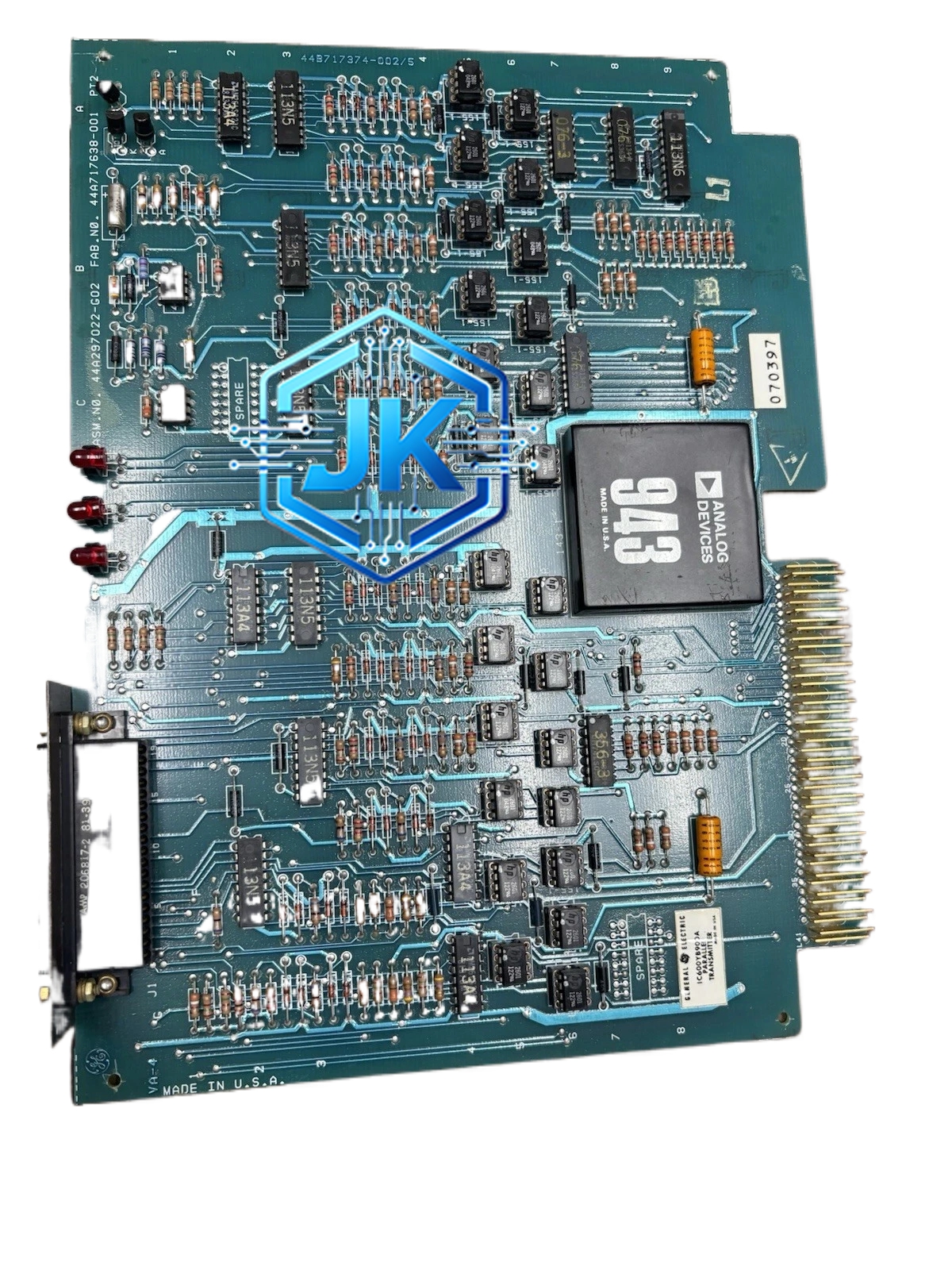

GE DS3800HSAA1R1K — 高速模拟量输入模块（8通道高速采样）
技术规格：
- 通道数：8路独立高速模拟量输入
- 输入信号类型：4~20mA（两线制/四线制）、0~10V DC、±10V DC、±5V DC
- 分辨率：16位ADC，满量程分辨率优于0.0015%
- 采样速率：每通道最高100 SPS（100次/秒），全部8通道同步采样
- 测量精度：±0.1%满量程（典型值），±0.2%最大值
- 输入阻抗：电流模式约250Ω，电压模式约1MΩ
- 共模抑制比（CMRR）：≥110 dB
- 隔离方式：每通道1500V DC光电隔离，通道对地隔离，通道间隔离
- 带宽：DC ~ 500Hz（-3dB带宽），适合捕捉500Hz以下的动态信号
- 供电电压：+5V DC（板卡级）
- 安装方式：Mark VIe I/O机架标准欧洲卡插槽
- 功耗：典型值5W（高速采样时功耗高于普通AI模块）
功能特点：
- 全部8通道同步采样，采样时刻误差小于1μs，确保多通道信号的时间一致性
- 支持4~20mA、0~10V、±10V、±5V四种输入模式，每通道独立配置
- 内置抗混叠滤波器（Anti-aliasing Filter），截止频率500Hz，防止高频信号混叠
- 支持断线检测和超量程检测，故障时输出固定报警值并上传诊断
- 每通道配备LED状态指示灯
- 数据通过VMEbus以高速DMA方式传输至处理器，不占用CPU扫描周期
- 支持在线校准，无需拆卸模块即可调整零点和满度
应用场景：
- 燃气轮机轴承振动在线监测（捕捉1X、2X工频振动）
- 汽轮机轴振动和瓦振的动态采集
- 锅炉燃烧压力脉动监测（检测燃烧不稳定）
- 大型压缩机往复式压力脉动分析
- 化工反应釜压力快速变化监测
- 风力发电机齿轮箱振动监测
- 水轮机导叶开度动态响应监测
材质构成：
- PCB板：六层FR-4高TG（Tg≥180°C）玻璃纤维环氧树脂板，含信号层、电源层、地层严格分离设计，表面覆三防漆
- ADC芯片：高速度16位ADC（如Analog Devices AD7606或等效型号），支持8通道同步采样，采样速率200 KSPS
- 抗混叠滤波器：有源低通滤波器，截止频率500Hz，滚降-40dB/十倍频
- 运算放大器：低噪声精密运放，噪声密度小于10nV/√Hz
- 连接器：高精度欧式接线端子排，镀金触点，接触电阻小于10mΩ
- 外壳：全金属屏蔽外壳，铝合金材质，EMC屏蔽效能≥65dB
结构特征：
- 标准欧洲卡尺寸（160mm × 100mm），符合IEEE 1101.1规范
- 前面板：8组LED指示灯 + 8组接线端子排，端子排按通道1~8清晰标注，且每组端子旁标注支持的信号类型
- 背面：高密度Pin & Socket连接器，含+5V供电、地线和8路信号引脚
- 模块厚度约25mm，重量约300g（比普通AI模块重，因ADC和滤波器电路更复杂）
- 板面布局紧凑，ADC芯片和滤波器靠近端子排安装，缩短模拟信号走线距离
工作原理：
现场变送器输出的模拟信号经屏蔽电缆进入模块，首先经过抗混叠滤波器滤除500Hz以上的高频噪声（防止采样时发生混叠）。滤波后的信号送入多路复用器，8通道同步采样逻辑在同一时刻（误差小于1μs）启动8路ADC同时转换。16位ADC将模拟量转换为数字量，经光电隔离后通过VMEbus的DMA通道高速传输至Mark VIe处理器。处理器根据组态配置的量程将数字量换算为工程值，并可进行FFT频谱分析、趋势计算等高级处理。若检测到4~20mA回路电流低于3.5mA，判定为断线，立即输出断线报警值。
安装要求：
- 安装于Mark VIe标准I/O机架内，需配合专用背板使用，背板需提供稳定的+5V供电（纹波小于30mV，高速模块对电源质量要求更高）
- 信号电缆必须使用屏蔽双绞线，屏蔽层在机架侧单端接地，且屏蔽层需360°环绕接线端子连接
- 模拟信号线与动力线需分开走线，间距不小于30cm，交叉时保持90°角
- 模块插入方向需与背板key槽对齐，禁止带电插拔
- 机架需可靠接地，接地电阻小于2Ω（高速模块对接地要求更严格）
使用注意事项：
- 高速采样模式下，CPU负载会增加，需确认处理器扫描周期配置是否满足（建议处理器扫描周期不大于20ms）
- 抗混叠滤波器截止频率为500Hz，如需采集更高频率信号（如轴承振动的高频成分），需确认信号带宽是否满足
- 电缆长度超过50米时，信号衰减会影响精度，建议使用0.5mm²以上截面积的屏蔽电缆
- 禁止在同一机架内将高速AI模块与普通AI模块混合使用同一背板（需确认背板带宽是否支持）
- 定期（每6个月）检查端子排紧固力矩，标准值0.5 N·m，松动会导致接触电阻增大影响精度
- 模块存储环境温度需在-20°C至+60°C之间，相对湿度不超过85%无凝露，避免高温导致ADC漂移
