描述

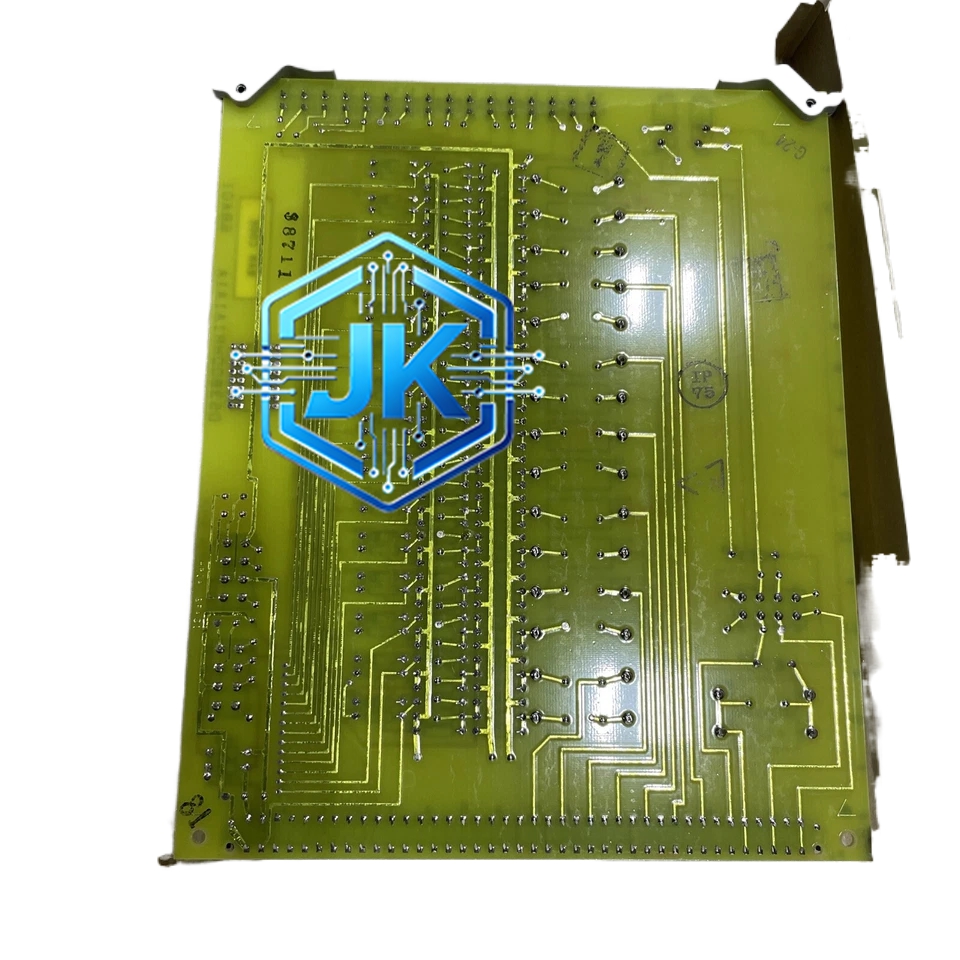

GE DS3800HRMD1C1A 模拟量输入及冗余控制模块
技术规格：
- 通道数量：8路模拟量输入（可配置为4路热电偶+4路热电阻混合输入）
- 支持传感器类型：J、K、T、E、N、R、S、B型热电偶 + Pt100/Pt1000/Cu50/Ni120热电阻
- 分辨率：24位Σ-Δ型ADC
- 精度：±0.1%满量程（典型值），±0.2%满量程（最大值）
- 冷端补偿：内置高精度PT1000冷端补偿，精度±0.5℃
- 采样速率：每通道最高10次/秒（8通道同步采样）
- 输入隔离：通道间隔离500V DC，通道对地隔离250V DC
- 断线检测：自动检测传感器断线、短路并上报主控制器
- 供电电压：5V DC（背板供电）
- 通信接口：GE SRTP高速串行总线
- 工作温度：0℃ 至 +60℃
- 存储温度：-40℃ 至 +85℃
- 外形尺寸：标准VME单板尺寸（160mm×233.4mm）
- MTBF：超过150,000小时
功能特点：
- 8通道高密度：单模块提供8路输入，大幅节省机柜空间
- 全分度号兼容：J/K/T/E/N/R/S/B八种热电偶及四种热电阻一模块全覆盖
- 冷端自动补偿：内置PT1000精密温度传感器，实时补偿接线端子处温度
- 断线/短路报警：自动识别传感器开路和短路，立即上报故障代码
- 数字滤波：内置可配置低通滤波器（0.5Hz至50Hz可调），抑制现场电磁干扰
- 通道完全隔离：每路通道电气隔离，单路故障不影响其余通道
- LED状态指示：每2路通道共用一组LED，便于快速定位故障
应用场景：
- 燃气轮机排气温度多点监测（S/R/B型热电偶）
- 蒸汽轮机主汽/再热蒸汽温度采集（K/N型热电偶）
- 联合循环电厂余热锅炉多区域温度监控
- 化工反应釜多路温度采集（T/E/J型热电偶）
- 发电机定子/转子绕组温度多点监测（Pt100）
材质构成：
- PCB：FR-4 TG170高TG环氧玻璃纤维板，六层板设计
- ADC芯片：24位Σ-Δ型ADC，内部集成精密2.5V基准源（温漂小于2ppm/℃）
- 隔离器件：高频变压器隔离+光耦隔离，双重隔离
- 接线端子：前面板8组螺丝端子（每通道一组），触点为磷铜镀锡
- 外壳：镀锌钢板喷塑处理，EMI屏蔽
- 冷端补偿传感器：PT1000铂电阻，A级精度
结构特征：
- 标准3U VME高度
- 前面板配置8组螺丝端子（每通道一组，含+/-及激励端）
- 前面板配置4组4色LED指示灯（每组对应2路通道）
- 前面板配置5个LED：Power、Run、Fault、Calibration、Communication
- 背板侧标准64针DIN 41612欧式连接器
- 顶部配置DIP开关，用于设置模块地址和输入类型
工作原理：
热电偶产生的毫伏级信号（0-50mV）经输入保护电路后进入低噪声仪表放大器。放大器将微弱信号放大至ADC可处理的电压范围（0-2.5V），同时冷端补偿电路根据PT1000测得的端子温度自动加上对应的冷端补偿电压。24位Σ-Δ ADC以过采样率方式工作，将模拟信号转换为高分辨率数字信号，经数字滤波器滤波后由FPGA通过SRTP总线发送至主控制器。
安装要求：
- 安装于VME/VME64背板，确保背板5V供电稳定（5V±5%）
- 热电偶信号线使用对应分度号补偿导线，不可混用
- 模块地址通过DIP开关设定，同一总线上地址不重复
- 接线端子螺丝扭矩为0.8N·m，过紧损坏端子
- 接地端子可靠连接至控制柜接地母排（接地电阻小于4Ω）
使用注意事项：
- 严禁将电压信号接入热电偶输入端，会烧毁输入放大电路
- 冷端补偿精度依赖PT1000传感器，该传感器损坏后需整模块更换
- 备用通道未使用时需短接输入端，避免浮空引入干扰
- 校准操作需在稳定工况下进行
