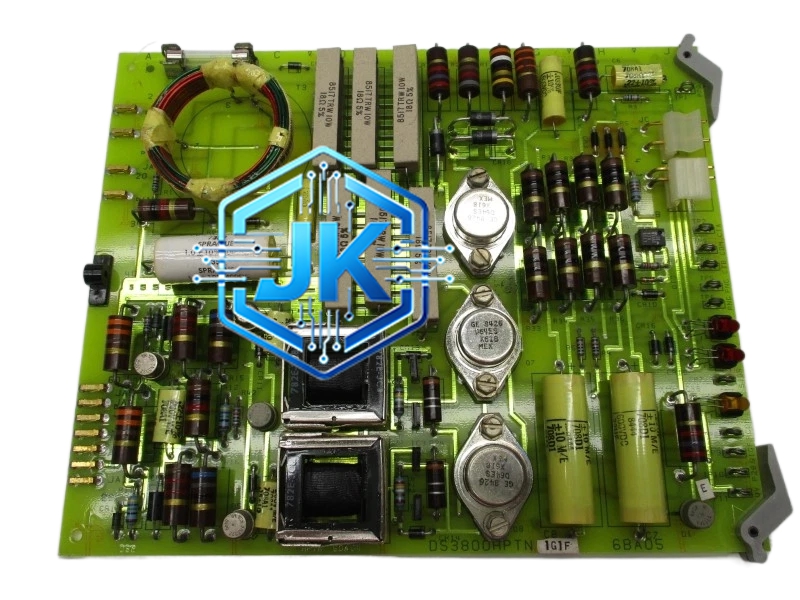

GE DS3800HPTN1G1F 高速处理器模块（Speedtronic Mark VIe系列）
技术规格：
- 处理器架构：双核32位RISC处理器，主频200MHz
- 程序内存：256MB Flash + 128MB RAM
- 逻辑扫描周期：最短5ms（单任务），最长50ms（满负荷）
- 通信协议：GE SRTP高速串行实时协议
- 通信速率：最高10Mbps，支持自适应降速
- 接口类型：RS-485/RS-422差分信号，全双工
- 节点数量：单条总线最多支持32个节点级联
- 工作温度：0℃ 至 +60℃（扩展型支持-40℃至+85℃）
- 存储温度：-40℃ 至 +85℃
- 相对湿度：5%至95%，无冷凝
- 安装方式：标准VME/VME64总线背板插入式
- 电源：5V DC，由机架背板统一供电
- 外形尺寸：标准VME单板尺寸（160mm×233.4mm）
- 重量：约0.8kg（不含连接器）
- MTBF（平均无故障时间）：超过200,000小时
功能特点：
- 双核并行处理：两颗32位RISC处理器并行工作，逻辑运算与通信调度互不干扰，确保控制实时性
- SRTP实时协议：数据帧传输延迟低于1毫秒，满足燃气轮机控制的严苛实时性要求
- 大容量内存：256MB Flash用于存储控制程序，128MB RAM用于运行时数据缓存，支持复杂控制算法
- 双链路冗余：支持主备双通道配置，主链路故障时自动无缝切换至备用链路，切换时间小于50毫秒
- 热插拔支持：模块支持带电插拔操作，插入或拔出时不影响其他节点通信
- 智能看门狗：内置硬件看门狗定时器，通信中断超过设定阈值（默认200ms）时自动触发安全输出
- 电气隔离：通信接口与内部逻辑电路之间采用光耦隔离，隔离电压达1500V DC
- LED诊断：前面板配置TX/RX指示灯及各通道状态LED，支持现场快速故障定位
- 自动波特率：支持自动识别远端节点波特率，简化调试流程
- CRC校验：每帧数据附带16位CRC校验码，确保数据完整性
应用场景：
- 大型燃气轮机（如LM6000、LM9000系列）的主控制运算
- 联合循环电厂的分散控制系统（DCS）架构中的通信骨干
- 蒸汽轮机外围设备的信号采集与控制
- 工业驱动系统（压缩机、泵组）的多节点实时控制
- 油田、炼化等过程工业中需要高可靠性串行通信的场合
材质构成：
- PCB板材：高TG值（170℃以上）环氧玻璃纤维板（FR-4 TG170）
- 外壳框架：镀锌钢板，表面喷环氧树脂粉末涂层
- 连接器：Mate-n-Lock型高密度连接器，触点镀金厚度不低于30μin
- 密封件：前面板配备硅橡胶密封条，防护等级达IP20
- 散热结构：底部铝制散热鳍片，增加自然对流散热面积约40%
结构特征：
- 采用标准VME64总线架构，兼容VME/VME64/VPX背板
- 前面板配置8个通信接口连接器（6个双倍宽度+2个单倍宽度）
- 前面板配置4个LED状态指示灯（Power、TX、RX、Fault）
- 背板侧配置2组64针欧式连接器（DIN 41612标准）
- 模块内部左侧为处理核心区，右侧为通信接口逻辑区
工作原理：
模块内部集成双核RISC处理器与FPGA通信引擎。主控制器发出的控制指令经FPGA封装为SRTP协议帧，处理器执行逻辑运算后将结果通过RS-485差分信号输出至总线。远端节点接收差分信号后，经FPGA解码还原为并行数据。整个收发过程由FPGA硬件实现，不占用主CPU资源，保证通信的确定性与实时性。双链路冗余机制通过FPGA内的链路监控逻辑实现，主链路心跳包超时后自动切换至备用链路。
安装要求：
- 安装于标准19英寸机柜内的VME/VME64背板槽位
- 机柜接地电阻需小于4Ω，确保等电位连接
- 模块插入背板后需用两侧固定螺丝锁紧，扭矩约0.8N·m
- 通信线缆必须使用屏蔽双绞线（STP），屏蔽层需单端接地
- 通信线缆最大长度：9600bps时可达1200米，10Mbps时不超过15米
- 线缆布线需远离大功率电缆（间距不小于30厘米），避免平行敷设超过1米
使用注意事项：
- 严禁在通电状态下进行非热插拔操作（非冗余配置时）
- 通信线缆屏蔽层接地点仅设在控制柜侧一端，远端悬空
- 定期检查前面板LED状态：Power常绿表示正常，Fault亮红表示通信故障
- 工作环境避免强电磁干扰源（如变频器、大电流开关）直接靠近
- 模块固件升级需通过GE专用工具（ToolboxST）进行，严禁非授权升级
- 备件存储需在防静电袋中，温度10℃至35℃，湿度低于60%
