描述

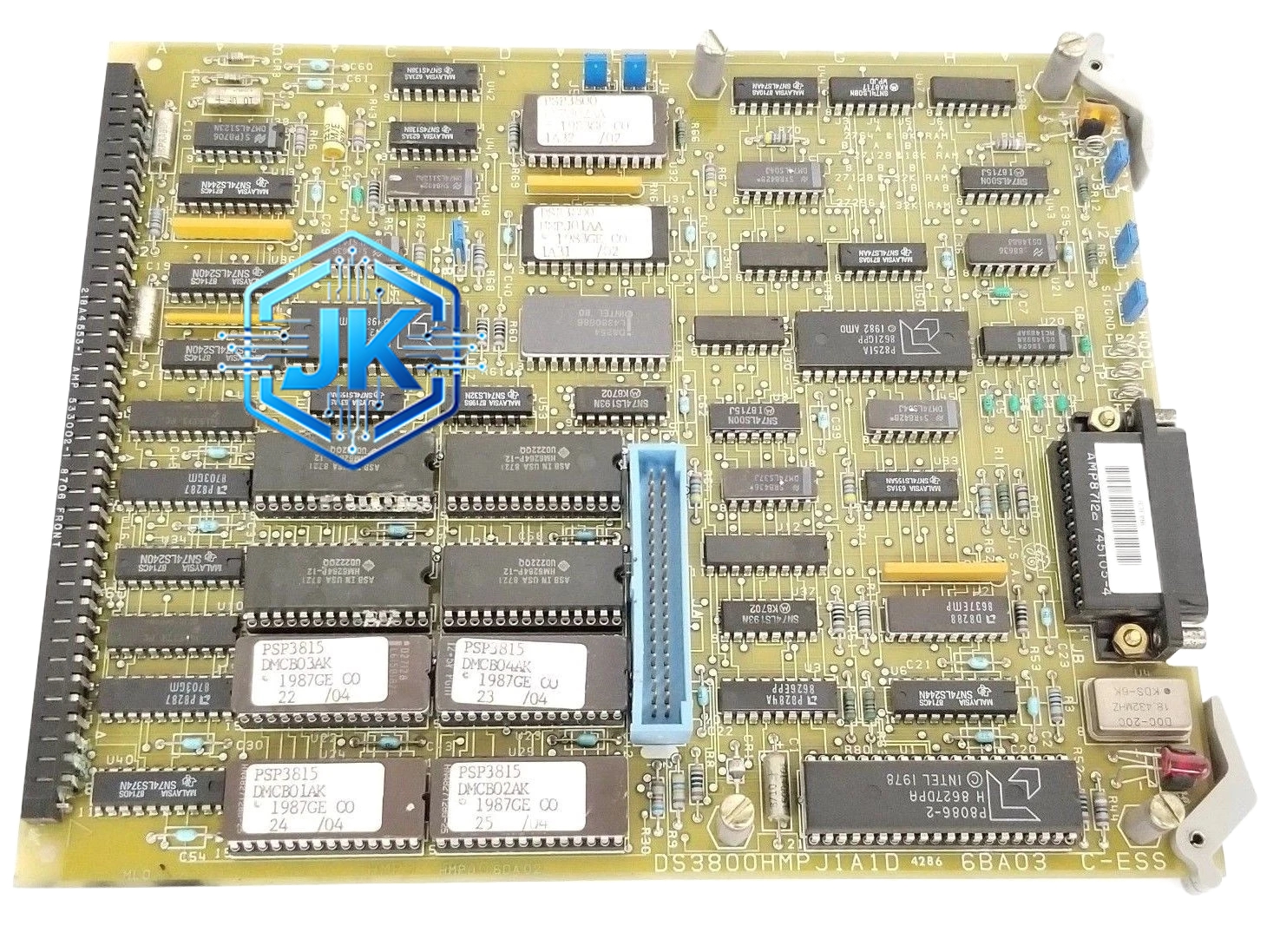

GE DS3800HMPJ — Mark VIe 模拟量输出模块（8 通道）
技术规格：
- 通道数：8 通道模拟量输出
- 输出类型：4-20mA（两线制，可选 0-20mA）
- 输出精度：±0.05% 满量程
- 分辨率：16 位 D/A 转换
- 输出阻抗：大于 500Ω（两线制模式）
- 通道间隔离：250V DC 电气隔离
- 响应时间：小于 10ms（0 至 100% 阶跃）
- 工作温度：0°C 至 +60°C
- 背板总线：VME64x
- 尺寸：3U VME 模块
功能特点：
- 两线制输出：4-20mA 两线制，现场只需两根线，大幅减少布线成本
- 高精度 16 位：分辨率达 1/65536，满足精密控制需求
- 每通道独立隔离：彻底消除通道间串扰
应用场景：
- 调节阀开度控制（4-20mA 驱动气动执行机构）
- 变频器频率给定
- 风机转速控制
材质构成：
- 外壳：铝合金压铸框架
- PCB：4 层 FR-4 板，模拟区加装屏蔽罩
- D/A 转换器：16 位精密 DAC（如 TI DAC8568）
- 接线端子：弹簧夹紧式，镀金触点
工作原理：
CPU 经 VME 总线下发数字设定值至模块，16 位 DAC 将数字量转换为精确电流，经 V/I 转换电路输出 4-20mA 电流信号至现场执行机构。
安装要求：
- 插入 Mark VIe 机架任意 3U VME 插槽
- 4-20mA 信号使用屏蔽双绞线，屏蔽层单端接地
使用注意事项：
- 两线制模式下负载电阻不得超过 500Ω
- 更换模块后需在 Toolbox 中重新配置每通道量程
