描述

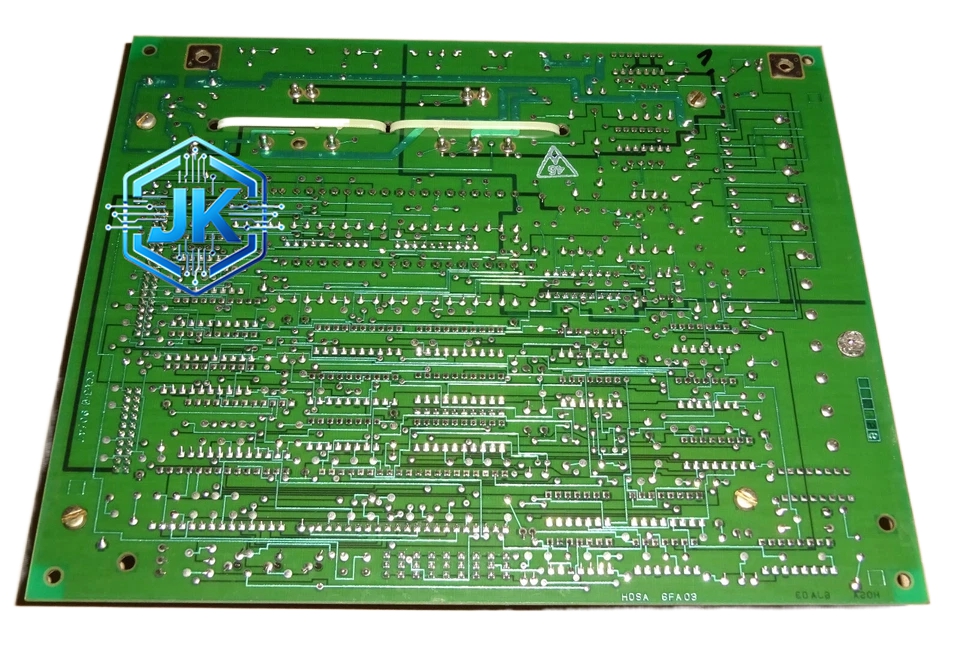

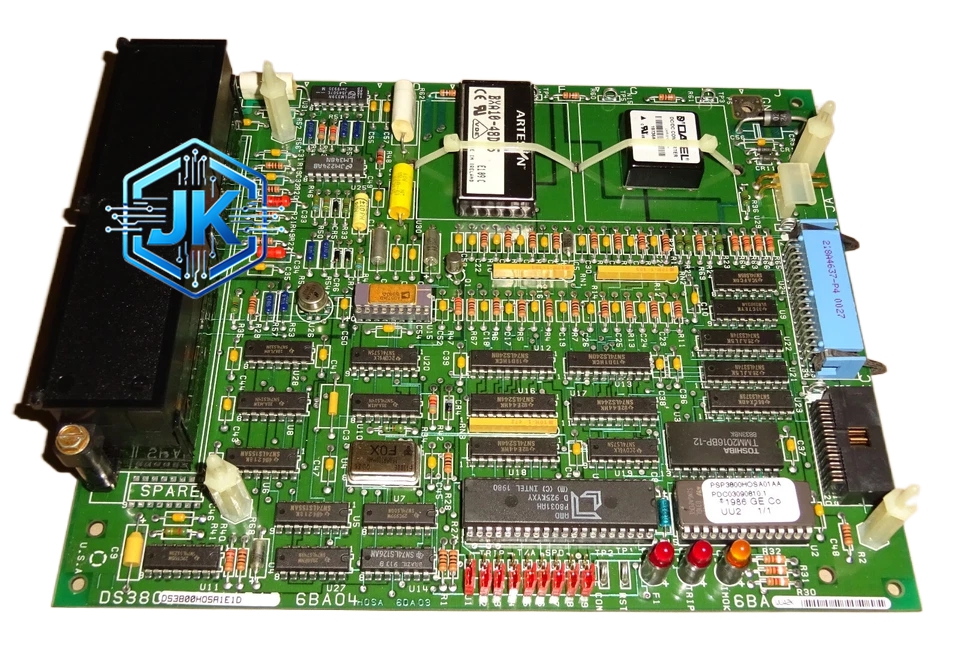

GE DS3800HMHA1E1F 高速模拟量输入模块（8通道，Mark V / Mark VI 燃机控制系统专用）
技术规格：
- 通道数量：8路模拟量输入（可配置为4通道高速模式）
- 输入信号类型：4-20mA DC（两线制）/ 0-10V DC / 热电阻（Pt100/Cu50，需外部配置）
- 分辨率：24位Σ-Δ型ADC，有效分辨率20位（约1,000,000级）
- 采样速率：最高10kHz/通道（8通道同时采样），4通道高速模式下可达40kHz
- 输入隔离：通道间隔离500V DC，通道对地隔离250V DC
- 精度：±0.05%满量程（典型值），±0.1%满量程（最大值）
- 温漂：小于10ppm/℃
- 供电电压：5V DC（背板供电）
- 通信接口：GE SRTP高速串行总线
- 工作温度：0℃ 至 +60℃
- 存储温度：-40℃ 至 +85℃
- 外形尺寸：标准VME单板尺寸（160mm×233.4mm）
- MTBF：超过150,000小时
功能特点：
- 10kHz高速采样：远超普通AI模块的100Hz采样速率，精确捕捉振动信号的高频分量
- 8通道同步采样：所有通道在同一时刻采样，消除通道间时间偏差，适用于需要多变量同步分析的场合（如轴承振动的X/Y/Z三轴同时采集）
- 24位高分辨率：有效分辨率达20位，最小可分辨信号变化约0.0003mA，满足精密振动监测需求
- 输入信号自适应：自动识别4-20mA和0-10V两种输入范围，无需手动跳线
- 抗混叠滤波：内置硬件抗混叠滤波器，截止频率可配置（1kHz/5kHz/10kHz），防止高频噪声折叠进有效信号
- 断线检测：自动检测输入回路断线，断线时输出低于4mA的故障值，控制器可立即识别
- 通道隔离：每8通道一组独立隔离，防止现场大电流干扰回流至控制器
- LED状态指示：每通道配置LED指示灯，采样时闪烁，便于快速定位故障通道
应用场景：
- 燃气轮机轴承振动监测（X/Y/Z三轴，每轴2个探头，共6通道）
- 蒸汽轮机轴瓦振动采集
- 发电机定子绕组温度监测（通过Pt100热电阻）
- 联合循环电厂高压给水泵振动监测
- 大型压缩机轴振动在线监测
- 风力发电机组齿轮箱振动监测
材质构成：
- PCB：FR-4 TG170，八层板设计，模拟层与数字层完全隔离并设置屏蔽层
- ADC芯片：24位Σ-Δ型ADC（AD7768级别），内置精密2.5V基准源，温漂小于2ppm/℃
- 输入保护：TVS二极管 + 限流电阻 + 钳位二极管，三重保护，可承受±50V瞬态过压
- 隔离器件：高频变压器隔离 + 光耦隔离，双重隔离保障
- 接线端子：前面板8组3位螺丝端子（每通道：I+、I-、EXC+、EXC-），触点为磷铜镀锡
- 外壳：镀锌钢板喷塑处理，EMI屏蔽
结构特征：
- 标准3U VME高度
- 前面板配置8组3位螺丝端子，端子间距10mm
- 前面板配置8组LED指示灯（每通道1个，绿色，采样时闪烁）
- 前面板配置5个状态LED：Power、Run、Fault、Calibration、Communication
- 背板侧标准64针DIN 41612欧式连接器
- 顶部配置DIP开关，用于设置采样速率和输入范围
工作原理：
现场传感器输出的模拟信号经输入保护电路后进入24位Σ-Δ型ADC。ADC以128kHz的过采样速率工作，将模拟信号转换为高速比特流，经数字抽取滤波器降采样至所需输出速率（最高10kHz），同时完成抗混叠滤波。抽取后的24位数字信号经SRTP总线发送至控制器。8通道共用同一个精密基准源，确保通道间一致性。抗混叠滤波器截止频率通过DIP开关设定，防止现场高频干扰折叠进有效信号带宽。
安装要求：
- 安装于VME/VME64背板，确保背板5V供电稳定（5V±5%）
- 模拟量信号线必须使用屏蔽双绞线，屏蔽层单端接至模块SHIELD端子
- 信号线与动力电缆分开布线，间距不小于15厘米
- 模块地址通过DIP开关设定，同一总线上地址不重复（地址范围0-15）
- 接地端子必须可靠连接至控制柜接地母排（接地电阻小于4Ω）
- 模块上方和下方需留有不小于30mm的散热空间
使用注意事项：
- 输入信号频率不得超过采样速率的1/2（10kHz采样时，信号最高频率为5kHz），否则会产生混叠失真
- 严禁输入端开路超过10秒，会导致ADC latch-up
- 热电阻接法时必须使用4线制，电流线与电压线严格分开
- 备用通道未使用时需短接输入端（I+接I-），避免浮空引入干扰
- 长期不用的模块需每6个月通电一次，防止电解电容老化
- 校准操作需在稳定工况下进行，环境温度变化大于5℃时校准精度下降
