描述

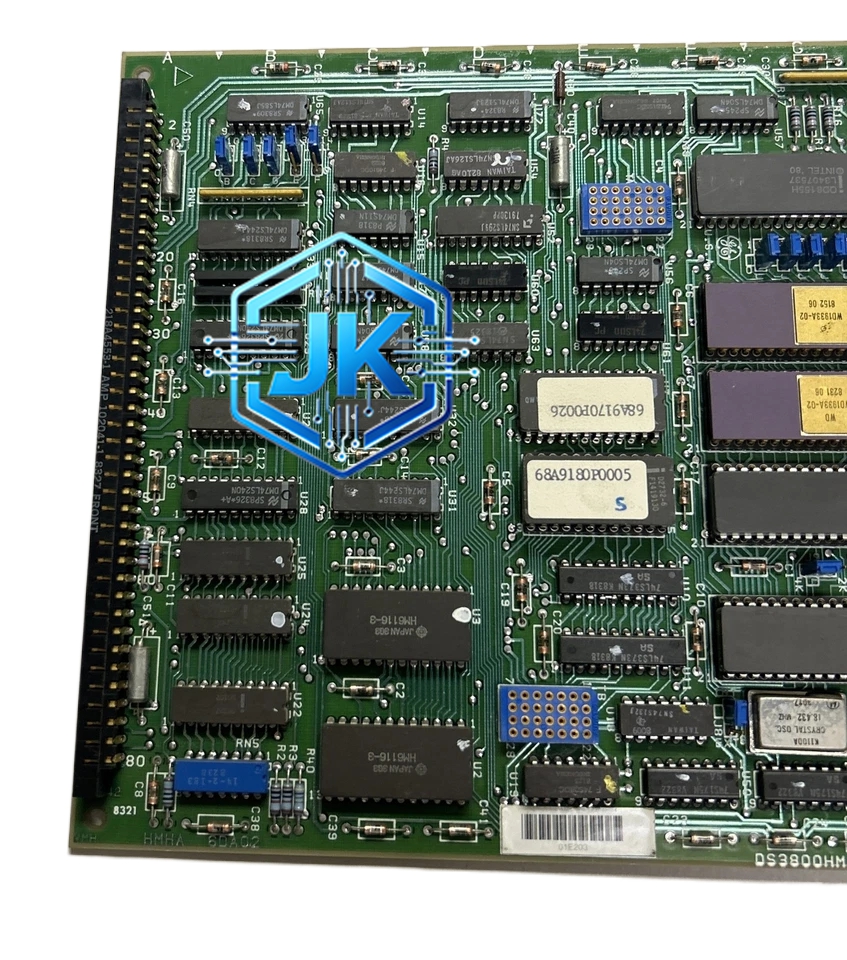

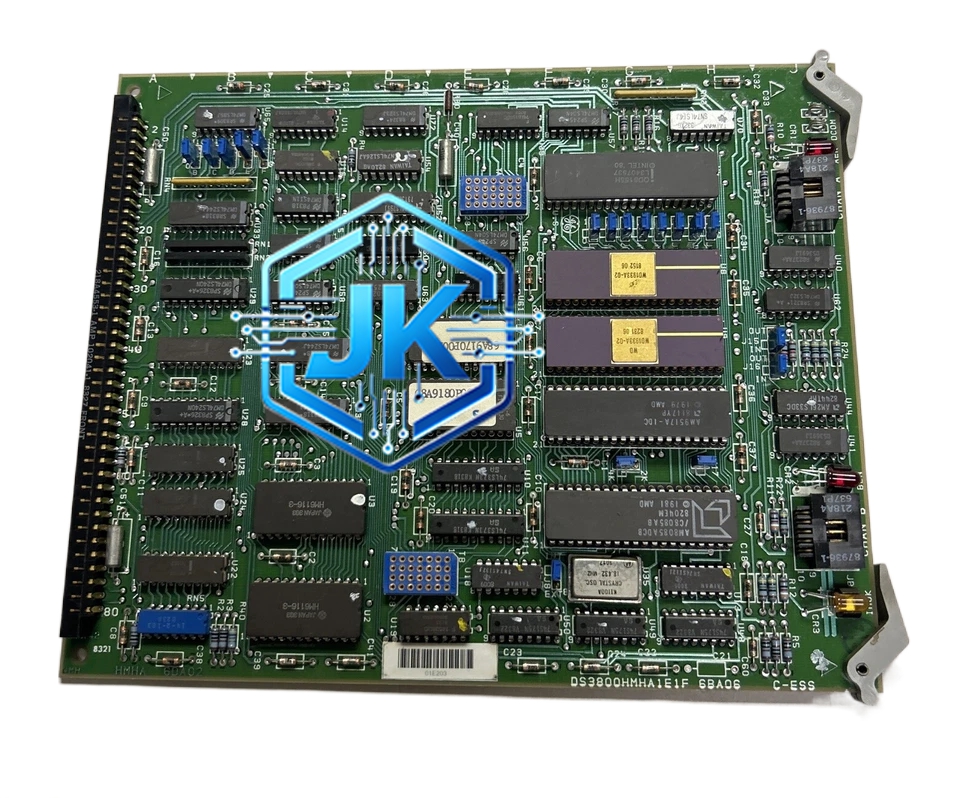

GE DS3800HMHA 高速计数模块
技术规格：
- 通道数量： 4路高速计数输入
- 计数频率： 最高500kHz（单相）/ 250kHz（正交）
- 输入信号： 24VDC差分信号（RS-422兼容）
- 计数模式： 递增计数、递减计数、递增递减计数、频率测量、周期测量
- 计数器位宽： 32位无符号整数，计数范围0至4,294,967,295
- 输入阻抗： 120欧姆差分输入
- 隔离电压： 1500VDC
- 供电电压： 5VDC（由机架电源模块供给）
功能特点：
- 硬件级计数器，计数过程不占用CPU扫描周期，实现真正的实时计数
- 支持正交编码器A/B/Z三相输入，可同时获取位置和方向信息
- 内置数字滤波器，可设置滤波时间常数消除信号抖动和噪声干扰
- 支持预置值比较功能，计数值达到设定值时自动触发中断通知CPU
- 具备计数溢出保护和计数范围限制功能，防止计数溢出导致逻辑错误
- 前面板带LED状态指示，可直观显示各通道计数状态
应用场景： 包装机械的产品计数、纺织机械的纱线长度测量、印刷机的套色计数、数控机床的主轴编码器反馈、输送带的速度和位置检测、电梯的楼层计数、起重机的行程限位等需要高速精确计数的场合。
性能参数：
| 参数项 | 数值 |
|---|---|
| 通道数 | 4路 |
| 最高频率 | 500kHz |
| 计数位宽 | 32位 |
| 输入类型 | 24VDC差分 |
| 计数模式 | 增/减/增减/频率/周期 |
| 隔离电压 | 1500VDC |
| 响应时间 | <1μs |
| 工作温度 | 0~55℃ |
| 功耗 | 约3W |
材质构成： 镀锌钢板外壳，FR-4 PCB板，镀金连接器，高速计数芯片为专用ASIC。
结构特征： 标准半宽模块，前面板带4组LED指示灯，后面板为48针DST3800总线连接器，DIN导轨安装。
工作原理： 外部编码器信号经差分接收电路转换为TTL电平后送入专用高速计数ASIC芯片，芯片内部根据设定的计数模式对脉冲进行实时累加或递减，计数值存储在32位寄存器中，CPU通过背板总线随时读取计数值。正交模式下通过A/B相相位差判断方向，Z相用于零点校准。
安装要求： 安装于DST3800 PLC机架的专用功能槽位，编码器信号线必须使用屏蔽双绞线且屏蔽层单端接地，信号线长度不超过50米。
使用注意事项： 编码器信号线与动力线必须分开布线且间距大于20cm，高频计数场合建议使用差分输入方式，长期运行需定期校准计数零点，模块固件升级需通过GE Fanuc专用编程软件完成。
