描述

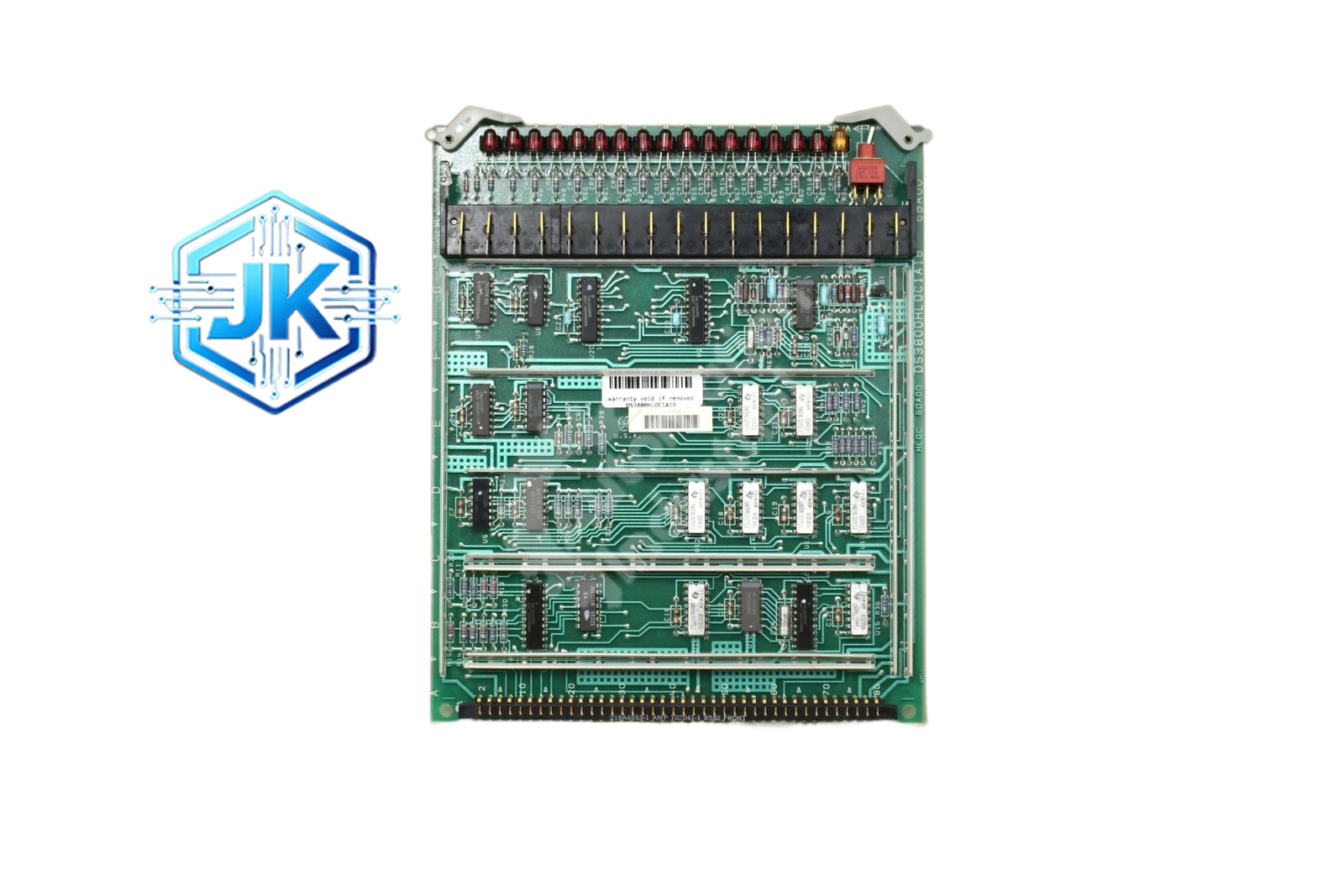

GE DS3800HLSD1A1A — 高速逻辑输入与事件顺序记录模块
技术规格：
- 通道数量：16路高速数字量输入（DI）
- 输入信号类型：干接点（Dry Contact）、24V DC有源触点、48V DC、125V DC有源触点，全部兼容
- 事件记录分辨率：1ms（硬件级时间戳，非软件轮询）
- 通道扫描速率：最高100次/秒，所有通道同步扫描
- 输入隔离电压：每通道对地1500V DC光电隔离，通道间相互隔离
- 输入阻抗：干接点模式下约10kΩ上拉；电压输入模式下约20kΩ
- 去抖时间：硬件可编程，范围1ms~100ms，默认10ms
- 供电电压：+5V DC，由机架背板统一供电
- 通信总线：VMEbus，与Mark VIe处理器直接通信
- 数据传输延迟：从信号变化到处理器收到数据，延迟低于2ms
- 安装方式：Mark VIe标准I/O机架欧洲卡尺寸插槽
功能特点：
- 硬件级SOE时间戳：所有16路通道共享同一个高精度时钟源，事件记录精度达到1ms，远优于软件轮询方式的10~50ms精度，确保事故分析时各信号的先后关系准确无误
- 事件优先级排队机制：支持高/中/低三级优先级，高优先级通道的事件优先上传至处理器，避免关键信号被低优先级信号阻塞
- 可编程数字滤波：每通道独立配置去抖时间，有效消除继电器触点弹跳和现场电磁干扰造成的误触发
- 断线检测功能：当外部干接点回路断开时，模块自动识别并在数据中标记断线状态，便于维护人员快速定位故障点
- LED状态指示：前面板每通道配有独立LED指示灯，绿色表示正常、红色表示报警、黄色表示断线，现场无需编程器即可快速诊断
- 掉电数据保持：模块内置非易失性存储器，掉电后已记录的事件数据不会丢失，重启后可继续上传
应用场景：
- 燃气轮机紧急停机按钮（Emergency Stop）信号采集与记录
- 汽轮机跳闸阀（Trip Valve）动作状态监测
- 发电机断路器分/合闸状态记录
- 各类辅机联锁保护动作的时序分析
- 电厂DCS系统中所有需要精确时间顺序记录的开关量信号
材质构成：
- PCB基板：6层FR-4高TG玻璃纤维环氧树脂板，信号层与电源层严格分离，表层沉金工艺（ENIG），确保长期可靠性
- 连接器：前面板采用欧式接线端子排，铜合金镀镍触点，耐腐蚀；背板采用高密度Pin & Socket连接器，镀金触点，支持热插拔
- 外壳/屏蔽：铝合金金属屏蔽外壳，表面黑色阳极氧化处理，有效屏蔽外部电磁干扰
- 光耦芯片：采用Avago或Vishay品牌高速光电耦合器，传输速率高于10Mbps
结构特征：
- 符合IEEE 1101.1 / IEEE 1101.10欧洲卡标准尺寸（160mm × 233.4mm）
- 前面板分为上下两排，上排为16个LED指示灯，下排为16组欧式接线端子
- 背面为双排96Pin高密度连接器，与机架背板直接插接
- 模块厚度约20mm，重量约350g
工作原理：
现场开关量信号经接线端子进入模块后，首先经过光电隔离电路实现电气隔离，然后送入多路复用器（MUX）。MUX以100Hz频率轮询各通道状态，当检测到状态变化时，硬件逻辑立即为该事件打上1ms精度的时间戳，并将事件数据写入板载FIFO缓冲区。处理器通过VMEbus定期读取FIFO中的事件数据，在HMI上以时间轴形式显示。由于时间戳由硬件时钟生成，不受处理器负载影响，因此精度极高。
安装要求：
- 必须安装于Mark VIe标准I/O机架内，机架需配备专用背板和电源模块
- 模块插入时需对准key槽，轻推至底，锁紧弹簧卡扣
- 接线端子排建议使用0.5~2.5mm²屏蔽导线，屏蔽层在机架侧单端接地
- 严禁带电插拔模块，插拔前必须将该机架电源断开
使用注意事项：
- 干接点输入模式下，外部回路需由现场提供24V DC电源，模块本身不提供回路供电
- 电压输入模式下，输入电压不得超过125V DC，否则会损坏光耦
- 建议每6个月进行一次通道功能测试，模拟各通道状态变化验证SOE记录是否正常
- 模块故障时会在Mark VIe HMI上显示明确的报警代码，需及时更换备用模块
