描述

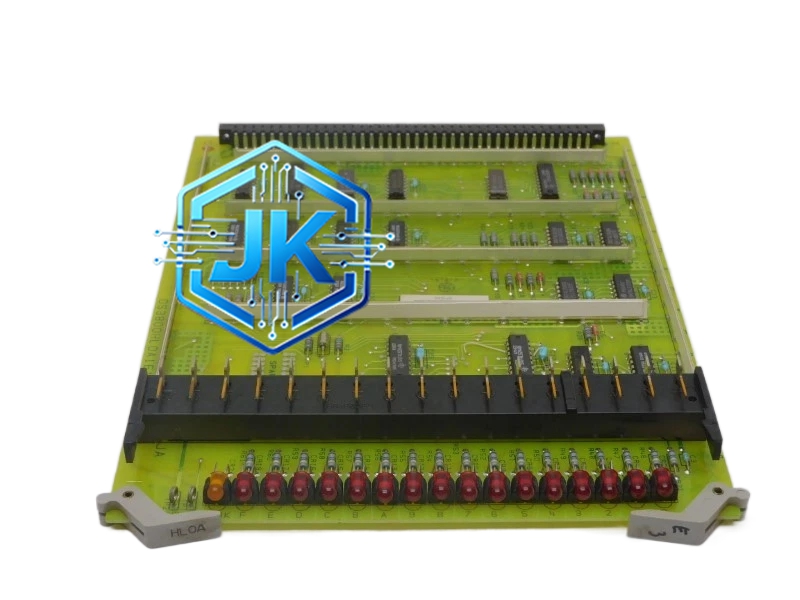

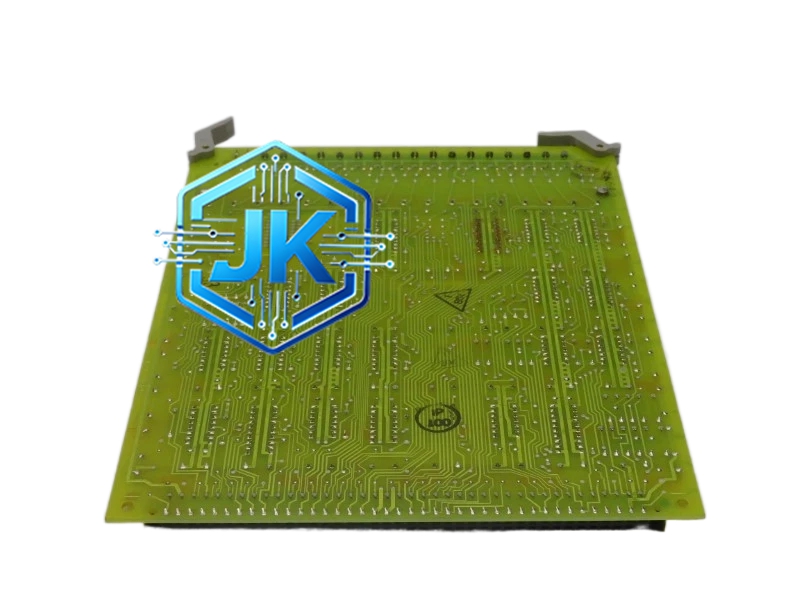

GE DS3800HLOA1E1C 高速脉冲捕获与事件顺序记录模块
技术规格：
- 通道数量：4路独立脉冲捕获输入（Ch A / Ch B / Ch C / Ch D）
- 时间分辨率：1微秒（1μs），为GE Mark系列中最高精度的时间戳模块
- 计数位数：32位无符号整数（最大计数4,294,967,295次事件）
- 事件缓冲：每通道独立64级FIFO事件缓冲区，防止高速事件丢失
- 输入信号类型：TTL电平 / 磁电式传感器 / 光电开关 / 干接点（无需外部调理）
- 输入隔离：每通道光耦隔离，隔离电压500V DC
- 输入保护：TVS二极管 + 限流电阻 + 钳位二极管，三重保护，可承受±50V瞬态过压
- 通信接口：GE SRTP高速串行总线（Mark VI）/ Genius Bus（Mark V）
- 供电电压：5V DC（背板供电）
- 工作温度：0℃ 至 +60℃
- 存储温度：-40℃ 至 +85℃
- 外形尺寸：标准3U VME单板尺寸（160mm×233.4mm）
- MTBF：超过150,000小时
功能特点：
- 1微秒时间戳：远超普通SOE模块的1毫秒精度，精确记录事件发生的先后顺序，适用于需要毫秒级甚至微秒级事故分析的场合（如断路器合闸时序、保护动作顺序）
- 4通道独立捕获：每通道拥有独立的时间戳计数器和64级FIFO缓冲区，四路事件互不干扰
- FIFO缓冲防丢：64级事件FIFO确保在控制器繁忙时事件不丢失，控制器空闲时批量读取
- 看门狗自动刷新：时间戳数据每100毫秒自动刷新至控制器，防止计数器溢出
- 断线检测：输入信号消失超过2秒时自动上报断线故障
- LED状态指示：每通道配置脉冲指示LED，有事件捕获时闪烁
- 自诊断完善：上电自检时间戳精度、FIFO状态、输入保护电路，异常时上报诊断代码
- 光耦隔离保护：每通道独立光耦隔离，防止现场大电流干扰回流至控制器
应用场景：
- 燃气轮机超速保护（Overspeed Trip）事件顺序记录
- 蒸汽轮机轴向位移保护事件记录
- 发电机断路器合闸/分闸时序分析（SOE）
- 联合循环电厂旁路阀动作顺序记录
- 大型变压器差动保护动作时序分析
- 任何需要微秒级事件顺序记录的工业保护场合
材质构成：
- PCB：FR-4 TG170，八层板设计，模拟层与数字层完全隔离并设置屏蔽层
- 时间戳芯片：32位硬件TDC（Time-to-Digital Converter），分辨率1μs
- 隔离器件：高速光耦（6N137级别），响应时间小于50ns
- 输入保护：TVS二极管（SMBJ58A）+ 限流电阻（100Ω）+ 钳位二极管
- 接线端子：前面板4组3位螺丝端子（每通道：SIG+、SIG-、GND），触点为磷铜镀锡
- 外壳：镀锌钢板喷塑处理，EMI屏蔽
结构特征：
- 标准3U VME高度
- 前面板配置4组3位螺丝端子（Ch A至Ch D：SIG+、SIG-、GND）
- 前面板配置4组LED指示灯（每通道1个，红色，有事件时闪烁）
- 前面板配置5个状态LED：Power、Run、Fault、Calibration、Communication
- 背板侧标准64针DIN 41612欧式连接器
- 顶部配置DIP开关，用于设定每通道的输入滤波模式
工作原理：
现场开关量信号（如断路器辅助触点、限位开关、保护继电器触点）经输入保护电路后进入光耦隔离器和32位硬件TDC。TDC以1μs分辨率对每个输入边沿（上升沿或下降沿，可配置）进行时间戳记录，时间戳连同通道号一并存入64级FIFO缓冲区。控制器通过SRTP/Genius Bus总线定期读取FIFO中的事件记录，进行事件顺序分析。32位计数器在1μs分辨率下约需71分钟才会溢出，远超实际应用需求。
安装要求：
- 安装于VME/VME64背板，确保背板5V供电稳定（5V±5%）
- 开关量信号线使用屏蔽双绞线，屏蔽层单端接至模块GND端子
- 信号线与动力电缆分开布线，间距不小于15厘米
- 模块地址通过DIP开关设定，同一总线上地址不重复（地址范围0-15）
- 接地端子必须可靠连接至控制柜接地母排（接地电阻小于4Ω）
使用注意事项：
- 输入信号必须为干接点或TTL电平，严禁接入220V AC信号，会烧毁输入保护电路
- 磁电传感器探头与被测设备的间隙必须在0.5mm-1.5mm之间，过大则信号弱，过小则易损坏
- FIFO缓冲区满时新事件会覆盖最旧事件，需及时读取或启用循环覆盖模式
- 长期不用的模块需保持通电，否则内部RAM数据丢失
- 更换模块后需重新设定每通道的边沿触发模式（上升沿/下降沿/双边沿）
- 固件升级通过GE ToolboxST进行，升级时控制器需处于STOP模式
