描述

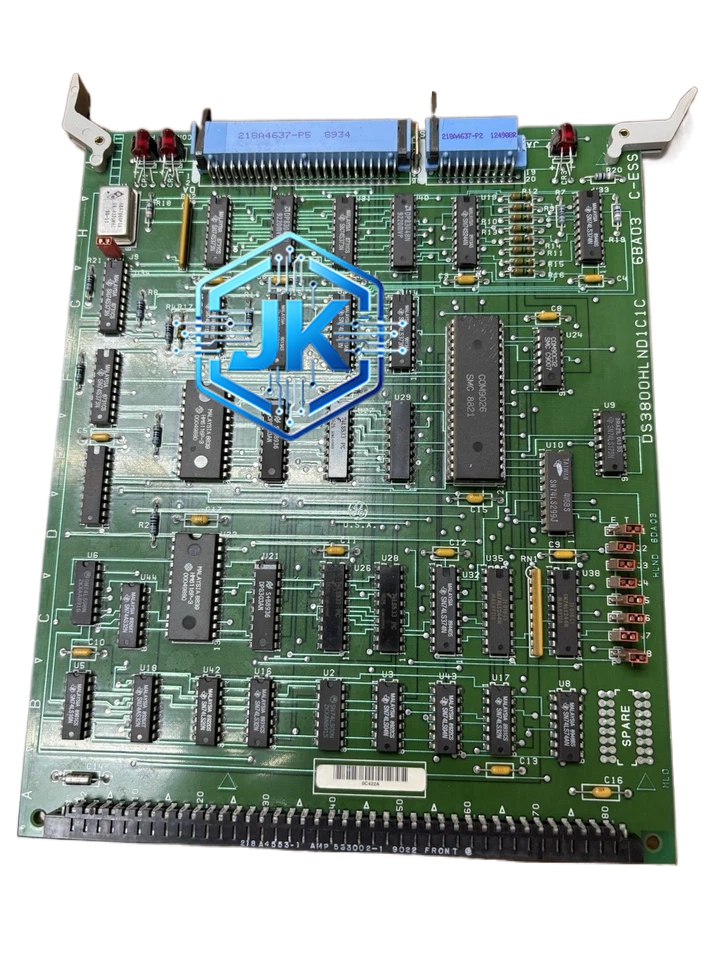

GE DS3800HLND 双介质千兆通信模块
技术规格
| 参数项 | 详细参数 |
|---|---|
| 品牌 | GE（General Electric） |
| 型号 | DS3800HLND |
| 所属系列 | DS3800 系列 / Mark VIe 控制系统 |
| 模块类型 | 双介质高速通信模块（1 个 RJ45 + 1 个 SFP） |
| 通信速率 | 1000 Mbps（两个端口均为千兆，全双工） |
| RJ45 接口 | 1 个 RJ45 铜缆口，自动协商 10/100/1000M |
| SFP 接口 | 1 个 SFP 光纤口（LC 接口，单模/多模） |
| 支持协议 | GE SRTP、TCP/IP、UDP、Modbus TCP |
| 供电方式 | 背板总线取电（5V DC） |
| 工作温度 | 0°C 至 +60°C |
| 存储温度 | -40°C 至 +85°C |
| 相对湿度 | 5% 至 95%（无凝露） |
| 模块尺寸 | 约 170mm × 100mm × 25mm |
| 重量 | 约 0.38kg |
材质构成
- 外壳：镀锌钢板 + 铝合金面板，满足 IEC 61000-4 系列 EMC 要求
- PCB：FR-4 四层板，独立模拟地和数字地，模拟信号走线远离数字信号
- RJ45 接口：内置网络变压器，磁芯为铁氧体材质，具备 1500V 电气隔离能力
- SFP 笼座：镀金铍铜弹片，支持热插拔
- 散热结构：铝制鳍片 + 被动风冷，无风扇设计
结构特征
- 前面板：电源 LED（绿色常亮）、RJ45 链路 LED（绿色/琥珀色）、SFP 链路 LED（绿色/琥珀色）、故障 LED（红色常亮）
- RJ45 接口：带有屏蔽金属外壳，内置 LED 指示灯，防尘盖可选
- SFP 插槽：位于 RJ45 接口旁，支持热插拔，LC 接口有防呆设计
- 背面：32 针高密度背板连接器，两侧金属卡扣固定
- 底部：防误插定位槽
工作原理
控制器通过背板总线与模块通信。模块内部有两颗独立的以太网 PHY 芯片，一颗驱动 RJ45 铜缆口，一颗驱动 SFP 光纤口。两个端口可以同时工作，也可以配置为主备关系。RJ45 口支持自动协商速率和双工模式，SFP 口支持 100M/1G 自适应。数据经 GE SRTP 协议封装后，由对应端口送出。两个端口之间支持数据桥接功能，可将铜缆侧数据透明转发到光纤侧，实现介质转换。
功能特点
- RJ45 + SFP 双介质：一张模块解决两种布线需求，节省宝贵的槽位资源
- 双端口均为千兆：总带宽 2 Gbps，满足高带宽需求
- RJ45 口内置 1500V 隔离变压器：抗电磁干扰能力极强，适合强电磁环境
- 双介质桥接：铜缆和光纤之间透明传输，无需额外网关
- 支持 VLAN/QoS/端口镜像：完整的网络管理功能
- 主备冗余和负载均衡：两种工作模式可选，适应不同场景
应用场景
- 电厂控制室到现场机柜之间既有铜缆又有光纤的混合布线场景
- 老旧电厂改造项目，利用已有铜缆，新增光纤链路
- 控制器同时连接本地监控网络（铜缆）和远程 I/O（光纤）
- 需要灵活布线的工业自动化项目
- 石化、冶金等强电磁干扰环境下的混合通信需求
安装要求
- 插入 Mark VIe 控制器任意空闲槽位
- RJ45 口使用超五类及以上屏蔽双绞线，最长 100 米
- SFP 口根据光纤类型选择对应光模块，多模最长 550 米，单模最长 10 公里
- 安装后在 ToolboxST 软件中分别配置两个端口的通信参数（IP 地址、子网掩码等）
使用注意事项
- RJ45 口和 SFP 口不要同时接入同一网络的两个点，避免产生广播环路
- RJ45 线缆必须使用屏蔽线，非屏蔽线在强电磁环境下通信不稳定
- SFP 光模块插入时注意方向，LC 接口有防呆设计但仍需对准后轻推
- 模块故障时两个端口会同时中断，需逐一排查确认是模块问题还是链路问题
- RJ45 端口的屏蔽层必须可靠接地，否则工频干扰会导致通信中断
