GE DS3800HLNC — 通用电气数字速度/频率输入模块

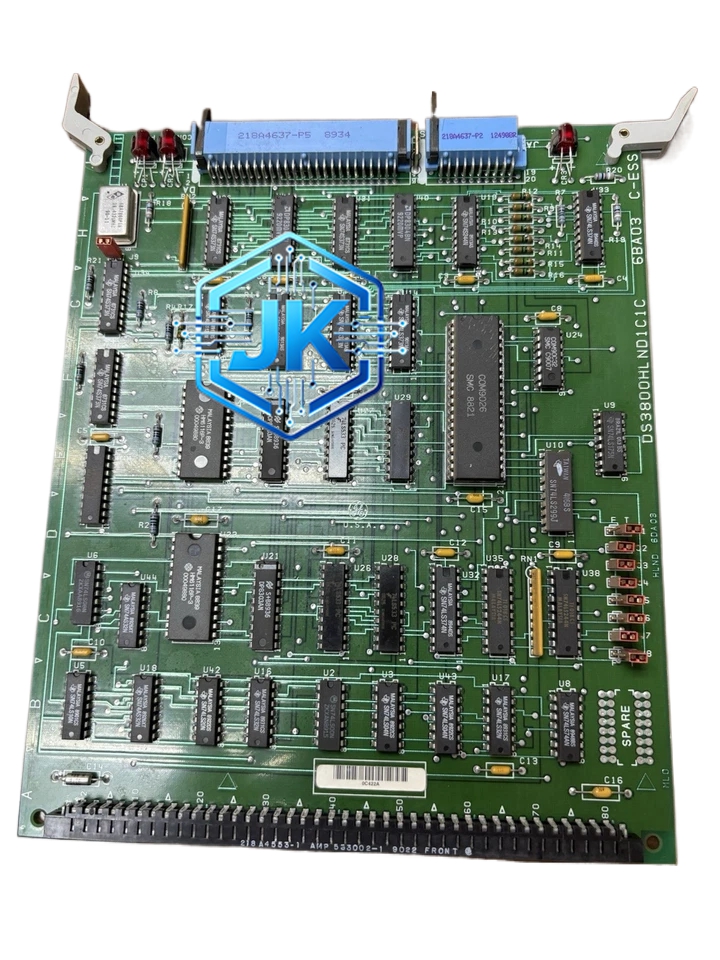

GE DS3800HLNC — 通用电气数字速度/频率输入模块 - 图片 2

GE DS3800HLNC — 通用电气数字速度/频率输入模块

产品简介

DS3800HLNC是GE Speedtronic Mark V及Mark VI控制系统系列中的一款高速数字量输入模块，专为接收外部转速传感器、编码器、频率发生器等设备发出的脉冲信号而设计。该模块的核心任务是将外部设备的脉冲频率精确转换为控制系统可识别的转速值（RPM）或频率值（Hz），并通过高速总线实时传送至主处理器，供调速器、保护逻辑和监控系统使用。它在汽轮机组、燃气轮机组以及大型工业驱动系统中扮演着速度反馈回路中不可或缺的角色。

分类：
获取报价/现货咨询
电话 19084694177
微信 19084694177
邮箱 sky2026lan@gmail.com
微信二维码
微信扫码

描述

GE DS3800HLNC — 通用电气数字速度/频率输入模块

技术规格

参数项目 详细指标
模块类型 高速脉冲/频率输入模块（HLNC = High-Level Numeric Counter）
输入通道数 4通道独立脉冲输入（部分配置支持8通道）
输入信号类型 TTL电平（5V DC）、干接点（无源触点）、差分信号
输入频率范围 0.5 Hz ~ 50 kHz（最高可达100 kHz，视配置而定）
脉冲计数精度 32位计数器，分辨率极高
输入阻抗 TTL模式：10 kΩ；干接点模式：内置上拉电阻
供电电压 +5V DC（由背板总线供电）
功耗 典型值约3W
通信接口 VMEbus（Mark V）或 GEnet以太网（Mark VI）
工作温度范围 0°C ~ 60°C（工业级宽温设计）
存储温度范围 -40°C ~ 85°C
相对湿度 5% ~ 95%，无凝露
模块尺寸 标准VME 6U高度（约233.35mm × 160mm）
重量 约0.5 kg

性能参数

参数项目 数值
最大计数频率 50 kHz（典型值）
最小脉冲宽度 1 μs
输入延迟 < 10 μs
计数溢出保护 支持，自动回绕不丢失数据
信号去抖动时间 可编程，典型值1 ms ~ 100 ms
通道间隔离 通道间电气隔离，隔离电压≥1500V DC
MTBF（平均无故障时间） > 200,000 小时
冗余支持 支持1:1热备冗余，切换时间< 50 ms

材质构成

部件 材质
PCB板 FR-4高Tg玻璃纤维环氧树脂板，多层板设计（通常4~6层）
连接器 镀金弹簧针座（背板连接器），外部接线端子为磷铜镀镍
外壳/框架 铝合金阳极氧化处理，表面黑色或灰色涂层
元器件 工业级军规芯片，钽电容，金属膜电阻
散热方式 自然对流散热，铝合金框架兼作散热片

结构特征

  • 标准VME总线结构：模块采用6U高度VME标准尺寸，可插入任意VME机架槽位
  • 前面板：设有LED状态指示灯（电源、通信、通道活动、故障），便于现场快速诊断
  • 背板接口：P1/P2双排96针欧式连接器，连接VME背板总线
  • 前面板接线端子：每通道独立端子排，支持螺丝压接方式，接线方便可靠
  • 拨码开关/跳线：用于配置输入信号类型（TTL/干接点）和滤波参数
  • 模块化设计：可在系统不停机情况下热插拔更换（需支持热备冗余）

工作原理

模块上电后，内部FPGA或专用计数器芯片开始工作。外部传感器（如磁电式转速探头、光电编码器等）发出的脉冲信号经前端调理电路（包含滤波、整形、电平转换）后，送入32位高速计数器。计数器在每个采样周期内对脉冲数进行累加，再根据预设的齿轮比、脉冲数/转参数换算为实际转速（RPM）或频率（Hz）。计算结果通过VMEbus或GEnet总线以周期通信方式发送给主控制器。主控制器据此执行调速、保护判断和显示等功能。

功能特点

  • 多信号类型兼容：同时支持TTL电平、干接点、差分信号三种输入方式，一板多用
  • 高速计数能力：最高50 kHz计数频率，满足高速汽轮机（3000/3600 RPM）的脉冲采集需求
  • 可编程滤波：内置数字滤波算法，有效消除信号抖动和干扰脉冲
  • 通道独立配置：每个通道可独立设置信号类型、滤波时间、计数模式
  • 故障自诊断：支持断线检测、信号丢失报警、通道故障指示
  • 热备冗余：与同型号模块构成1:1冗余对，主模块故障时从模块无缝接管
  • 在线维护：支持带电插拔，不影响系统运行

应用场景

  • 火力发电厂：汽轮机组转速监测、转速控制回路速度反馈
  • 燃气轮机发电厂：燃气轮机转速采集、启动/停机过程转速跟踪
  • 大型工业驱动：轧钢机、压缩机、鼓风机等大型旋转设备的速度闭环控制
  • 水力发电厂：水轮机组转速监测
  • 石化行业：大型压缩机、泵组的转速保护

安装要求

  • 机架要求：必须安装在符合VME标准的19英寸机柜内，机柜需可靠接地
  • 电源要求：由VME背板提供+5V DC电源，背板电源需满足模块功耗要求（约3W/模块）
  • 接线要求：信号线使用屏蔽双绞线，屏蔽层单端接地；电源线与信号线分开布线，间距≥10 cm
  • 接地要求：模块外壳通过机柜接地，接地电阻< 4 Ω
  • 环境要求：安装位置避免强电磁干扰源，远离大功率变频器和电机
  • 插槽要求：插入VME槽位时确保连接器完全插入，锁定螺丝拧紧

使用注意事项

  • 严禁带电插拔：除非系统配置了热备冗余，否则必须在系统停机状态下进行插拔操作
  • 防静电操作：接触模块前需佩戴防静电手环，避免静电损坏芯片
  • 信号线不可反接：TTL信号注意正负极，干接点注意常开/常闭配置
  • 定期检查接线端子：工业环境中震动可能导致螺丝松动，需定期紧固
  • 散热空间：模块上下需保留至少1U的散热空间，不可紧邻高发热模块安装
  • 固件版本：需确认模块固件与主控制器版本兼容，升级前务必备份配置
