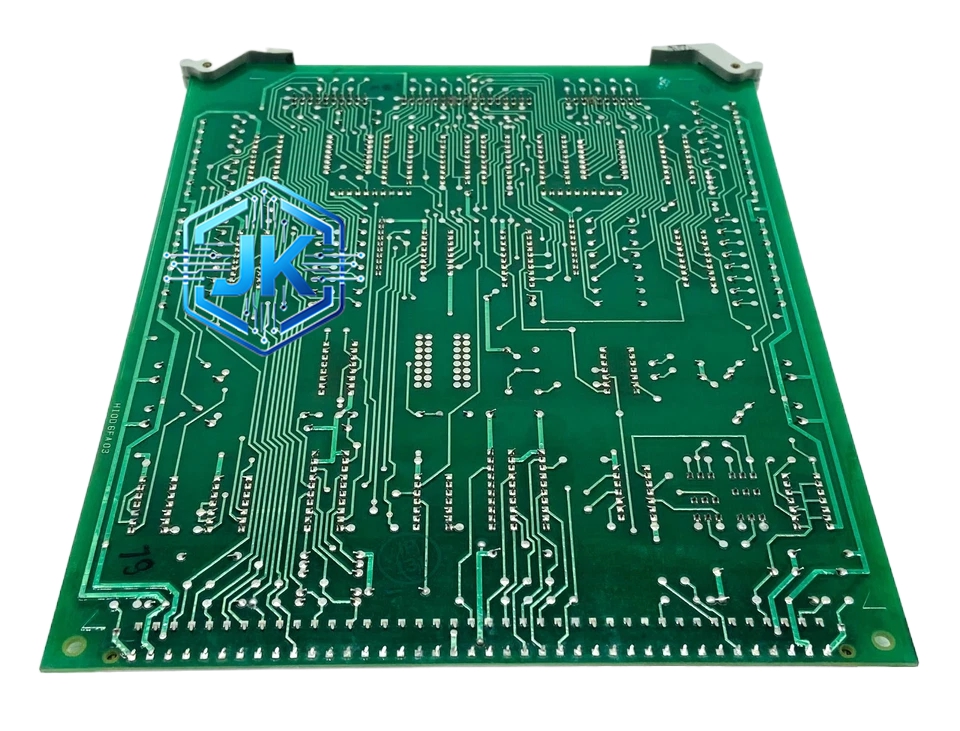

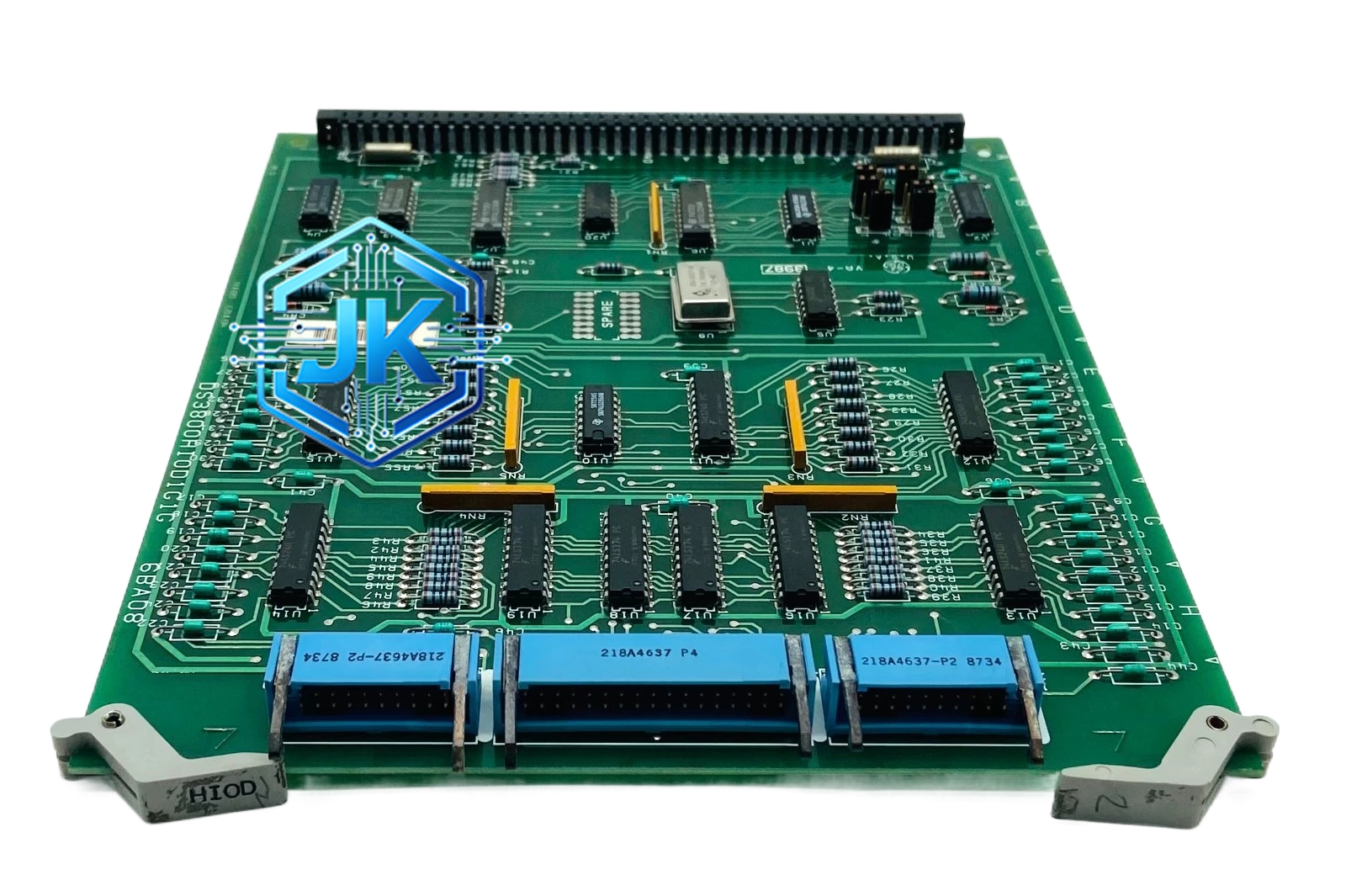

GE DS3800HIOD1G1G — Mark VIe 16 通道高密度数字量输入模块
技术规格：
- 通道数：16 通道数字量输入（干接点 / TTL / 24VDC，软件配置）
- 输入电压范围：12-240VAC 或 12-30VDC（宽范围，自动识别）
- 输入阻抗：大于 4.7kΩ（AC 模式）/ 大于 2.2kΩ（DC 模式）
- 响应时间：ON → OFF 小于 1ms，OFF → ON 小于 10ms
- 隔离方式：光耦隔离，每 8 点一组
- LED 指示：每点配有绿色输入指示 LED
- 工作温度：0°C 至 +60°C
- 背板总线：VME64x
- 尺寸：3U VME 模块，160mm × 233.4mm × 100.3mm
- 重量：约 0.5kg
功能特点：
- 高密度设计：16 通道集中在一个 3U 模块中，比传统 8 通道模块节省一半机架空间
- 宽电压输入：12-240VAC/DC 通用，现场无需额外转换电路
- 每 8 点一组隔离：组间隔离有效消除地环路干扰
- 软件配置：通过 Toolbox 配置每点的输入类型和滤波参数
应用场景：
- 电厂大量按钮、限位开关、选择开关信号采集
- 阀门到位反馈信号集中采集
- 电动机运行/停止状态监测
- 安全门开关状态监测
材质构成：
- 外壳：铝合金压铸框架
- PCB：4 层 FR-4 板
- 光耦：Sharp PC817 或同等品质
- 接线端子：弹簧夹紧式，镀金触点
工作原理：
现场开关量信号经端子进入光耦，光耦将电信号转换为光信号再转换为电信号，实现输入侧与 CPU 侧的电气隔离。CPU 通过 VME 总线读取每点的 ON/OFF 状态。
安装要求：
- 插入 Mark VIe 机架任意 3U VME 插槽
- 接线端子扭矩 0.5-0.8 N·m
使用注意事项：
- AC 输入模式下不要接入 DC 信号，反之亦然
- 每个输入点额定电流不超过 10mA
