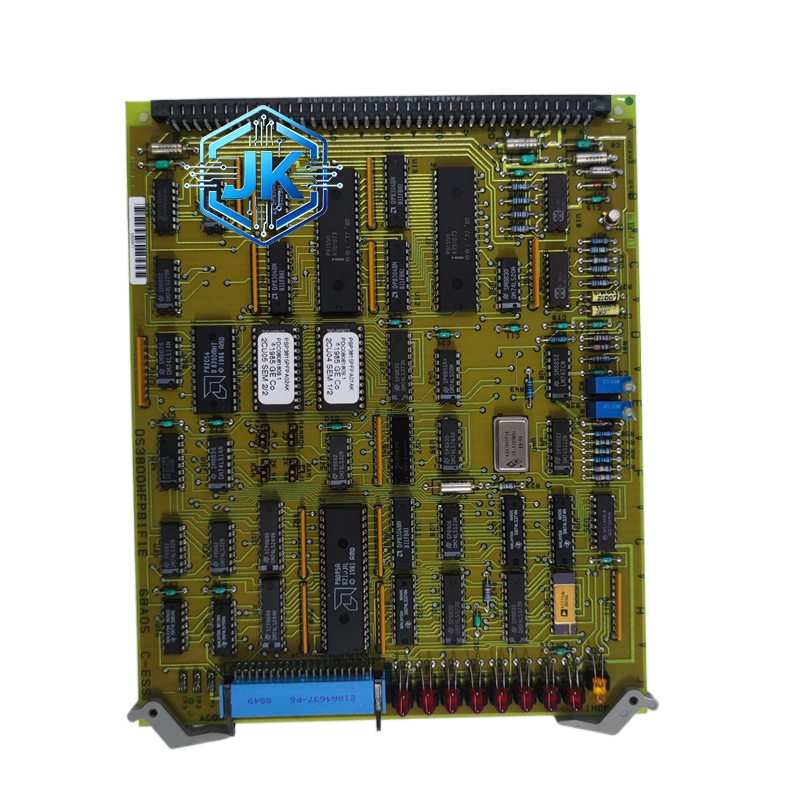

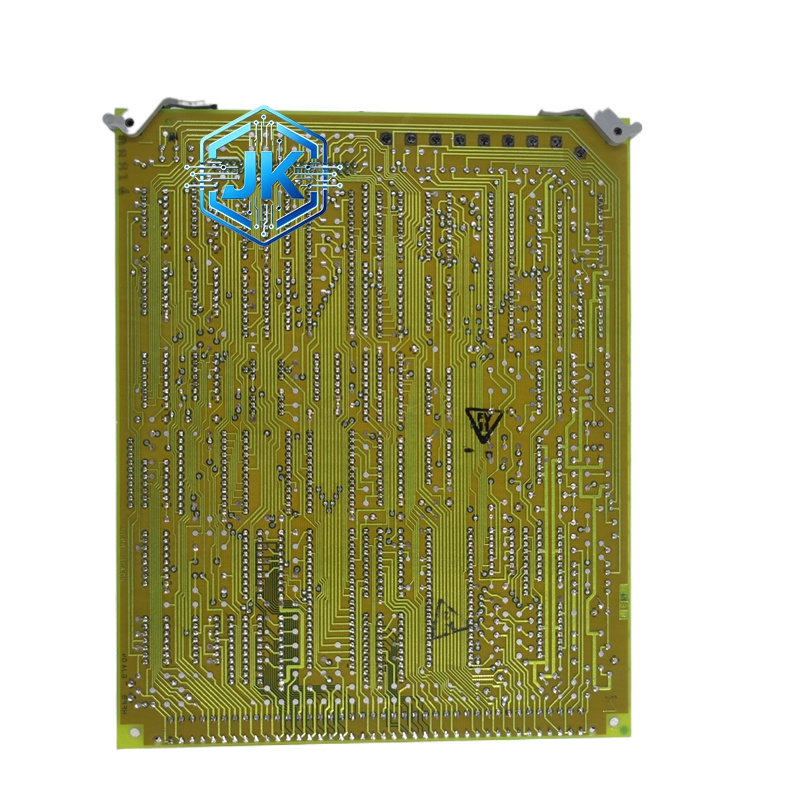

GE DS3800HFPG1E1D — Mark VIe 高速脉冲计数模块
技术规格：
- 输入通道：4 路高速脉冲输入（TTL / HTL 电平）
- 计数频率：最高 2 MHz
- 分辨率：32 位计数器
- 输入信号类型：正交编码器（A/B 相）、单脉冲、方向脉冲
- 背板总线：VME64x
- 工作温度：0°C 至 60°C
- 供电：+3.3V / +5V，由 VME 背板提供
- 输入阻抗：大于 100 kΩ
功能特点：
- 32 位计数器支持超长时间累计不溢出
- 正交解码支持正转/反转双向计数
- 内置数字滤波，可设置输入去抖时间
- 支持高速频率测量和周期测量两种模式
- 事件时间戳精度达微秒级
应用场景：
- 汽轮机转速监测与超速保护
- 发电机转速信号采集
- 蒸汽流量计、给水流量计脉冲累计
- 事件顺序记录（SOE）
- 旋转机械振动监测（配合转速信号）
材质构成：
- 外壳：铝合金 + 钢质前面板
- PCB：4 层 FR-4 板，数字信号区与模拟区分离
- 计数芯片：FPGA 或专用高速计数 ASIC
- 连接器：高密度 DIN 41612 背板连接器 + 前面板端子排
结构特征：
- 标准 VME 单宽度模块
- 前面板设 4 路脉冲输入端子和状态 LED
- 每路输入配有独立信号指示灯
工作原理：
外部脉冲信号经光电隔离后送入 FPGA 内部计数器。正交编码器信号通过 A/B 相相位差判断旋转方向，实现加减计数。计数结果通过 VME 总线周期性上传至 CPU，同时支持硬件中断触发事件记录。
安装要求：
- 插入 Mark VIe VME 插槽
- 脉冲输入线使用屏蔽电缆，长度不超过 30 米
- 接线端子扭矩 0.5-0.8 N·m
- 确保脉冲信号源与模块电平匹配（TTL 为 5V，HTL 为 24V）
使用注意事项：
- 脉冲输入电压严禁超过 30V DC
- 编码器信号线 A/B 相不要接反，否则计数方向错误
- 更换模块后需在 Toolbox 中重新配置计数参数
- 长期不使用时建议保留模块通电以维持校准
