描述

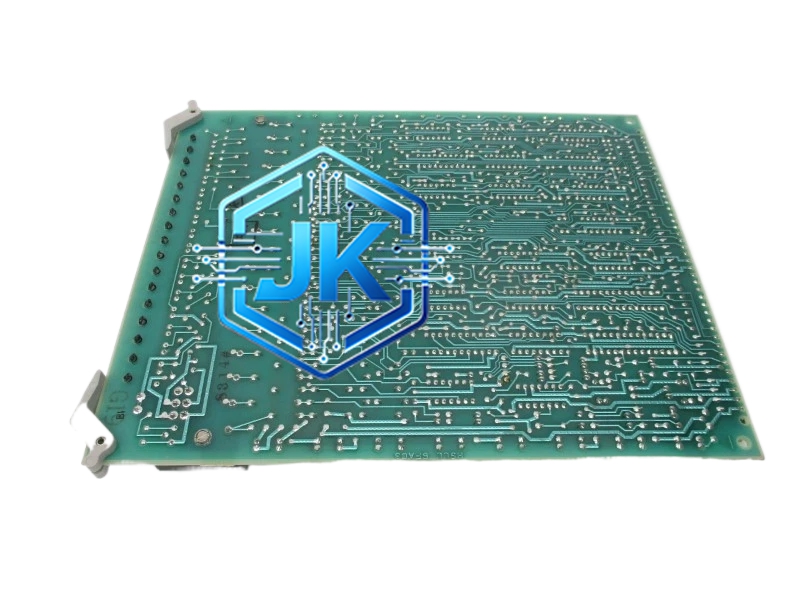

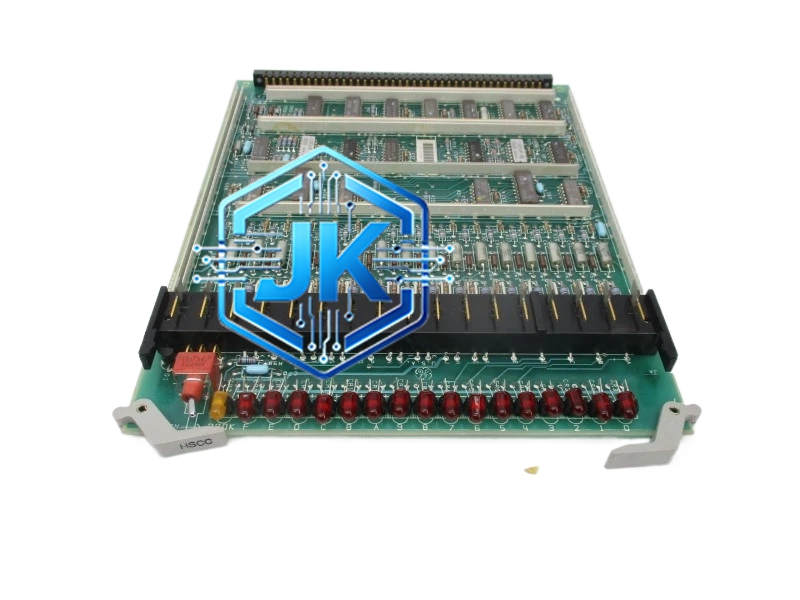

GE DS3800HFPG1D1D
技术规格：
- 产品系列：GE Fanuc Versamax DS3800系列
- 通道数量：4路独立模拟量输入
- 输入类型：0~10V（电压）或 4~20mA（电流），可配置
- 分辨率：16位ADC（65536级）
- 精度：±0.1%满量程 + 1个字
- 采样速率：每通道最高10次/秒
- 输入阻抗：电压模式≥100kΩ，电流模式250Ω
- 隔离电压：500V DC（通道对地）
- 工作电压：5V DC，机架背板供电
- 安装方式：Versamax标准单槽插槽
功能特点：
- 电压/电流双模式：软件配置即可切换，无需更换硬件
- 16位高精度：65536级分辨率，满足高精度过程控制需求
- 通道隔离：每通道500V DC隔离
- 断线检测：支持输入断线检测
- 数字滤波：内置可配置数字低通滤波器
- 工程量转换：CPU直接读取工程值
应用场景：
- 小型DCS系统中的压力、液位、流量采集
- 单机设备控制中的模拟量监测
- 实验室设备的数据采集
- 任何需要4路高精度模拟量输入的Versamax系统
性能参数：
| 参数项 | 数值 |
|---|---|
| 通道数 | 4路 |
| 输入类型 | 0~10V / 4~20mA |
| ADC位数 | 16位 |
| 精度 | ±0.1%FS + 1字 |
| 采样周期 | 100ms |
| 隔离电压 | 500V DC |
| 工作温度 | 0℃ ~ 60℃ |
| 材质 | 阻燃ABS外壳，16位ADC |
材质构成：阻燃ABS工程塑料外壳，16位ADC芯片（如ADS8688），精密运算放大器，光耦隔离电路，弹簧端子排。
结构特征：单槽宽度，前面板有4组模拟量输入端子和4个LED指示灯，后面板为总线连接器。
工作原理：模拟信号经信号调理电路后由16位ADC转换为数字量，CPU通过背板总线读取并进行工程量转换。
安装要求：
- 模拟量信号线使用屏蔽双绞线
- 电流模式时变送器需独立供电
- 电压模式时输入阻抗高，注意避免悬空
使用注意事项：
- 电压/电流模式切换前确认软件配置正确
- 超过量程的信号会导致ADC饱和
- 定期校验精度，建议每年一次
