描述

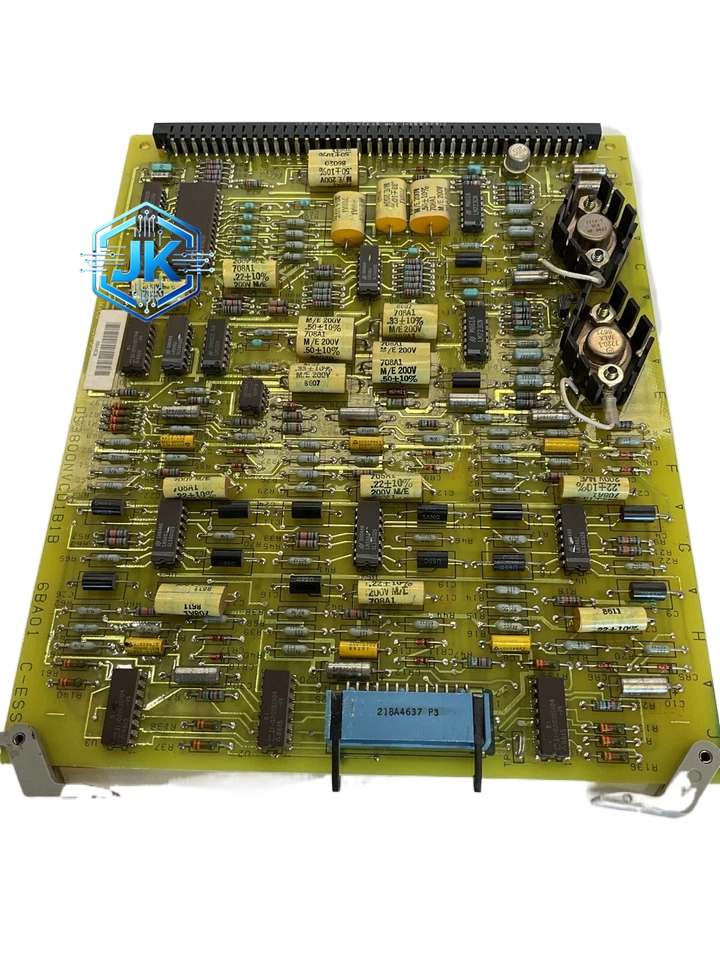

GE DS3800HCMA — 高速计数器模块
技术规格：
- 通道数：4路独立高速计数通道（可配置为2路正交编码+2路单通道）
- 计数频率：最高10MHz（单通道），正交模式下最高5MHz
- 输入信号类型：差分TTL（5V）、HTL（12~24V）、正弦波（经整形后）
- 分辨率：32位计数器，支持正向/反向计数
- 计数器模式：正交编码（Quadrature A/B）、单通道脉冲（Pulse）、方向+脉冲（Dir+Pulse）
- 输入阻抗：TTL模式100kΩ，HTL模式10kΩ
- 隔离方式：每通道1500V DC光电隔离
- 供电电压：+5V DC（板卡级）
- 安装方式：Mark VIe I/O机架标准插槽
- 功耗：典型值2W
- 工作温度：0°C 至 +55°C
功能特点：
- 支持正交编码模式，可同时判断旋转方向和计数，无需额外方向传感器
- 内置硬件去抖动滤波，滤波时间可配置（0.1ms~10ms）
- 支持预设值比较（门限比较），计数值达到设定值时立即向处理器上报
- 支持计数器清零、预置、锁存功能
- 实时将计数数据上传至Mark VIe处理器，响应延迟低于1ms
- 每通道具备断线检测功能，传感器断开时输出固定报警值
- 支持32位计数器溢出中断，溢出时向处理器上报
应用场景：
- 燃气轮机转速测量（磁电式传感器或涡流式探头）
- 汽轮机轴向位移监测（正交编码器）
- 大型电动机位置反馈与速度控制
- 工业机器人关节角度测量
- 输送带速度监测
材质构成：
- PCB板：四层FR-4高TG板，含沉金工艺
- 计数器芯片：专用高速计数IC（如LS7366R或同等型号）
- 整形电路：施密特触发器，支持正弦波整形
- 连接器：欧式接线端子，铜合金镀镍触点
- 外壳：金属屏蔽外壳，铝合金材质
结构特征：
- 标准欧洲卡尺寸（160mm × 100mm）
- 前面板：4组LED指示灯（每通道：电源、计数、报警）+ 接线端子
- 背面：高密度Pin & Socket连接器
- 模块厚度约20mm
工作原理：
现场编码器输出A/B相正交脉冲信号，经接线端子进入模块。整形电路将信号转换为标准TTL电平后送入高速计数器芯片。正交模式下，芯片根据A相和B相的相位关系判断旋转方向，同时累加计数。计数值存入32位寄存器，处理器通过VMEbus每扫描周期读取一次。当计数值达到预设门限时，模块立即向处理器发送比较中断，处理器执行相应保护或控制逻辑。
安装要求：
- 安装于Mark VIe I/O机架标准插槽
- 编码器电缆使用屏蔽双绞线，屏蔽层单端接地
- HTL传感器需确认模块跳线设置与传感器类型匹配
- 模块插入方向与背板key槽对齐
使用注意事项：
- 计数频率超过10MHz时需使用专用高频模块，此模块不支持
- 编码器电缆长度不超过50米（高频信号衰减严重）
- 禁止将24V HTL信号直接接入TTL模式通道，会损坏模块
- 定期校准计数精度，建议每6个月用标准信号发生器验证
