描述

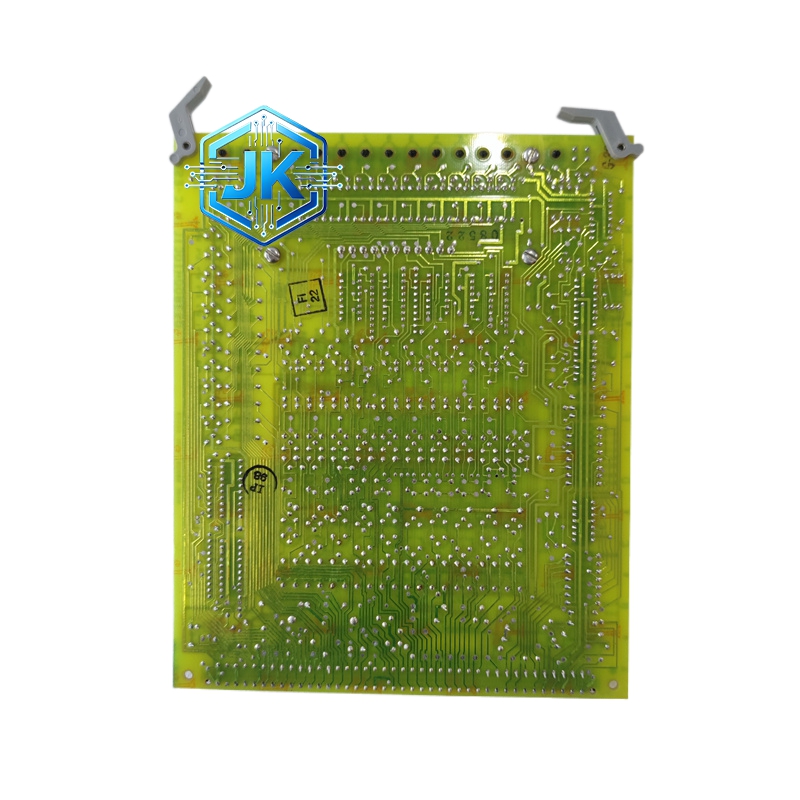

GE通用电气 DS3800HAIC1B1A Mark VI 高速模拟量输入模块
技术规格：
- 通道数：8路模拟量输入（AI）
- 输入信号：4-20mA / 0-10V / RTD（Pt100/Pt1000）/ TC（J/K/T/E/N/R/S/B型热电偶）
- 采样速率：100Hz（每通道，10ms周期）
- 分辨率：16位A/D转换
- 精度：±0.1% FS（AI），±0.5°C（TC）
- 隔离电压：通道间1500V DC隔离，AI与逻辑侧500V DC隔离
- 断线检测：支持（4-20mA<3.6mA报警）
- 冷端补偿：TC通道内置，精度±1°C
- 供电：+5V DC，VME背板供电
- 工作温度：0°C 至 +60°C
- 安装方式：VME/CPCI标准单槽
功能特点：
- 100Hz高速采样：适合振动信号、快速压力脉动等场合
- 双缓冲机制：采样数据先存入模块缓冲区，控制器读取时不影响下一次采样
- 抗混叠滤波：内置硬件低通滤波器（截止频率可配置）
- 通道独立配置：每个通道可独立设置信号类型和量程
材质构成：
- 外壳：阻燃PC/PA合金，UL94 V-0
- PCB：6层工业级，三防涂覆
- A/D芯片：16位Sigma-Delta型ADC，采样速率100kSPS
- 端子：镀金弹簧端子
结构特征：
- VME单槽板卡
- 前面板：每通道LED + Power/Run/Fault LED
- 背部：VME总线连接器 + 模拟量端子排（每通道独立）
工作原理：
控制器通过VME总线发起采样请求，模块内部多路复用器按顺序选通各通道，16位ADC以100Hz速率对每个通道进行A/D转换，转换结果存入模块双端口RAM。控制器通过VME总线周期读取数据。TC通道信号经冷端补偿后送入高精度ADC，RTD信号经恒流源激励后测量电阻值再转换为温度。
应用场景：
- 燃气轮机轴承振动监测（需高采样率捕捉高频振动）
- 蒸汽轮机快速压力变化监测
- 压缩机喘振监测
- 快速温度变化过程（如淬火、热处理）
安装要求：
- VME机架安装，注意与控制器槽位尽量靠近以减少通讯延迟
- RTD信号使用三线制接法，消除导线电阻影响
- TC信号使用与分度号匹配的补偿导线
使用注意事项：
- 高速采样模式下，VME总线带宽需求较大，需确保总线不过载
- 100Hz采样仅在需要时启用，常规场合10Hz已足够
