描述

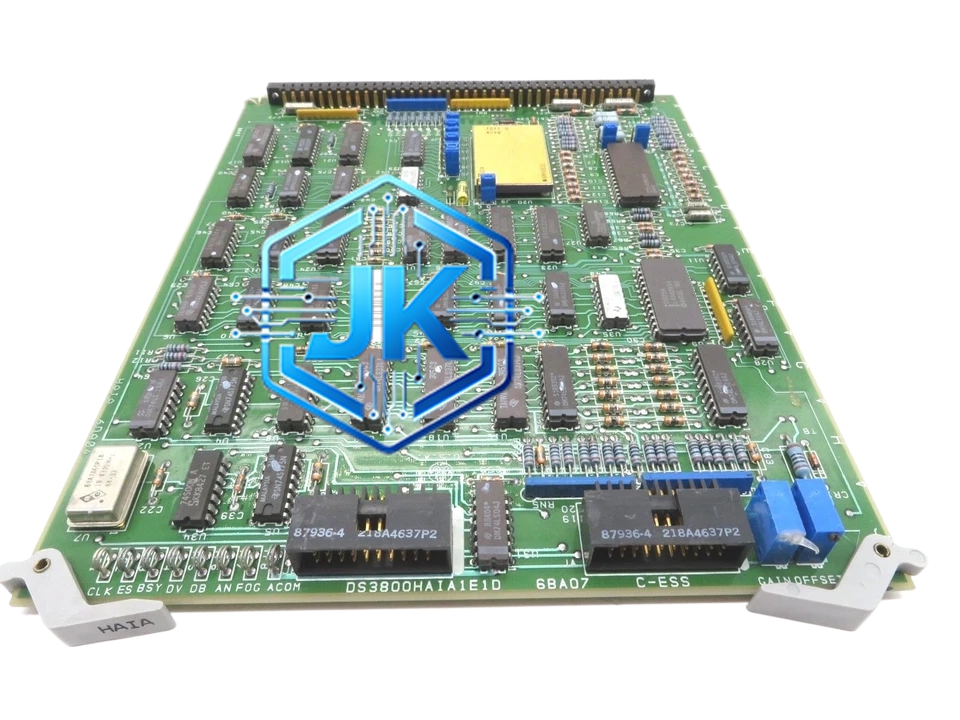

GE DS3800HAIA1E1D 模拟量输入模块
技术规格：
- 通道数：8路或16路模拟输入（单端或差分可选）
- 分辨率：16位A/D转换器（65536级量化）
- 输入范围：4-20mA / 0-10V / 0-5V / -10V至+10V，可软件配置每通道独立量程
- 采样速率：最高每通道250次/秒（全通道同时采样）
- 精度：±0.1%满量程（在25°C环境下），非线性误差＜±0.02%FS
- 隔离：通道间1500VDC隔离，现场到背板250VAC隔离
- 冷端补偿：支持热电偶输入时自动冷端补偿（CJC），补偿精度±1°C
- 断线检测：支持4-20mA信号断线检测，断线时输出预设安全值（如3.6mA或22mA）
- 输入阻抗：电流输入时约250Ω（4-20mA环路），电压输入时＞1MΩ
- 共模抑制比（CMRR）：＞120dB（50/60Hz）
- 工作电压：24VDC ±10%
- 功耗：典型值＜3W
功能特点：
- 高精度16位采集，满足精密过程控制需求（如电厂主蒸汽温度±0.5°C要求）
- 支持多种信号类型切换，一模块多用途，减少备件种类
- 断线检测功能，及时发现传感器断线或接触不良故障
- 通道间隔离设计，消除现场地环路干扰
- 支持HART协议（部分配置），可读取智能变送器的诊断数据
- 每通道独立配置，可设置不同量程、滤波时间、报警限值
- 内置数字滤波算法，可有效抑制高频噪声
材质构成：PCB板采用FR-4阻燃材料，外壳为阻燃ABS工程塑料，调理电路采用精密运算放大器（如OP07级别）与高精度基准源（如REF5025级别）。
结构特征：单槽宽度DS3800标准尺寸，前面板带通道状态LED指示灯，后部为标准接线端子排（每通道4个端子），每个通道预留4个接线端子，无需跳线即可设置为配电或不配电工作方式。
应用场景：温度测量（热电偶/热电阻）、压力变送器信号采集、流量计信号采集（电磁/涡街/孔板）、液位计信号采集、分析仪表信号接入（pH、导电率、溶氧等）
工作原理：现场4-20mA或0-10V信号经输入调理电路（含滤波、放大、保护）后送入高精度16位ADC进行模数转换。转换后的数字量经光耦隔离后通过DS3800高速背板传输至CPU模块。CPU根据量程配置将数字量换算为工程值（如温度℃、压力MPa），供控制算法使用。
安装要求：安装于DS3800背板，模拟量信号线必须使用屏蔽双绞线，屏蔽层单端接地（在模块侧接地），避免两端接地形成地环路。
使用注意事项：
- 输入信号不可超过量程范围，否则可能损坏ADC或导致数据溢出
- 热电偶输入需确认冷端补偿已启用，否则测温误差可达数十度
- 4-20mA输入时，信号线正负不可接反，否则读数为负值或满量程
- 长期使用后建议定期校准，建议校准周期为12个月
- 模块支持PROFIBUS-DP协议，通信速率可配置45.45kbps～93.75kbps
