描述

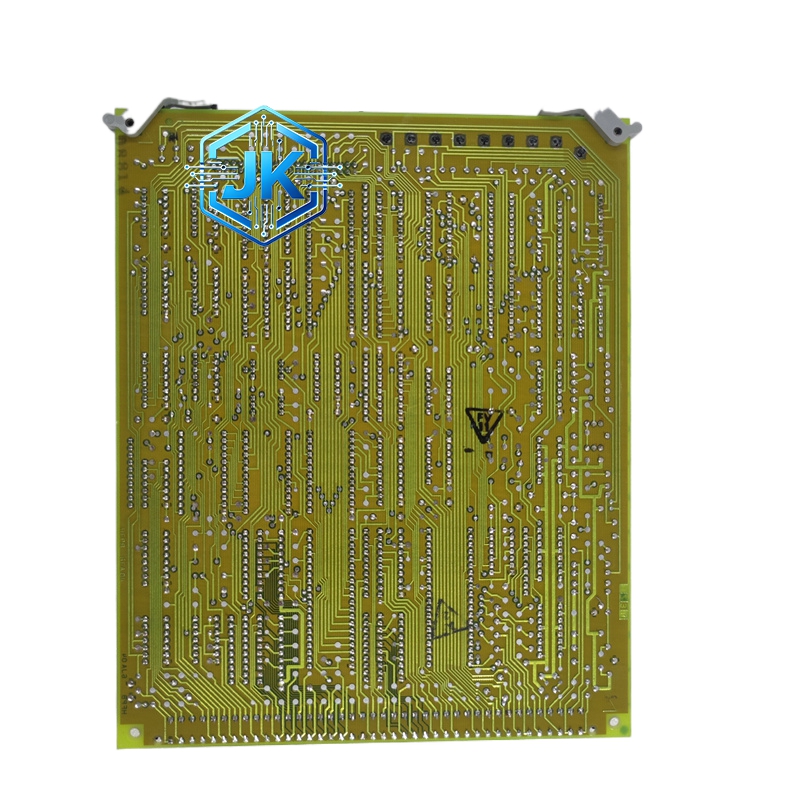

GE通用电气 DS3800DCMB1D1C Mark VI 双冗余以太网通讯模块
技术规格：
- 以太网口：双冗余10/100Base-T（RJ-45），A网/B网热备
- 协议支持：TCP/IP、UDP、Modbus TCP、EGD、OPC DA/HDA、SNMP
- 通讯速率：100Mbps全双工
- 切换时间：<50ms（A/B网故障自动切换）
- VME总线：VME64x
- 供电：+5V DC，机架背板供电
- 工作温度：0°C 至 +55°C
- 安装方式：VME标准单槽
功能特点：
- 双网热备：A/B网同时在线，任一网故障自动切换，通讯不中断
- 大数据传输：100Mbps带宽，支持历史数据批量上传、远程程序下载
- 协议网关：将Mark VI内部GE私有协议转换为标准Modbus TCP/OPC，实现与第三方系统互联
- SNMP支持：支持网络管理协议，可远程监控模块状态（在线/离线、流量、错误计数）
- IP地址管理：支持静态IP和DHCP两种配置方式
材质构成：
- 外壳：压铸铝合金 + 镀锌钢板，表面防静电喷塑
- PCB：8层工业级，三防涂覆
- 以太网PHY芯片：带磁隔离变压器，1500V隔离
- 接口：RJ-45 ×2，镀金触点，带LED指示
结构特征：
- VME单槽板卡
- 前面板：Ethernet A（绿）/ Ethernet B（绿）/ Fault（红）+ 每个网口TX/RX LED
- 背部：VME总线连接器 + RJ-45 ×2（A网/B网）
工作原理：
控制器通过VME总线将需要发送的数据包写入模块的发送缓冲区，模块内部TCP/IP协议栈将数据封装为以太网帧，经磁隔离变压器驱动后从RJ-45口输出。接收时，以太网帧经变压器隔离后送入PHY芯片，解包后存入接收缓冲区，控制器通过VME总线读取。A/B网通过模块内部的网络切换逻辑实现热备，主网故障时自动切换至备网，切换过程中未完成的TCP连接会重传。
应用场景：
- Mark VI控制器与DCS系统数据交换（如汽轮机协调控制信号）
- Mark VI控制器与SIS系统安全数据交换
- 远程工程师站接入（程序下载/上传、在线调试）
- 历史数据服务器连接（趋势记录、事件记录上传）
- 第三方OPC客户端访问Mark VI数据
安装要求：
- VME机架安装，建议安装于靠近控制器槽位的位置（S2或S3）
- A网和B网必须分别接入不同的网络交换机（不同UPS回路更佳）
- 以太网线使用Cat5e以上屏蔽双绞线，长度不超过100米
- 交换机端口建议配置为全双工、100Mbps
使用注意事项：
- A/B网不可接入同一交换机的同一VLAN（否则失去冗余意义）
- IP地址必须与DCS/SIS系统在同一子网
- 模块故障（Fault灯亮）时，控制器与外部系统通讯完全中断，需立即处理
- 定期检查交换机端口状态和错误计数
