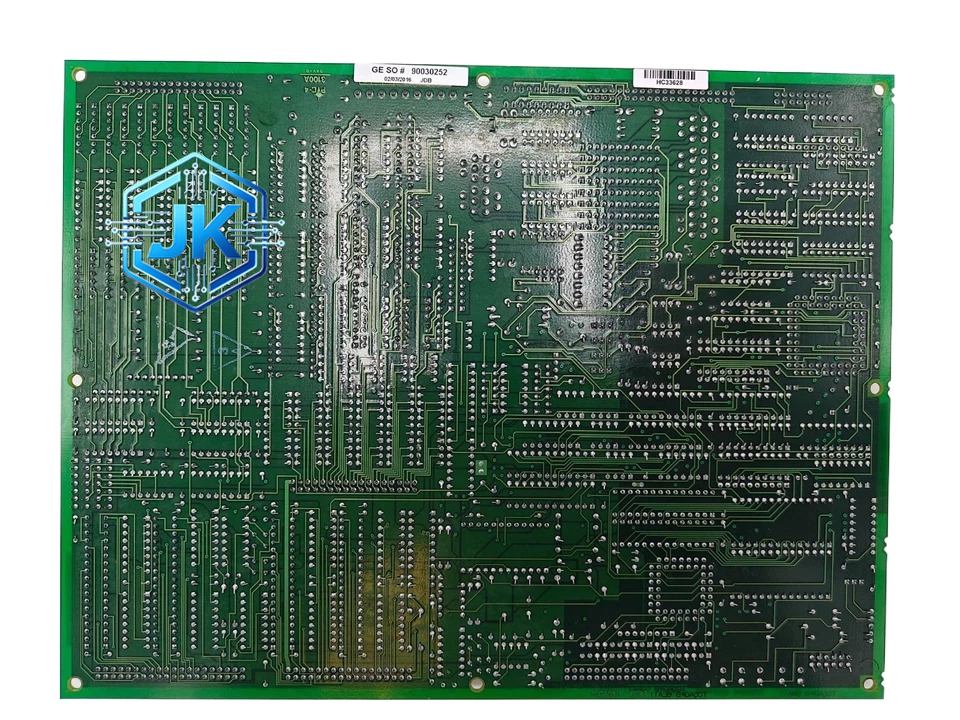

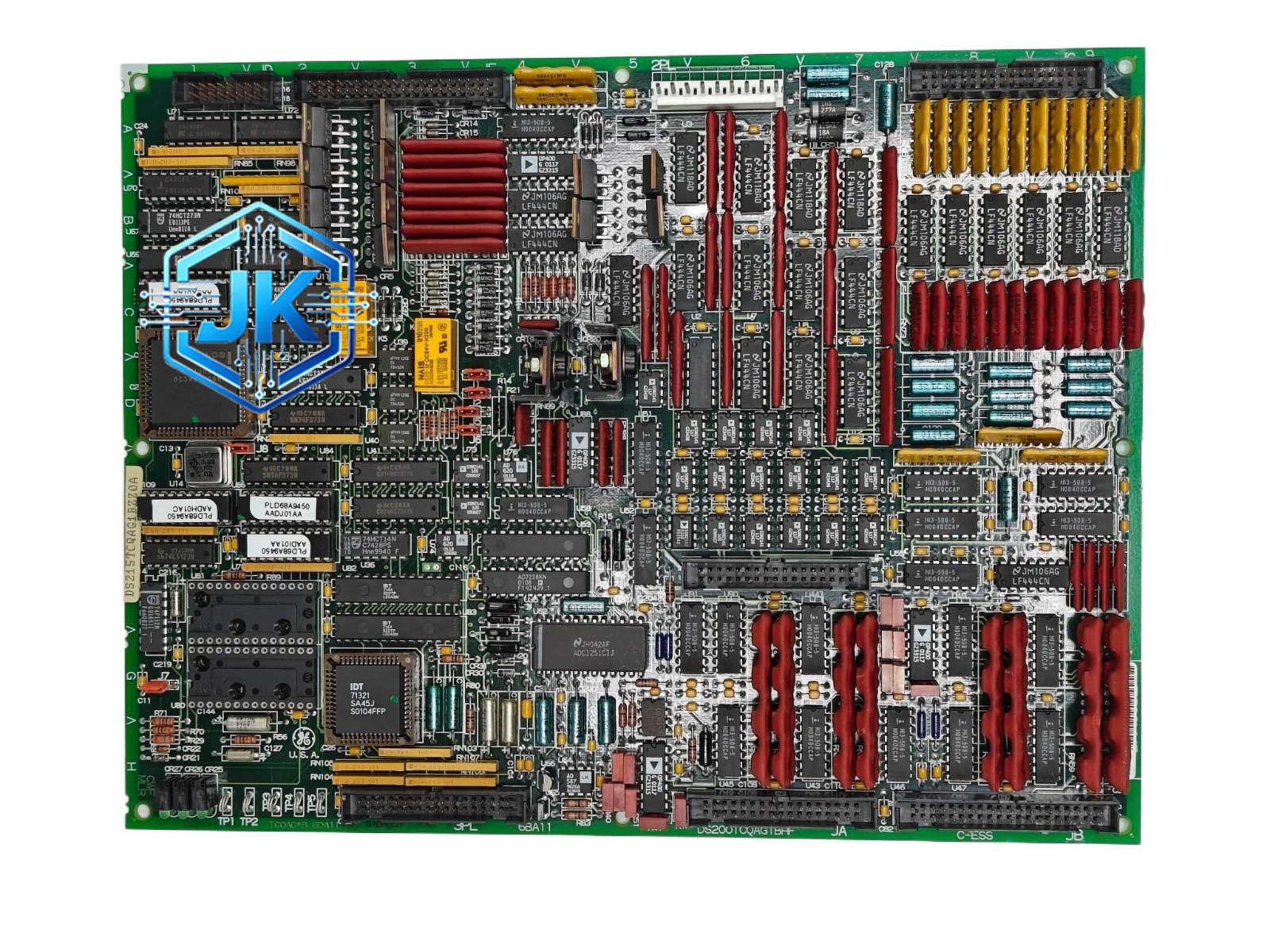

GE DS215TCCAG1BZZ01 — 热电偶温度采集模块（8通道带冷端补偿）
技术规格：
- 通道数：8路独立热电偶输入通道
- 热电偶类型支持：K、J、T、E、N、S、R、B全系列（通过软件配置选择）
- 测量范围：-200°C 至 +1800°C（依热电偶类型而定，K型为-200°C至+1370°C）
- 测量精度：±0.15°C（典型值，含冷端补偿），±0.3°C（最大值，全温度范围）
- 分辨率：16位ADC，分辨率优于0.01°C
- 冷端补偿：内置高精度NTC热敏电阻冷端补偿，补偿精度±0.3°C
- 输入阻抗：大于10MΩ（对热电偶信号影响极小）
- 隔离方式：每通道1500V DC光电隔离，通道对地隔离，通道间隔离
- 断线检测：支持开路检测（Open TC Detection），断线时输出固定值（如-50°C或上限报警值）并上传诊断
- 激励电流：无（热电偶为被动传感器，无需外部激励）
- 供电电压：+5V DC（板卡级）
- 安装方式：Mark VIe I/O机架标准欧洲卡插槽
- 扫描周期：典型50ms（8通道全部扫描）
- 功耗：典型值3W
功能特点：
- 每通道独立配置热电偶类型，同一模块上可混装不同类型热电偶（如4路K型 + 4路J型）
- 内置线性化修正表，支持NIST标准热电偶分度表，无需外部线性化器
- 断线检测功能在3秒内识别开路故障并上报处理器
- 每通道配备LED状态指示灯，绿灯常亮表示正常，红灯闪烁表示断线或超量程
- 支持远程校准，通过Mark VIe Toolbox可在线调整零点和满度
- 具备通道级自诊断，包括ADC故障检测、冷端补偿传感器故障检测
- 数据更新速率可配置，最高每通道10次/秒
应用场景：
- 燃气轮机排气温度（TTR/T3）监测，用于热通道温度保护
- 锅炉过热器、再热器管壁温度监测（防超温爆管）
- 汽轮机轴承金属温度（Babbitt温度）测量
- 发电机定子绕组温度监测
- 化工反应器温度过程控制
- 水泥窑、玻璃窑炉温度监测
材质构成：
- PCB板：四层FR-4高TG（Tg≥175°C）玻璃纤维环氧树脂板，含沉金工艺和三防漆涂层
- ADC芯片：高精度16位模数转换器（如Analog Devices AD7792或等效型号），内置PGA可编程增益放大器
- 冷端补偿传感器：高精度NTC热敏电阻（10kΩ @ 25°C），精度±0.1°C
- 连接器：欧式接线端子排，铜合金镀镍触点，抗氧化性能优良，接触电阻小于10mΩ
- 外壳：金属屏蔽外壳，铝合金材质，表面喷塑处理，EMC屏蔽效能≥55dB
结构特征：
- 标准欧洲卡尺寸（160mm × 100mm），符合IEEE 1101.1 / IEEE 1101.10规范
- 前面板设有8组LED指示灯（每通道1个）+ 8组接线端子排，端子排按通道编号清晰标注
- 背面为高密度Pin & Socket连接器，含+5V供电引脚、地线引脚和8路信号引脚
- 模块厚度约22mm，重量约250g
- 板面布局规整，冷端补偿传感器紧贴端子排安装，确保与现场温度一致
工作原理：
热电偶传感器因两端温差产生毫伏级电压（如K型热电偶约41μV/°C），该微弱信号经屏蔽电缆进入模块。信号首先经过多路复用器选择通道，然后送入16位ADC进行模数转换。转换前，PGA可编程增益放大器根据热电偶类型自动调整放大倍数（如K型放大128倍，S型放大256倍）。同时，内置NTC热敏电阻实时测量端子排处的环境温度（即冷端温度），处理器根据NIST分度表查表计算出对应的冷端补偿电压，将其叠加到热电偶信号上，得到等效于冷端为0°C时的热电势。最终，处理器将补偿后的数字量换算为工程温度值。若检测到输入开路（电阻大于1MΩ），模块立即输出断线报警值并点亮红灯。
安装要求：
- 安装于Mark VIe标准I/O机架内，需配合专用背板使用
- 热电偶补偿导线必须使用与热电偶类型匹配的延长线（如K型热电偶配KX补偿导线），禁止混用
- 补偿导线与动力电缆需分开走线，间距不小于30cm，交叉时保持90°角
- 端子排处的冷端补偿传感器需与现场环境温度一致，禁止被发热元件直接烘烤
- 模块插入方向需与背板key槽对齐，禁止带电插拔
使用注意事项：
- 热电偶补偿导线的极性必须正确，接反会导致测量值偏低约两倍温差
- 现场存在强电磁干扰时（如大电机启动附近），必须使用屏蔽补偿导线且屏蔽层单端接地
- 断线检测功能需在Mark VIe组态软件中启用，否则断线时模块输出随机值
- 不同类型热电偶不可接入同一通道，混装时需在组态中逐通道指定类型
- 建议每12个月进行一次精度校准，使用标准热电偶模拟器验证
- 长期不用的通道建议短接或接入已知温度源，防止端子氧化
