描述

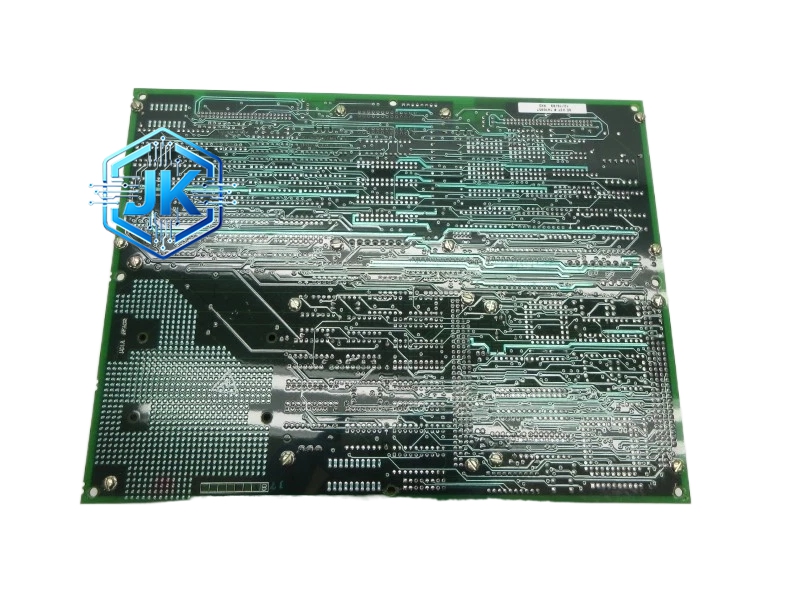

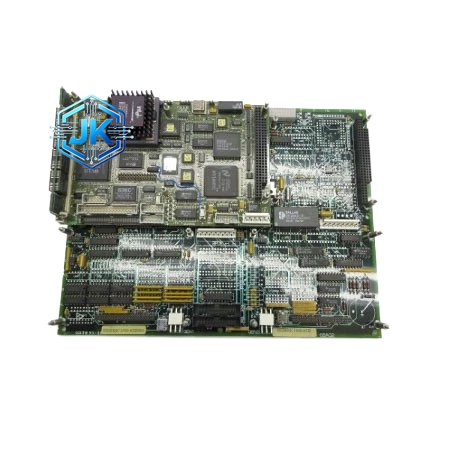

GE DS215SDCCG3AZZ01B — Mark VIe 双通道串行通信接口模块
技术规格：
- 串口数量：2 个独立串口（Channel A + Channel B）
- 接口类型：RS-232（全双工）+ RS-485（半双工，可软件切换）
- 通信速率：300bps 至 115200bps（软件可配置）
- 数据位：7 位或 8 位（可配置）
- 停止位：1 位或 2 位（可配置）
- 校验方式：无校验、奇校验、偶校验、标记校验、空格校验（可配置）
- 流控方式：无流控、XON/XOFF 软件流控、RTS/CTS 硬件流控（可配置）
- 支持协议：Modbus RTU/ASCII、GE SRTP、DNP3.0、IEC 60870-5-101/104（可选）
- 最大连接设备数：RS-485 模式下最多 32 个从站（地址 1-32）
- 串口隔离：每个串口独立 2500V DC 电气隔离
- ESD 保护：±15kV 空气放电 / ±8kV 接触放电
- 工作温度：0°C 至 +60°C
- 存储温度：-40°C 至 +85°C
- 背板总线：VME64x
- 供电：+5V / +3.3V，由 VME 背板供电
- 功耗：约 2W
- 尺寸：3U VME 模块，160mm × 233.4mm × 100.3mm
- 重量：约 0.7kg
功能特点：
- 双独立串口：2 个串口可同时与不同设备通信，互不干扰，一路采集数据、一路发送控制指令
- RS-232/RS-485 自动切换：通过软件配置即可在 RS-232 和 RS-485 之间切换，无需更换硬件
- Modbus 主从通吃：既可作为 Modbus 主站轮询从站数据，也可作为 Modbus 从站响应上位机查询
- 32 从站支持：RS-485 模式下最多连接 32 个从站设备，满足多设备采集需求
- 每串口独立隔离：2500V DC 隔离确保串口间和串口与 CPU 间完全电气独立
- ESD 保护：±15kV 空气放电保护，适合现场电磁环境恶劣的场合
- LED 诊断：每个串口配有 TX、RX、FAULT 三色 LED，通信状态一目了然
- 软件配置灵活：波特率、数据位、停止位、校验、流控全部软件可配置
应用场景：
- 电厂与智能电表之间的 Modbus 通信（电量采集）
- 电厂与变频器之间的串行通信（转速控制）
- 电厂与现场 PLC 之间的数据交换（状态采集）
- 电厂与保护继电器之间的通信（保护信息上传）
- 水处理厂与现场仪表之间的 Modbus 通信
- 化工过程与智能阀门定位器之间的通信（HART over RS-485）
材质构成：
- 外壳：铝合金压铸框架 + 钢质前面板
- PCB：4 层 FR-4 板，数字区与模拟区物理隔离，串口区加装金属屏蔽罩
- 串口芯片：TI MAX3100 或同等品质 UART 芯片，带硬件 FIFO 缓冲
- 隔离元件：Silicon Labs Si86xx 系列数字隔离器，2500V DC 隔离
- ESD 保护：TVS 二极管阵列
- 接线端子：Phoenix Contact 弹簧夹紧式端子，镀金触点
- 连接器：DB-9 串口连接器，金属外壳
结构特征：
- 3U VME 标准模块
- 前面板设有 2 组 DB-9 串口连接器（Channel A + Channel B）
- 每组串口配有 TX、RX、FAULT 三色 LED
- 顶部设有拨码开关用于配置串口参数（波特率、地址等）
- 前面板左下角设有模块型号标签
工作原理：
CPU 板通过 VME 总线下发通信指令至模块，模块内置的 UART 芯片根据配置的波特率、数据位、停止位、校验方式将并行数据转换为串行数据，经隔离后通过 DB-9 接口发送至外部设备。接收端数据经隔离后送入 UART 芯片转换为并行数据，通过 VME 总线上传至 CPU。RS-485 模式下，模块内置地址滤波功能，只响应地址匹配的数据帧，忽略其他从站的数据。
安装要求：
- 插入 Mark VIe 机架任意 3U VME 插槽
- RS-232 串口使用屏蔽电缆，长度不超过 15 米
- RS-485 串口使用屏蔽双绞线，长度不超过 1200 米（9600bps 时）
- RS-485 总线两端需加装 120Ω 终端电阻
- 接地电阻小于 4Ω
使用注意事项：
- 通信协议配置需在 Toolbox 中逐项设置，与对端设备严格匹配
- RS-485 总线上设备地址不可重复
- 固件升级前务必备份通信配置
- 定期检查各端口 LED 状态，异常时优先排查物理连接
- 禁止在带电状态下插拔串口电缆
