描述

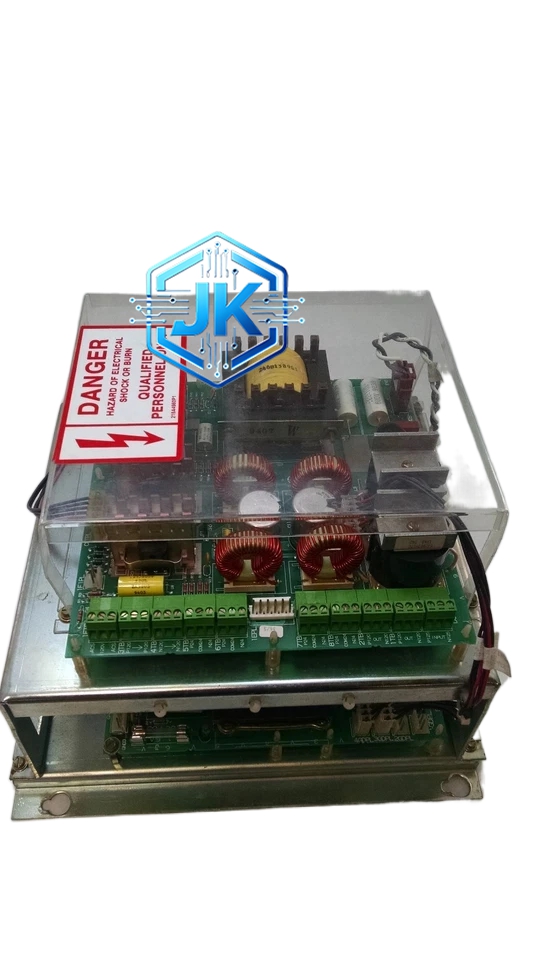

GE DS2020EXPSG1 扩展I/O模块（Mark VIe系列PLC专用）
技术规格：
- 通信协议：GE SRTP高速同步串行总线协议
- I/O通道总数：40路（20路数字量输入 + 20路数字量输出）
- 输入信号类型：干接点、湿接点、24V DC电平信号
- 输出信号类型：继电器输出、晶体管输出（根据子型号配置）
- 工作电压：5V DC（通过背板总线供电，模块自供电）
- 通信速率：最高10Mbps，支持全双工通信
- 扫描周期：小于1ms（与主控制器同步）
- 工作温度范围：0℃ 至 +60℃（工业级宽温设计）
- 存储温度范围：-40℃ 至 +85℃
- 相对湿度：5% 至 95%（无凝露条件下）
- 安装方式：DIN导轨 / 机架式背板安装
- 防护等级：IP65（前面板），IP20（背板侧）
- 尺寸：标准Mark VIe卡件尺寸（约165mm × 100mm × 25mm）
- 重量：约350g
功能特点：
- SRTP高速同步通信：采用GE自研的SRTP协议，该协议支持确定性实时通信，响应延迟严格控制在1ms以内，确保所有I/O数据与主控制器扫描周期完全同步，这对于燃气轮机等高速控制系统至关重要
- 热插拔支持：模块支持带电插拔操作，即在系统运行状态下可以安全地插入或拔出模块，而不会导致主控制器停机或数据丢失。拔出时模块自动将输出切换至预设安全状态
- 独立LED状态指示：每一路I/O通道均配置独立的绿色LED指示灯，绿色表示通道正常激活，红色表示通道故障或通信异常，黄色表示通道处于待机状态，便于现场维护人员快速定位故障通道
- 内置看门狗定时器：模块内部集成独立看门狗（Watchdog）电路，当SRTP通信中断超过预设时间（通常为100ms）时，看门狗自动触发，将所有输出通道强制切换至安全状态（通常为关断或保持最后状态），防止失控
- 通道电气隔离：输入通道与输出通道之间采用光电耦合器完全隔离，隔离电压高达1500V DC，有效防止现场大电流设备对控制系统造成干扰或损坏
- 电磁兼容防护：模块内置TVS二极管、共模电感、RC滤波网络等EMC防护电路，符合IEC 61000-4-2（ESD）、IEC 61000-4-4（EFT）、IEC 61000-4-6（传导抗扰度）等工业电磁兼容标准
- 自诊断功能：模块上电后自动执行BIST（Built-In Self Test）自检程序，检测PCB、连接器、通信接口等硬件是否正常，自检结果通过SRTP总线上报主控制器
应用场景：
- 燃气轮机控制系统：为Mark VIe主控制器扩展外围I/O，采集燃气轮机的温度、压力、振动、转速等传感器信号，驱动燃料阀、导叶执行器、冷却水阀等执行机构
- 蒸汽轮机辅助系统：用于蒸汽轮机的给水系统、凝结水系统、润滑油系统、密封油系统等BOP（Balance of Plant）辅助设备的信号采集与控制
- 联合循环电厂机岛控制：在联合循环电厂中，该模块用于扩展机岛控制系统的I/O容量，覆盖HRSG（余热锅炉）、汽轮发电机、冷却塔等设备的监控
- 大型工业过程控制：石化、冶金等行业的DCS系统中，作为远程I/O站使用，将现场信号通过SRTP总线回传至中央控制室
材质构成：
- 外壳：采用工业级铝合金压铸成型，表面经过阳极氧化处理并喷涂环氧树脂防腐蚀涂层，具有优异的耐盐雾、耐酸碱性能
- PCB板：采用6层FR-4高Tg（玻璃化转变温度170℃以上）多层板，焊点采用SAC305无铅焊料，符合RoHS环保标准
- 连接器：采用镀金铍铜合金触点，镀金厚度不低于30μin（约0.76μm），确保在高温高湿环境下仍能保持低接触电阻（小于50mΩ）
- 密封件：采用硅橡胶O型圈密封，耐温范围-55℃至+200℃
结构特征：
- 采用标准化Mark VIe卡件尺寸设计，可直接插入Mark VIe标准机架式背板的任意插槽
- 前面板：设有40个独立LED指示灯（每通道1个）、模块型号标识、通道编号标识
- 背面：设有SRTP高速通信接口（双冗余设计）、5V DC电源接口、I/O信号接线端子排
- 侧面：设有DIN导轨卡扣，安装时只需将模块推入导轨即可锁定
工作原理：
模块上电后首先执行自检程序，确认硬件正常后向主控制器发送”就绪”信号。主控制器通过SRTP总线以固定周期（通常为10ms或20ms）向模块下发I/O刷新指令。模块接收到指令后，首先读取所有输入通道的状态（通过光耦隔离后的数字信号），将数据打包后通过SRTP总线上传至主控制器；同时接收主控制器下发的输出控制字，经光电隔离后驱动输出继电器或晶体管开关，从而控制现场执行机构。整个过程在1ms内完成，与主控制器扫描周期严格同步。
