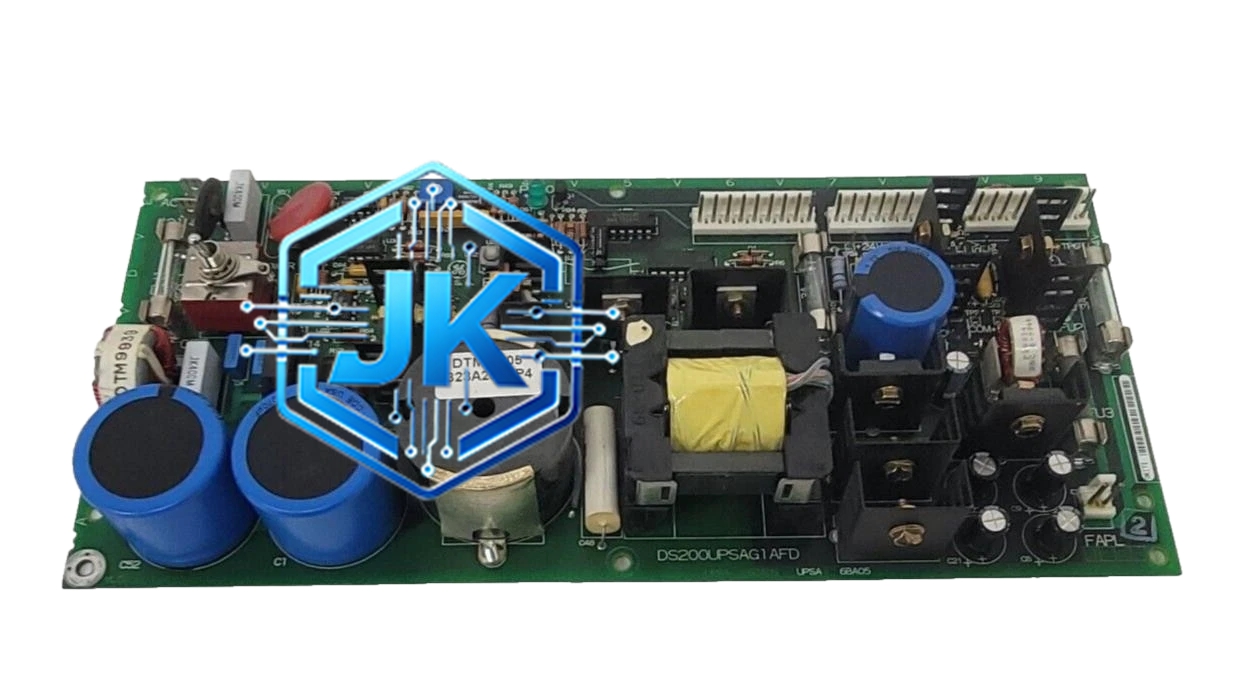

GE DS200UPSAG1AFD 不间断电源单元
技术规格：
- 型号：DS200UPSAG1AFD
- 输入电压：100-240V AC ±15%（全球通用）
- 输出电压：24V DC ±2%
- 输出功率：500VA / 300W
- 输出电流：最高 10A
- 电池类型：密封铅酸蓄电池（内置，不可外扩）
- 切换时间：< 4ms（部分资料标注 < 10ms，均为零感知切换）
- 备用时间：满载约 30 分钟
- 充电时间：完全放电后约 8 小时
- 显示方式：LED 状态指示灯（电源正常 / 电池低压 / 故障）
- 报警功能：电池低压报警、过载报警，继电器触点断开 + LED 闪烁
- 工作温度：0°C 至 +40°C
- 存储温度：-20°C 至 +60°C
- 安装方式：机架式安装（Mark VI 机箱导轨）
- 防护等级：IP20
- 认证：UL、CE、cULus
功能特点：
- 零切换时间：市电→电池切换 < 4ms，控制系统完全无感
- 内置充电管理：自动浮充/均充切换，电池健康度由系统持续监控
- 面板操作便捷：配备复位按钮，无需断电即可重启单板；3 个保险丝 + 3 个 9 针连接器，方便现场维修
- 散热设计：板载 3 个突出式散热器，必须保留周围空气流通间隙，不可夹装在其他卡件之间
- 测试点齐全：AC1、AC2、DCOM、CCOM 等测试点，维修人员可直接用仪表定位故障
- 不支持外部电池扩展：备用时间为固定 30 分钟（满载），需整体更换模块
材质构成：
- 外壳：金属（铝合金）
- 电路板：FR-4 环氧树脂玻璃纤维板
- 电池：密封铅酸式
- 散热器：铝制突出式鳍片
结构特征：
标准 Mark VI 模块尺寸，适配 GE Mark VI/VIe 机箱导轨安装；前面板集成 LED 指示灯、复位按钮、测试按钮；板载 3 个 9 针连接器、多个滤波电容及散热鳍片，整体为单面 PCB + 散热器突出结构。
工作原理：
正常运行时，交流市电经整流滤波后输出稳定 24VDC，同时为内置铅酸电池浮充；市电中断瞬间，电池立即接管供电，切换时间 < 4ms，确保 Mark VI 控制器、I/O 模块等核心部件不掉电；电池电压低于阈值时，LED 报警 + 继电器触点断开，通知运维人员处理。
安装要求：
- 安装于 Mark VI 控制柜指定插槽，需连接 AC 输入线（L/N/PE）和 DC 输出线（24V/GND）
- 散热器周围必须保留自由空气流通间隙，不可夹在其他电路板之间
- 拆卸主板时需小心防止散热器撞击柜内其他组件，否则可能从电路板上折断
- 接地需遵循系统地、屏蔽地、保护地分离原则，避免地环流干扰 PLC 逻辑电路
使用注意事项：
- 电池寿命：正常使用 3-5 年，取决于环境温度和充放电频率
- 每月测试：建议每月进行一次备用时间测试，记录电池电压和性能数据
- 环境清洁：保持控制柜清洁，避免灰尘积聚影响散热
- 电池更换：必须由专业人员按操作手册执行，注意安全规范；不可自行拆解电池
- 复位操作：遇到板卡错误时，按前面板复位按钮即可重启单板，无需整机断电
- 不可外扩电池：该模块不支持外部电池扩展，如需更长备用时间需更换更高配置模块
应用场景：
燃机控制系统（Mark V/VI）、电厂 DCS、石化装置 Mark VI 控制柜、钢铁厂控制系统等对电源连续性要求极高的工业场景。
