描述

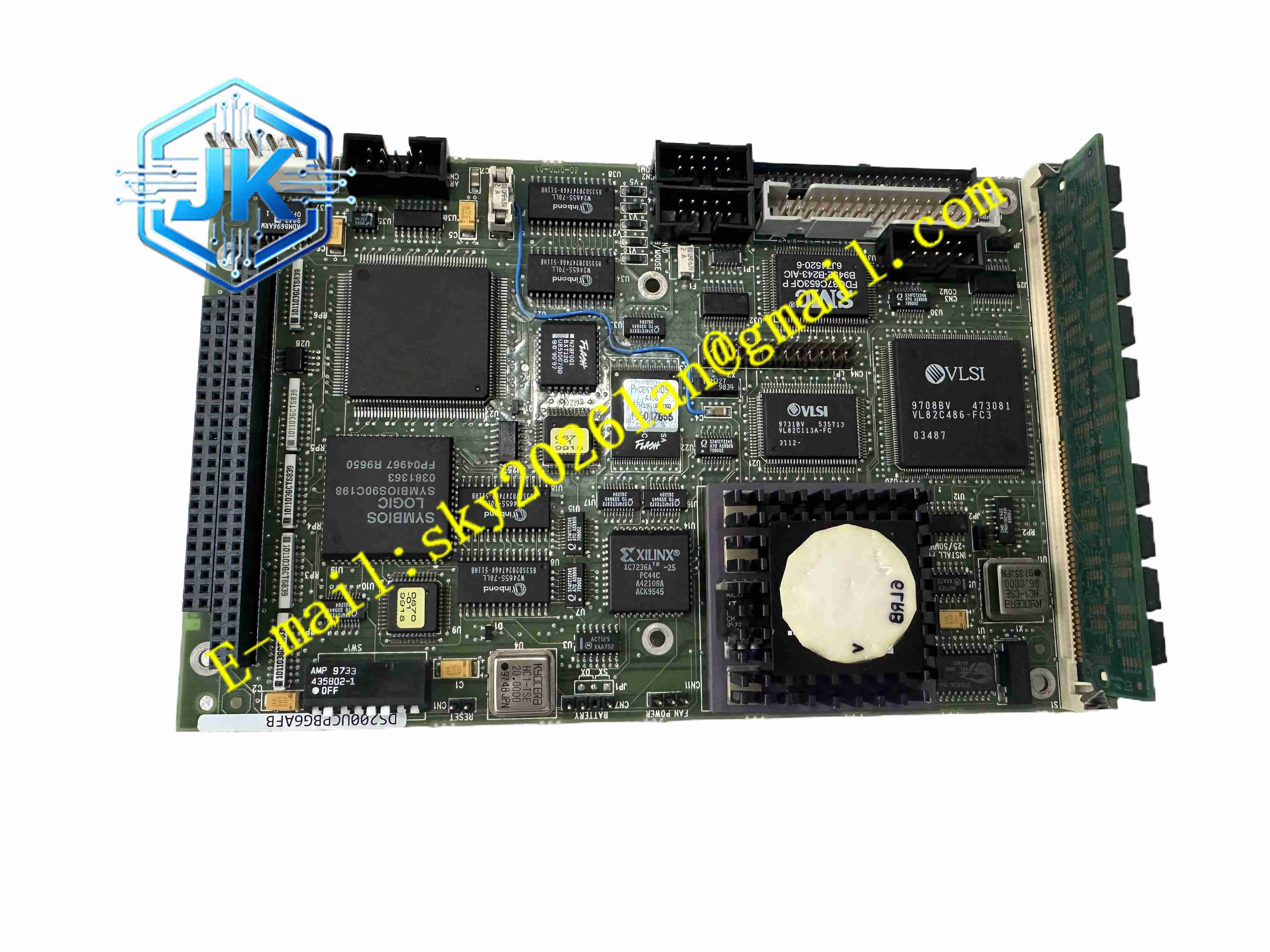

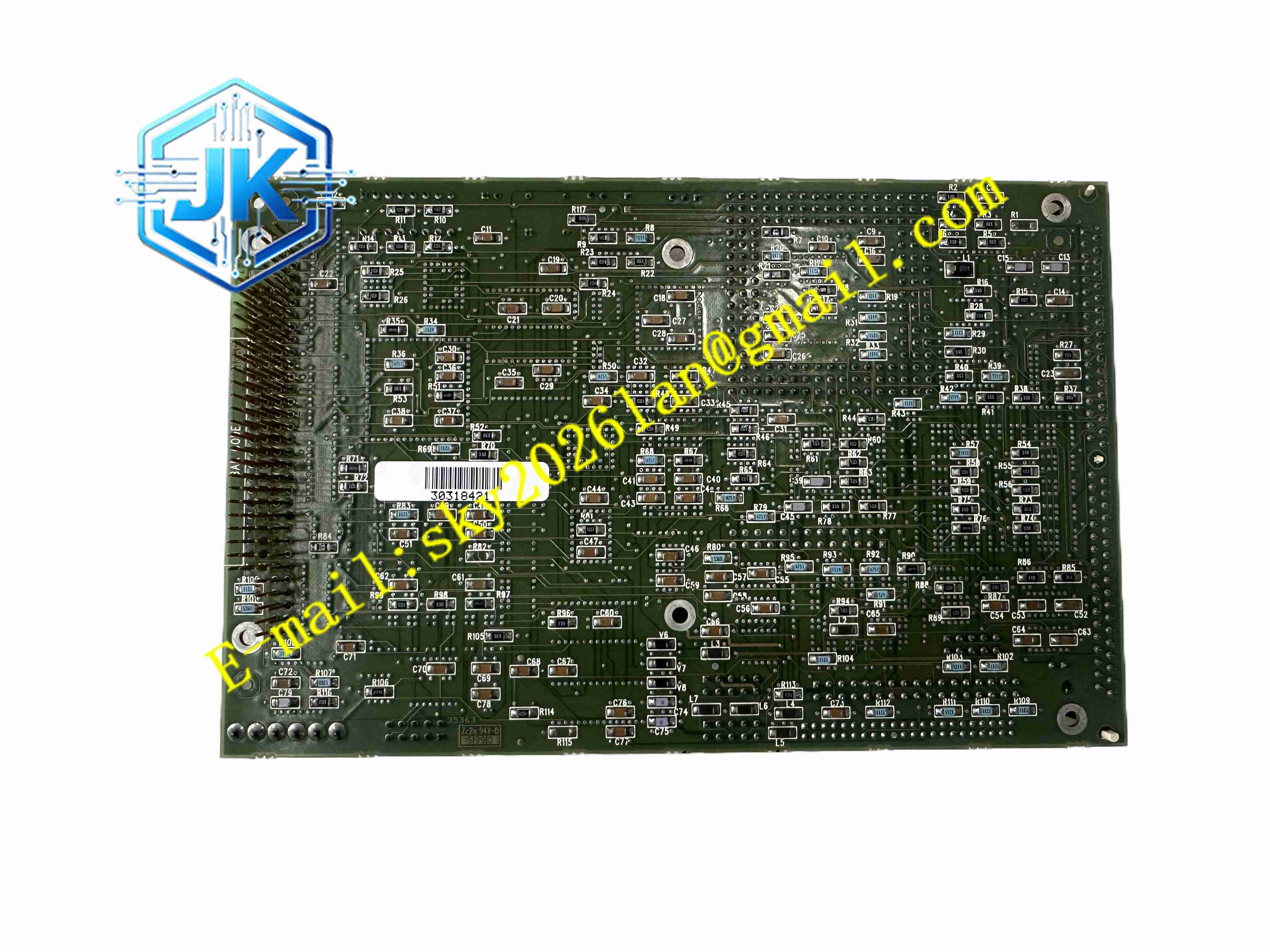

GE DS200UCPBG6AFB
技术规格
- 处理器：80486DX 实时处理器
- 内存：SIMM DRAM 内存插槽，EPROM 固件存储插座
- 背板总线：COREBUS 高速背板总线
- 网络接口：ARCNET 网口
- 串行接口：双路 RS232 调试串口
- 供电：机架背板 DC5V 供电
- 工作温度：0℃～60℃
- 存储温度：-40℃～+85℃
- 防护等级：IP20
- 安装方式：机架插槽插卡安装
功能特点
- 实时执行涡轮机组控制算法，完成转速、负荷、燃料量闭环调节
- COREBUS 背板总线，实现同机架内各控制板卡高速数据包交互
- ARCNET 网络接口，连接操作员站与其他控制机架
- 双 RS232 串口，用于本地调试、参数上传下载、故障诊断
- 硬件 DIP 拨码开关与跳线，完成板卡硬件地址与系统组态设置
- 前面板 LED 指示灯，显示板卡电源、总线通讯、故障状态
- 内置硬件安全联锁逻辑，超速、火焰丢失、润滑油低压等信号触发机组跳闸
- 板载故障记录存储，保存跳闸事件、运行参数历史记录
- 支持热插拔维护，故障板卡可在线更换，更换完成自动同步参数
应用场景
- 发电厂 GE Mark V 燃气轮机控制系统
- 蒸汽轮机机组调速与保护系统
- 油气电站燃气发电机组 Mark V 控制机架
- 大型工业驱动透平机组安全保护控制
材质构成
- PCB 基材：FR4 多层玻纤工业级电路板，三防涂层
- 核心器件：80486DX 处理器、EPROM 芯片、SIMM 内存
- 通讯芯片：ARCNET 收发芯片、RS232 串口驱动芯片
- 连接器：镀金边缘背板连接器、DB9 串口连接器
- 无源元件：钽电容、精密采样电阻、压敏浪涌吸收器件
- 金属件：金属挡片、固定螺丝
结构特征
- 标准机架插卡子板，直接插接在 UCPB 主板插槽内部
- 板卡边缘镀金金手指，与 UCPB 主板实现电气连接
- 板载 DIP 拨码开关、跳线座，用于硬件组态
- 板卡正面设置多颗 LED 状态指示灯
- 内部电路分区，处理器运算区、总线接口区、模拟采集区分隔布局
- 板卡加固设计，适应电站厂房振动环境
工作原理 机架背板提供 DC5V 电源，板卡处理器从 EPROM 加载固件，通过 COREBUS 总线采集机架内 I/O 板卡的温度、压力、转速、开关量信号，执行涡轮控制 PID 算法，输出燃料调节指令与联锁跳闸信号。ARCNET 网络上传机组运行数据至操作员站，RS232 串口支持工程师本地调试。当检测到危险工况，硬件回路快速触发机组紧急停机，同时记录故障事件。
安装要求
- 断电、防静电环境下，将板卡插入 UCPB 主板插槽，锁紧固定螺丝
- 核对 DIP 拨码与跳线设置，匹配机组项目组态
- RS232 调试线缆使用屏蔽串口线，屏蔽单点接地
- 控制柜机架可靠接地，接地电阻满足电站规范
- 机柜内部保持通风，避免高温与粉尘堆积
- 环境温度维持 0℃～60℃，禁止凝露
使用注意事项
- 拆装全程佩戴防静电手环，静电会直接损坏板卡芯片
- 上电前检查背板连接器无氧化、针脚弯曲
- 机组运行时禁止拔插板卡，仅允许系统支持热维护模式下在线更换
- 更换板卡后，重新下载机组固件与参数，校验保护定值
- 故障检修时读取板卡内部故障事件记录，定位跳闸原因
- 备件存放于防静电、防潮密封箱
