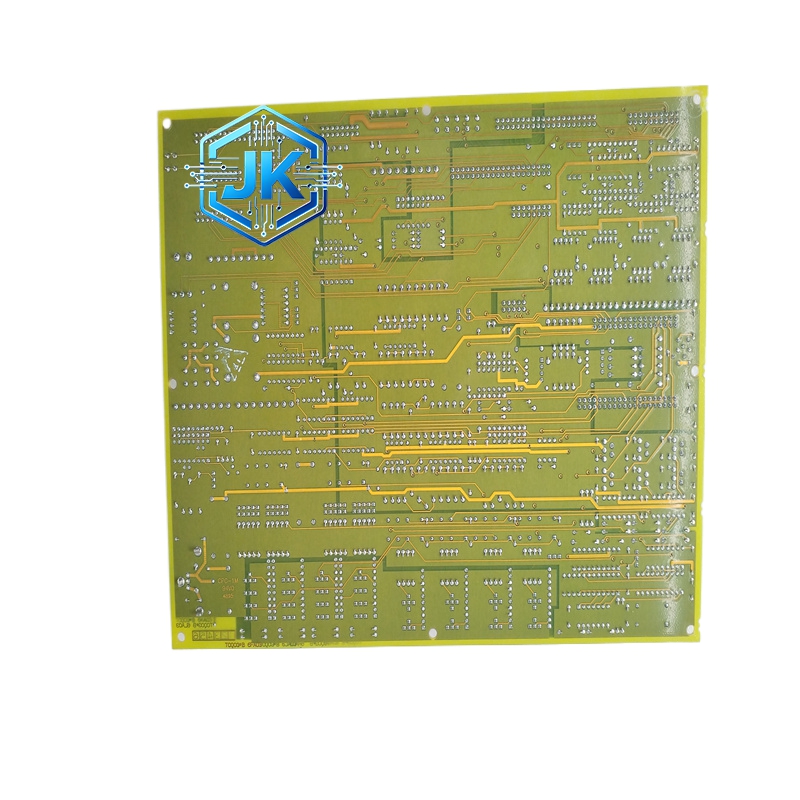

GE DS200TCQAG2BHF 8 通道热电偶输入模块

产品简介

该型号为 GE Fanuc Mark VIe 系列的 8 通道热电偶输入模块,专用于采集 K/J/T/E/N/R/S/B 型热电偶信号。模块内置高精度冷端补偿和 NIST 多项式线性化算法,直接向处理器输出工程值(温度),无需控制器再进行信号转换和线性化计算。是电厂汽轮机、燃气轮机温度测量和化工过程控制中温度采集的标准配置模块。后缀 2BHF 表示该版本为 8 通道、B 型热电偶支持增强、H 级精度、F 型冷端补偿。

分类:
获取报价/现货咨询
电话 19084694177
微信 19084694177
邮箱 sky2026lan@gmail.com
微信二维码
微信扫码

描述

GE DS200TCQAG2BHF 8 通道热电偶输入模块

技术规格

参数项 详细指标
模块类型 8 通道热电偶输入模块
适配系统 GE Mark VIe
通道数量 8 路
支持热电偶类型 K、J、T、E、N、R、S、B(全部八种标准分度号)
分辨率 16 位 A/D 转换(65536 级)
精度(K 型) ±1.5°C(0°C 至 500°C 范围内)
精度(J 型) ±2.0°C(0°C 至 750°C 范围内)
冷端补偿精度 ±0.5°C
采样速率 10 次/秒/通道(全通道同步采样)
通道间隔离 500 VDC
输入阻抗 大于 10 MΩ
断线检测 支持,断线时输出特定故障值并上报
供电电压 +5V DC(VME 总线供电)
工作温度 0°C 至 60°C
存储温度 -40°C 至 85°C
LED 指示 8 颗绿色 LED(每通道一颗,通道正常时亮)
功耗 约 2.5W
尺寸 Mark VIe 标准模块尺寸
重量 约 0.3 kg

功能特点

  • 8 通道全热电偶支持:全部 8 个通道均支持 K/J/T/E/N/R/S/B 八种热电偶,无需区分通道类型,配置灵活
  • 内置冷端补偿:模块内部集成高精度温度传感器(±0.5°C),自动补偿热电偶参考端(接线端子处)温度误差,无需外部冷端补偿盒
  • 内置线性化:自动进行 NIST 多项式线性化,将热电偶的毫伏信号直接转换为温度值,控制器无需再查表或计算
  • 断线检测:热电偶断线时,模块自动检测并输出特定故障值(如 -50°C 或 9999°C),同时上报断线故障代码至处理器
  • 通道间隔离:500 VDC 隔离,消除通道间串扰和地环路干扰
  • 全通道同步采样:8 个通道同时采样,采样时刻一致,适合需要多点同步测量的场合(如汽轮机轴承温度监测)
  • 自诊断:上电时自动检测所有通道的输入状态,异常通道自动标记并上报

应用场景

  • 汽轮机轴承温度测量:采集汽轮机各轴承温度(通常使用 K 型热电偶),参与轴承保护逻辑
  • 燃气轮机排气温度测量:采集燃气轮机排气温度(通常使用 K 型或 N 型热电偶),参与燃烧控制
  • 锅炉蒸汽温度测量:采集过热器、再热器蒸汽温度(通常使用 K 型热电偶)
  • 化工反应釜温度测量:采集反应釜内部温度(通常使用 J 型或 K 型热电偶)
  • 排气烟温测量:采集锅炉排烟温度(通常使用 K 型热电偶)

性能参数(详细)

参数 数值
A/D 转换位数 16 位
满量程范围(K 型) 0°C 至 1372°C
满量程范围(J 型) 0°C 至 750°C
满量程范围(T 型) -200°C 至 350°C
转换时间 100 μs(典型值)
通道间串扰 小于 -80 dB
噪声(RMS) 小于 0.5°C
绝缘强度 1500 VDC,1 分钟无击穿
MTBF 大于 120000 小时

材质构成

部件 材质
外壳 铝合金压铸(ADC12),阳极氧化处理
电路板 FR-4,6 层 PCB
A/D 转换器 TI ADS1256(24 位 delta-sigma ADC,实际使用 16 位精度)
冷端补偿传感器 高精度数字温度传感器(如 TI TMP117,±0.5°C)
隔离器 ADI ADuM1201,500 VDC 隔离
基准电压源 TI REF5050(5.000V ± 0.05%)
端子排 绿色可插拔端子,PA66 尼龙,额定 5A/针
连接器 VME 总线双连接器
焊接工艺 无铅 HASL
LED 红色高亮 LED(每通道一颗,实际为绿色指示正常)

结构特征

  • Mark VIe 标准模块尺寸
  • 前端面板设有 8 颗绿色 LED 指示灯,均匀排列,每颗对应一个通道
  • 前端面板左侧设有 4 位拨码开关(模块地址设定)和 4 位 DIP 开关(每通道一个,用于设定热电偶类型)
  • 前端面板右侧设有 8 路绿色螺钉式端子排,每路标注通道号(TC0 至 TC7)
  • 背面为 VME 总线双连接器(P1/P2)
  • 顶部设有散热孔阵列
  • 底部设有 DIN 导轨卡扣
  • 两侧设有安装耳

工作原理

热电偶产生的毫伏级信号经端子排进入模块,首先通过 TVS 二极管和保险丝进行过压和过流保护。然后信号进入多路复用器,由控制逻辑根据 DIP 开关设定的热电偶类型选择对应通道。选中通道的毫伏信号经仪表放大器放大后送入 24 位 delta-sigma A/D 转换器进行高精度转换。数字量经数字隔离器传输至本机微处理器。微处理器首先读取冷端补偿传感器的温度值,对毫伏信号进行冷端补偿计算,然后根据设定的热电偶类型执行 NIST 多项式线性化算法,将毫伏值转换为温度值。处理结果通过 VME 总线上传至处理器。断线检测电路实时监测输入信号是否低于阈值(对应 -50°C 以下),一旦检测到断线立即标记故障。


安装要求

  • 安装于 Mark VIe 机架指定槽位,模块地址通过拨码开关设定
  • 热电偶输入必须使用对应分度号的补偿导线(如 K 型热电偶用 KX 补偿导线)
  • 补偿导线的冷端(接线端子处)必须连接至模块的冷端补偿端子,不可直接接入通用端子
  • 不同分度号的热电偶不可混接在同一通道
  • 信号线使用屏蔽双绞线,屏蔽层单端接地(在控制柜侧接地)
  • 热电偶至模块的接线长度不超过 100 米(使用补偿导线时)
  • 模块上下左右预留至少 30 mm 散热空间

使用注意事项

  • 热电偶输入切勿使用普通铜导线,必须使用对应分度号的补偿导线,否则温度测量误差极大(可达数十度)
  • 补偿导线的极性必须正确(正极接正极端子,负极接负极端子),接反会导致温度显示为负值
  • 定期使用标准热电偶模拟器校准精度,建议每 6 个月一次
  • 更换 DIP 开关配置(更改热电偶类型)后需断电重启模块才能生效
  • 不要在端子排上同时接入两根不同分度号的热电偶
