描述

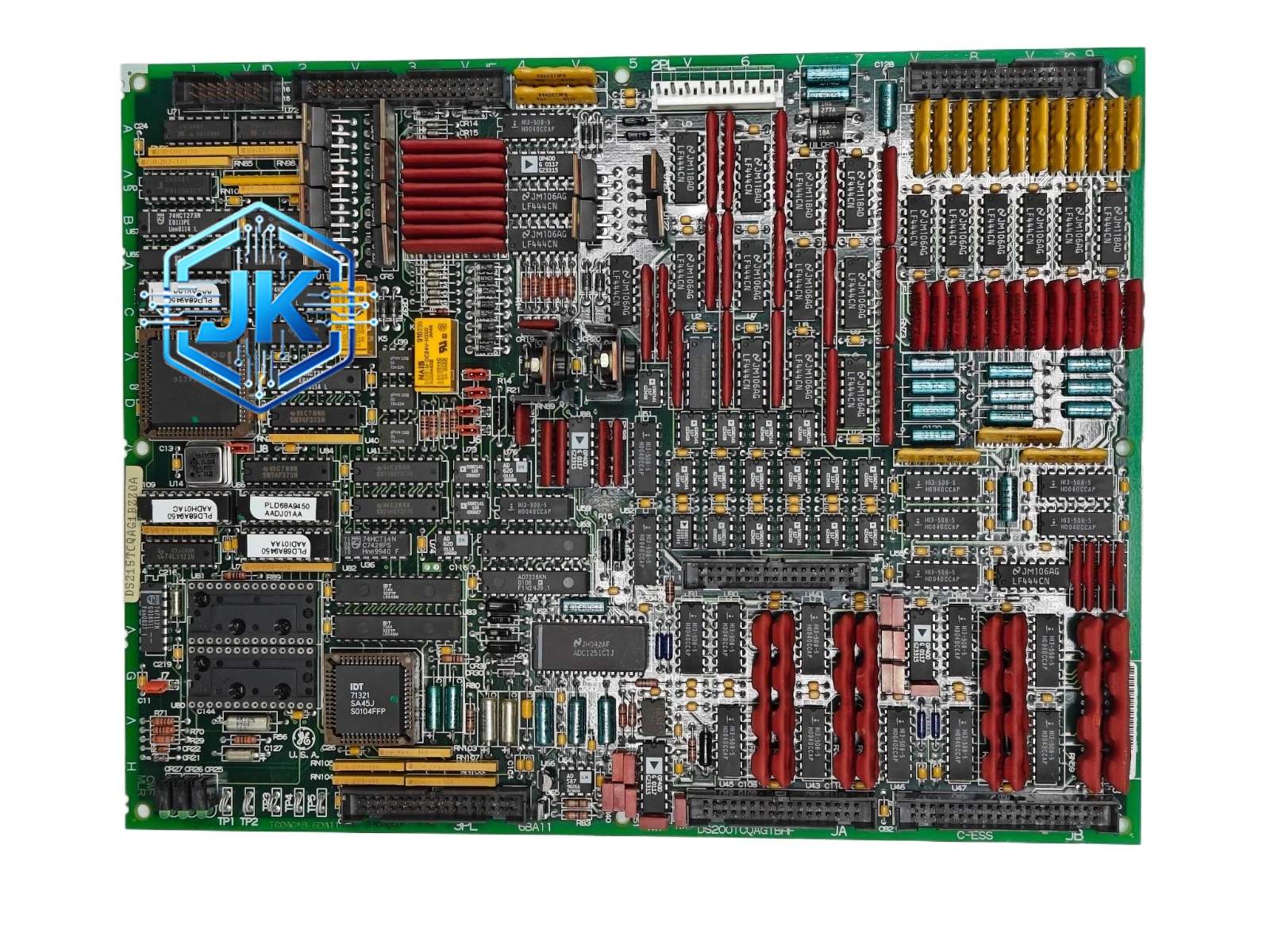

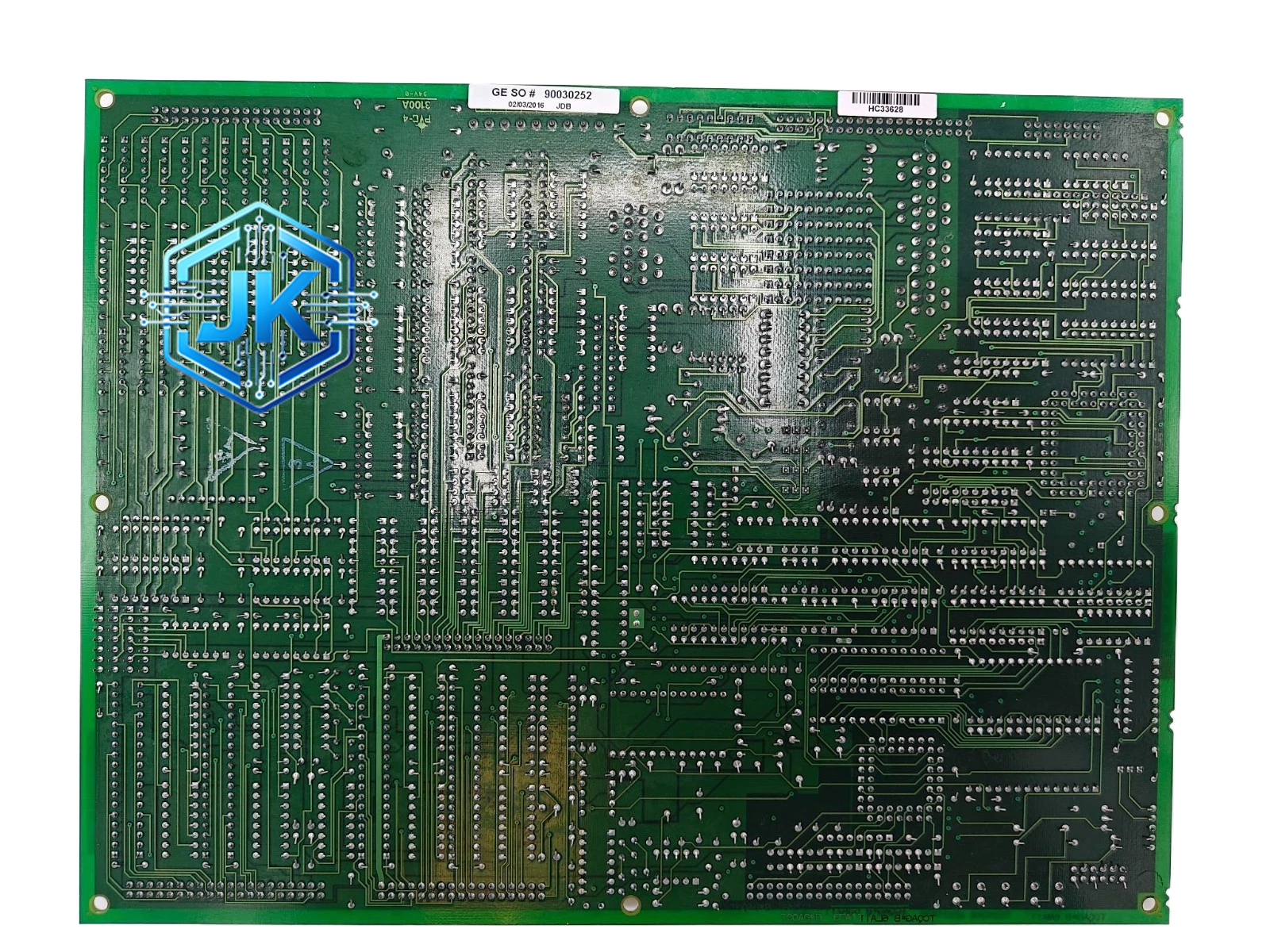

GE DS200TCQAG1BHF RST 模拟量输入输出 I/O 板
技术规格 & 性能参数
- 供电：背板 + 5V、±15VDC 供电，功耗 18W
- 硬件接口：4 个 34 针连接器、2 个 40 针连接器、6 组配置跳线、6 颗运行状态 LED 指示灯
- 信号规格：模拟输入兼容 4~20mA、0~5V、0~10V、热电阻 RTD 信号；模拟输出 4~20mA 标准工业信号
- 采集精度：输入采样精度 ±0.15% FS，输出转换精度 ±0.2% FS，单通道采样周期≤50ms
- 工作温度：0~62℃，存储 – 40~85℃
功能特点
- 多路模拟量采集：一体化集成温度、压力、阀位变送器信号接入，一站式完成 AD 模数转换上传主控
- DA 模拟量输出控制：主控下发数字指令转换为工业标准模拟信号，精准调节燃料阀、空气阀开度
- 跳线灵活组态：通过板载 6 组跳线切换单通道信号类型（电压 / 电流 / RTD），无需更换硬件适配不同仪表
- 通道故障自诊断：单通道断线、短路故障自动识别，对应 LED 闪烁告警，故障通道不影响其余通道运行
应用场景
- 燃气轮机进气温度、排气温度、轴承温度、润滑油压力信号采集柜
- 锅炉给水阀、燃气调节阀、空气旁路阀模拟量驱动控制
- 水电厂水轮机调速系统模拟信号采集控制柜体
材质构成
PCB 全板三防喷涂 FR-4 基板，信号输入端加装陶瓷滤波电容、金属膜精密采样电阻；端子连接器为耐高温 PA66 阻燃塑料，内部铜件镀银抗氧化。
结构特征
标准 Mark V 插卡结构，板卡右侧为外部端子接口区、左侧背板金手指总线区，板体预留 6 个安装固定螺丝孔，匹配机柜安装支架定位孔，插入插槽后前端卡扣锁紧。
工作原理
现场传感器连续模拟信号经外部端子接入板卡，滤波电路剔除电磁干扰杂波后送入 AD 转换器转为数字信号，经背板总线上传系统 CPU；CPU 下发控制数字量经 DA 转换器转为标准模拟电压 / 电流，从输出端子送往现场执行机构，实现信号双向转换传输。
安装要求
- 现场仪表线缆全部选用双绞屏蔽线，屏蔽层在控制柜侧单点接地
- 板卡安装后所有空闲端子短接屏蔽，防止悬空引入干扰
- 柜体内部温度控制在 45℃以内，高温环境加装机柜散热风机
使用注意事项
- 严禁端子接入超过 24V 的高压信号，高压窜入会直接烧毁板卡输入通道
- 更改跳线配置必须断电操作，带电改跳线易造成通道芯片击穿
- 潮湿工况每年一次端子紧固，防止接线氧化接触不良
