描述

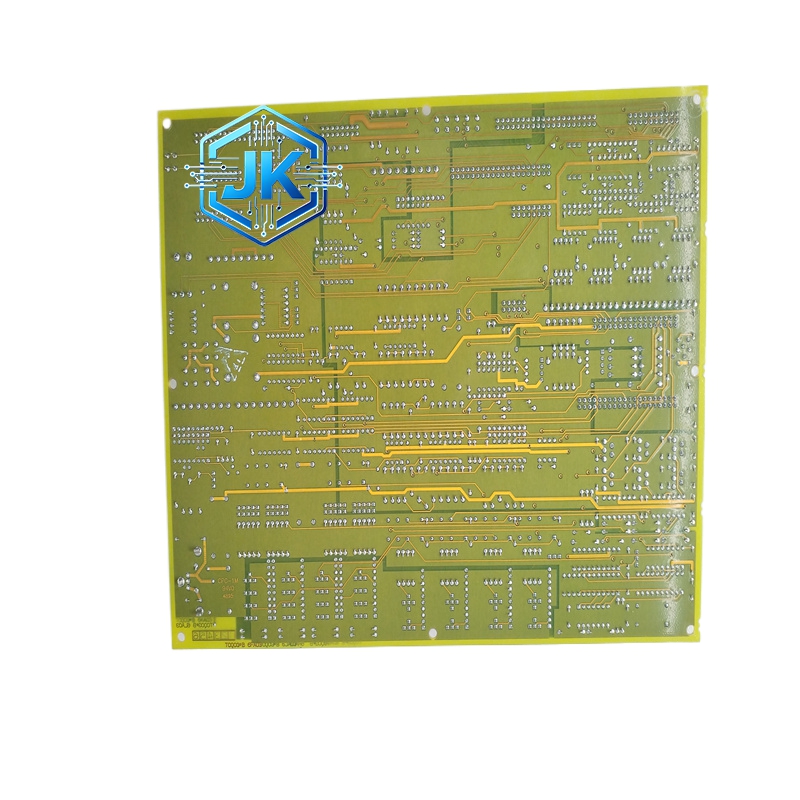

GE通用电气 DS200TCQAG1B Mark VI 热电偶专用输入模块
技术规格：
- 通道数：16路热电偶输入（TC）
- 支持热电偶类型：J / K / T / E / N / R / S / B型
- 冷端补偿精度：±0.5°C（内置NTC温度传感器）
- 测量精度：±1.5°C（典型值，取决于热电偶类型）
- 分辨率：0.1°C
- 采样速率：10Hz（100ms周期）
- 隔离电压：通道间1500V DC隔离
- 断线检测：支持（开路报警）
- 供电：+5V DC，VME背板供电
- 工作温度：0°C 至 +60°C
- 安装方式：VME/CPCI标准单槽
功能特点：
- 专用TC处理：内置冷端补偿和线性化算法，控制器直接读取温度值（°C），无需软件查表
- 开路检测：TC断线时立即报警，防止温度显示冻结在错误值
- 通道独立配置：每个通道可独立设置热电偶分度号
- 软件校准：支持单点或两点校准
材质构成：
- 外壳：阻燃PC/PA合金，UL94 V-0
- PCB：6层工业级，三防涂覆
- 冷端补偿：高精度NTC热敏电阻（±0.1°C）
- 端子：镀金弹簧端子，每个通道独立
结构特征：
- VME单槽板卡
- 前面板：16个通道LED + Power/Run/Fault LED
- 背部：VME总线连接器 + 16通道TC端子排（每个通道2个端子：正/负，无屏蔽端子因为TC不需要屏蔽）
工作原理：
TC信号（毫伏级）经仪表放大器放大后送入16位ADC，同时NTC冷端传感器测量接线端子处的实际温度，模块内部根据冷端温度和所选热电偶分度号进行冷端补偿和线性化计算，最终输出温度值（°C）至控制器。断线时，ADC输入为开路状态，模块输出特殊标识值并报警。
应用场景：
- 燃气轮机排气温度（TTR）多点监测
- 蒸汽轮机再热蒸汽温度监测
- 锅炉过热器/再热器出口温度监测
- 热处理炉温度场监测
安装要求：
- VME机架安装
- 必须使用与热电偶分度号匹配的补偿导线（如K型TC用K型补偿导线）
- 补偿导线正极接模块对应通道正极，不可接反
- 补偿导线与TC的连接处（测量端）温度应尽量一致，减小附加误差
使用注意事项：
- 热电偶分度号设置错误会导致温度偏差，K型和J型在500°C以上偏差可达数十度
- 补偿导线不可用普通铜导线替代，否则会产生附加热电势
- 模块校准建议每年一次，使用标准毫伏源进行
