描述

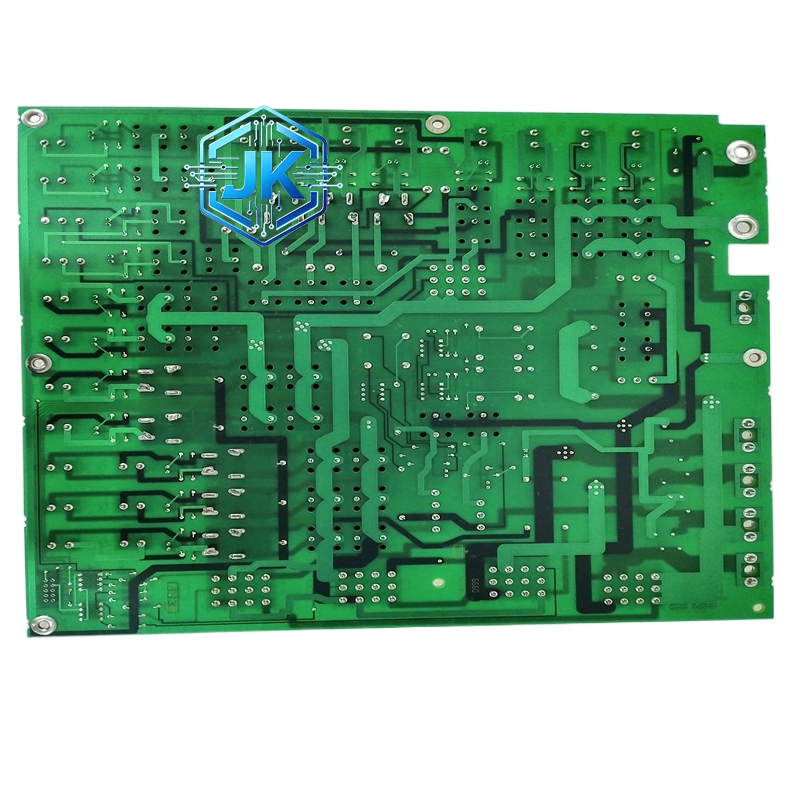

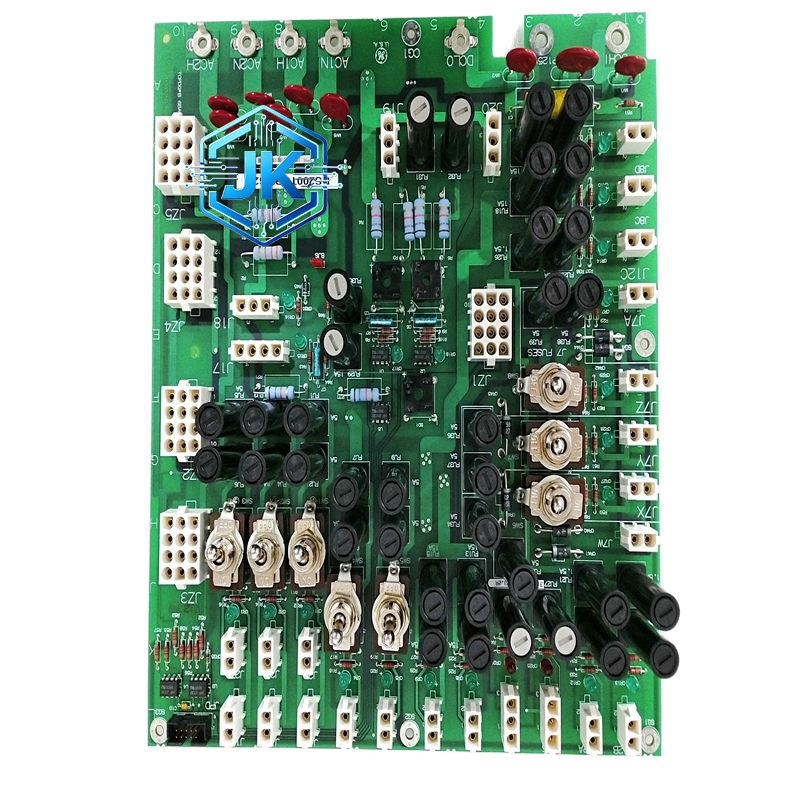

GE DS200TCPDG1BEC 数字量输出模块
技术规格：
- 通道数量：16路数字输出（DO）
- 输出类型：NPN晶体管开路输出（Open Collector）
- 输出电压：24V DC（最大）
- 单通道最大电流：500mA
- 整板最大电流：3A
- 隔离方式：每8通道一组，通道间光耦隔离，隔离电压500V DC
- 响应时间：导通小于1ms，关断小于2ms
- 供电电压：5V DC（背板供电）
- 通信接口：GE SRTP高速串行总线（通过处理器模块转发）
- 工作温度：0℃ 至 +60℃
- 外形尺寸：标准VME单板尺寸
- MTBF：超过150,000小时
功能特点：
- 16通道独立控制：每路输出可独立编程，支持ON/OFF逻辑及脉冲输出
- 光耦隔离保护：每8通道一组隔离，防止现场干扰回流至控制器
- 开路输出设计：兼容24V DC及120V AC负载，接线灵活
- LED状态指示：每通道配置LED指示灯，现场可直观判断输出状态
- 短路保护：每路输出内置限流电阻，短路时自动限流不烧毁
- 热插拔支持：支持带电插拔（需确认背板支持热插拔功能）
- 自诊断功能：上电自检输出驱动电路，故障时上报诊断代码
应用场景：
- 燃气轮机燃料跳闸电磁阀控制（FSRV）
- 进气导叶（IGV）开度控制信号输出
- 点火变压器初级回路通断控制
- 辅助油泵启停控制
- 燃机紧急停车系统（ESD）输出驱动
- 汽轮机调节阀控制信号输出
材质构成：
- PCB：FR-4 TG170，六层板设计，数字层与功率层完全隔离
- 输出器件：ON Semi NPN达林顿晶体管阵列
- 隔离器件：高速光耦（HCPL-2630级别），传输速率大于10Mbps
- 接线端子：前面板3组螺丝端子排（每8通道一组），触点为磷铜镀锡
- 外壳：镀锌钢板喷塑处理，EMI屏蔽
结构特征：
- 标准3U VME高度，前面板配置16组LED指示灯（每通道1个）
- 前面板配置3组接线端子（COM + 8×NO，每组独立）
- 前面板配置5个状态LED：Power、Run、Fault、Diagnostic、Communication
- 背板侧标准64针DIN 41612欧式连接器
- 顶部配置DIP开关，用于设置模块地址
工作原理：
处理器通过SRTP总线发送16位数字输出字至模块内部FPGA。FPGA根据输出字状态，经光耦隔离后驱动对应通道的达林顿晶体管。晶体管导通时，输出端与COM端短路（低电平有效），负载得电动作；晶体管关断时，输出端开路，负载断电。每路输出内置续流二极管，驱动感性负载时吸收反向电动势。
安装要求：
- 安装于VME/VME64背板，确保背板5V供电稳定（5V±5%）
- 模块地址通过DIP开关设定，同一总线上地址不重复（地址范围0-15）
- 接线端子螺丝扭矩为0.8N·m，过紧会损坏端子
- 接地端子必须可靠连接至控制柜接地母排（接地电阻小于4Ω）
- 模块间留有不小于10mm散热间距
使用注意事项：
- 严禁输出端直接短路至电源正极，会烧毁输出晶体管
- 感性负载必须并联续流二极管（模块内置，但大电感负载建议外加）
- 输出电流不超过500mA/通道，整板不超过3A
- 长期不用的模块需每6个月通电一次，防止电解电容老化
