描述

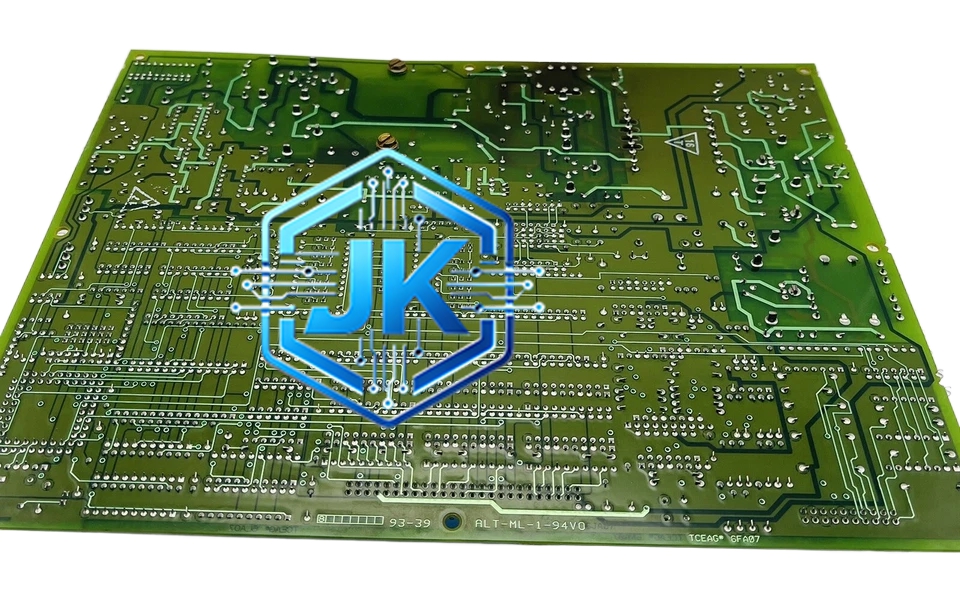

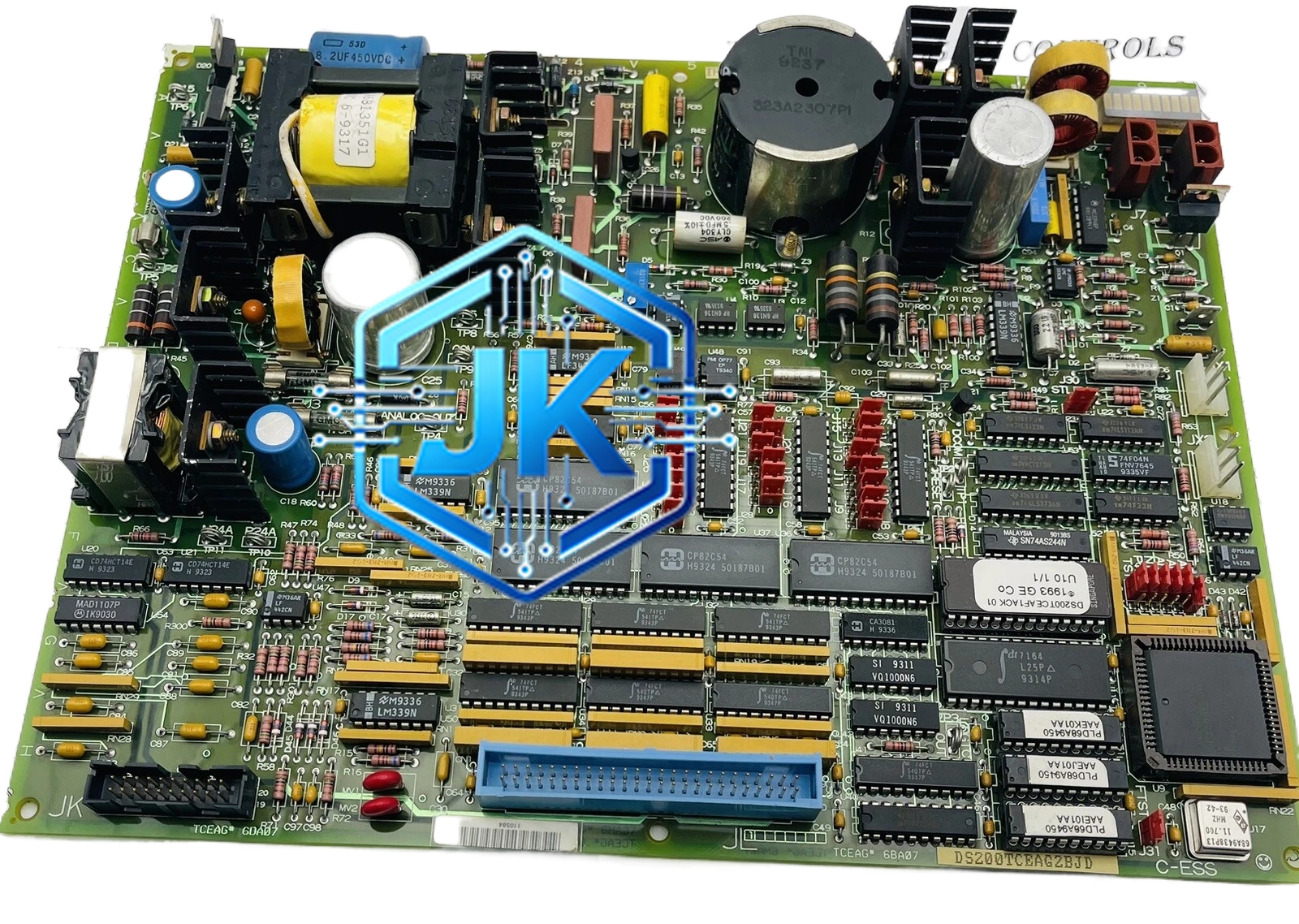

GE DS200TCEAG2BHD
技术规格：
- 产品系列：GE Fanuc 90-30/90-70系列 DS2000智能I/O系列
- 通道数量：16路热电偶输入（HD高密度版本）
- 支持热电偶类型：J、K、T、E、N、R、S、B型
- 测量范围：-200℃ ~ +1800℃（取决于热电偶类型）
- 分辨率：0.1℃（16位ADC）
- 转换精度：±0.1%满量程 + 1个字
- 采样速率：每通道最高10次/秒（16通道同时采样）
- 冷端补偿：内置，精度±1℃
- 通道隔离：通道间1500V DC隔离，通道对地1500V DC隔离
- 断线检测：支持，断线时输出特定诊断值
- 数字滤波：内置可配置低通滤波器
- 通信接口：VERSAbus总线，支持Genius Bus从站
- 工作电压：5V DC，机架背板供电
- 安装方式：标准90-30/90-70系列单槽或双槽宽度模块（HD版本为高密度单槽）
功能特点：
- 16通道全隔离：每个通道电气完全独立，消除共模干扰和地环路影响
- 八种热电偶全兼容：通过软件配置切换类型，无需更换硬件或调整接线
- 冷端自动补偿：内置高精度温度传感器，自动补偿接线端子处的温度变化
- 高密度设计：HD版本在单槽宽度内集成16通道，比标准版本节省50%机架空间
- 断线检测：每通道独立断线检测，断线时CPU可读取特定故障代码
- 数字滤波：可配置滤波时间常数（10ms~10s），有效抑制现场电磁干扰
- 工程量直读：CPU可直接读取℃或℉温度值，无需用户自行查表换算
- 在线配置：热电偶类型、滤波参数、断线阈值均可在线修改
应用场景：
- 电厂锅炉各层燃烧器温度监测（16点以上）
- 石化装置中多个反应塔的温度采集
- 冶金行业中大型退火炉、加热炉的多点温度监控
- 水泥窑炉温度分布监测
- 任何需要16路热电偶同时采集的工业场合
性能参数：
| 参数项 | 数值 |
|---|---|
| 通道数 | 16路 |
| ADC位数 | 16位 |
| 测量精度 | ±0.1%FS + 1字 |
| 冷端补偿精度 | ±1℃ |
| 通道隔离电压 | 1500V DC |
| 共模抑制比 | >120dB |
| 采样周期 | 100ms（16通道同时） |
| 热电偶类型 | J/K/T/E/N/R/S/B |
| 测量范围 | -200℃ ~ +1800℃ |
| 断线检测 | 支持 |
| 工作温度 | 0℃ ~ 60℃ |
| 存储温度 | -40℃ ~ 85℃ |
| 防护等级 | IP20 |
材质构成：阻燃ABS工程塑料外壳，16位ADC芯片（如AD7793级别），高精度低温漂基准源，16路光耦隔离电路，16个弹簧式接线端子（磷铜镀镍），金手指镀金，PCB为4层FR-4。
结构特征：高密度单槽宽度（HD版本），前面板密集排列16组热电偶接线端子（每组正负两个，红色/蓝色），顶部有16个通道状态LED（每通道一个，绿色=正常，红色=故障），后面板为总线连接器，底部有安装固定卡扣。相比标准版本，端子间距更小，密度更高。
工作原理：16路热电偶信号分别经各自的信号调理电路（放大、冷端补偿、线性化）后，由16位ADC同步采样转换为数字量，模块通过VERSAbus总线将16路温度工程值上传至CPU。冷端补偿由模块内部温度传感器实时测量接线端子温度，自动修正热电偶冷端误差。
安装要求：
- 热电偶信号线必须使用对应分度号的补偿导线或延伸导线
- 接线时严格注意正负极性，J型热电偶正极为铁质（白色），负极为铜镍合金（红色），接反会导致读数错误
- 16路信号线使用屏蔽双绞线，每组独立屏蔽，屏蔽层单端接地
- 模块应远离大功率变频器和电机，避免电磁干扰
- 模块地址通过面板拨码开关设定
使用注意事项：
- 更换热电偶类型时必须在CPU组态软件中同步修改配置，否则读数完全错误
- 断线检测功能需在组态中启用，否则断线通道显示为随机温度值
- 不要在输入端施加超过50V的电压
- 长期不使用时，建议将所有通道短接以防止引入干扰
- HD版本端子密度高，接线时注意不要相邻端子短路
