描述

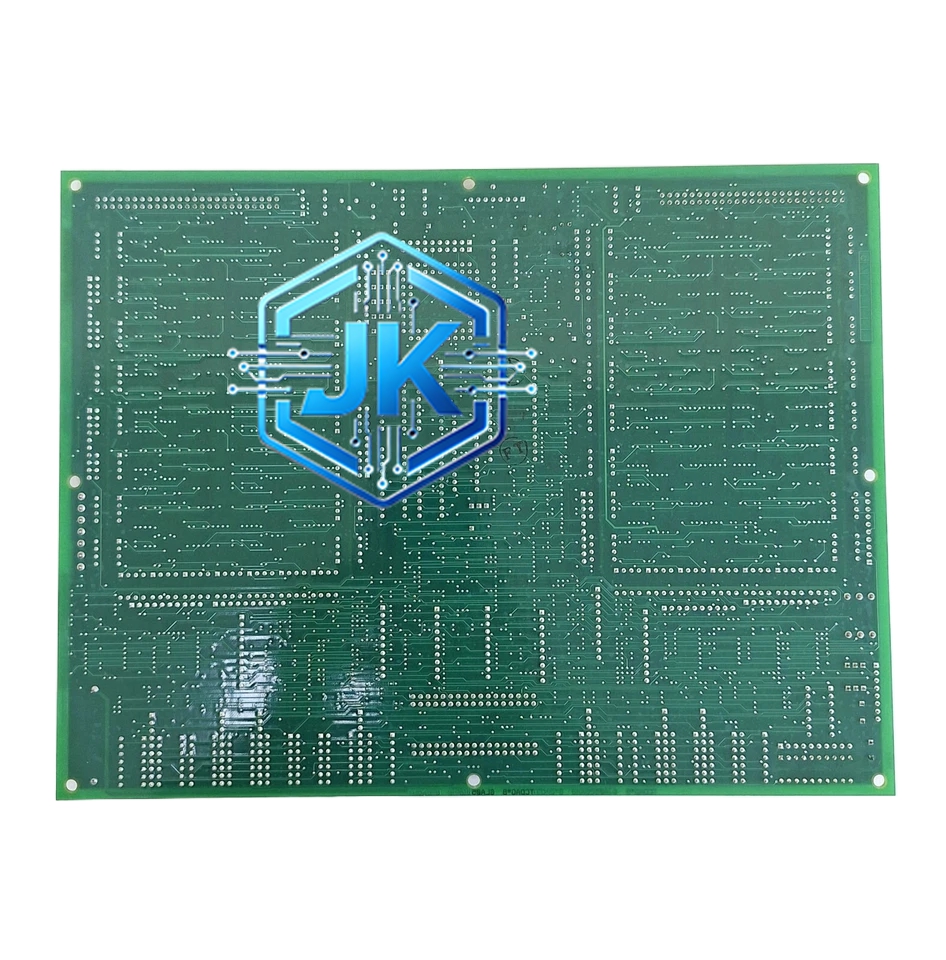

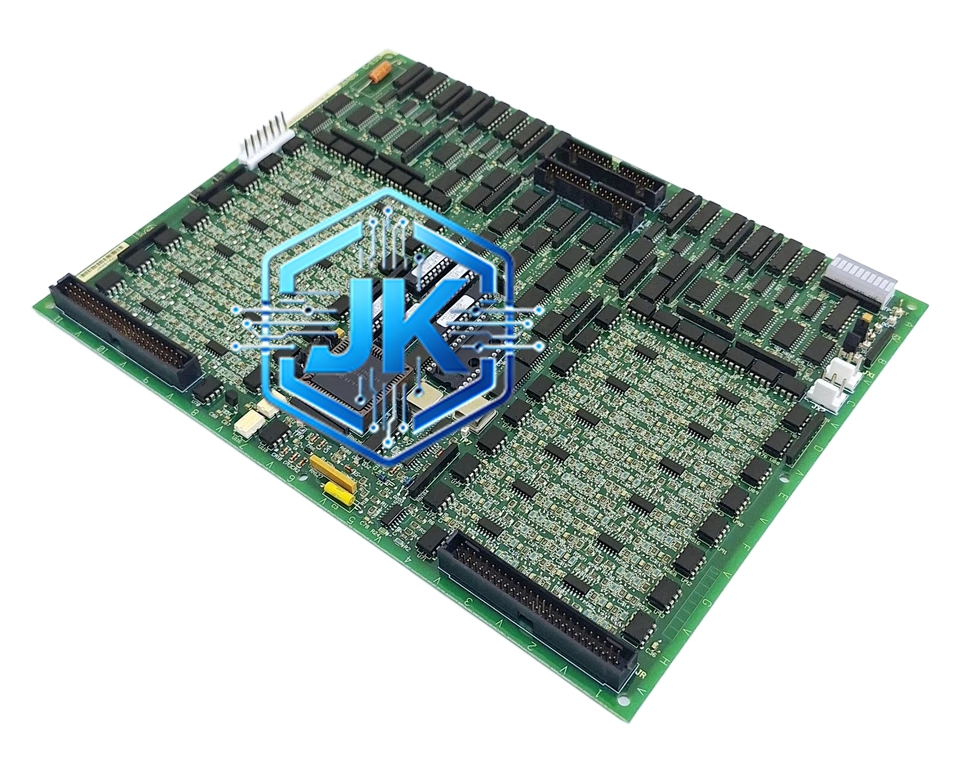

GE DS200TCDAH1BHE 激励集线器LAN驱动板
技术规格：
- 通信接口：2路10/100Mbps以太网（RJ45）
- 支持协议：Modbus TCP / Modbus RTU（透明传输）/ GE SRTP over Ethernet / SNMP v1/v2c / DNP3（需软件支持）
- 数据吞吐量：最大10Mbps（全双工）
- 连接设备数：最多64个TCP/IP客户端同时连接
- 隔离方式：以太网口对控制器侧隔离1500V AC（磁隔离）
- 供电电压：5V DC（TCH背板供电）
- 工作温度：0℃ 至 +55℃
- 存储温度：-40℃ 至 +85℃
- 外形尺寸：TCH专用子板尺寸（约100mm×80mm）
- MTBF：超过180,000小时
功能特点：
- 双端口以太网交换机：两个RJ45端口可同时连接上位HMI和DCS系统，实现双网冗余
- 协议转换：自动将GE SRTP协议封装为TCP/IP数据包，实现Mark V控制器与以太网设备的无缝通信
- Modbus TCP主站/从站：支持同时作为Modbus TCP主站采集下位设备数据）和从站（被上位系统采集）
- SNMP支持：支持SNMP v1/v2c，可被网管系统监控模块状态、通信流量、错误计数等
- LED状态指示：每端口配置Link/Activity LED，通信状态一目了然
- 看门狗定时器：通信超时自动复位LAN驱动芯片，防止死机
- IP地址设定：通过TCH面板或上位软件设定，支持静态IP和DHCP
应用场景：
- Mark V控制器与上位HMI（人机界面）的以太网通信
- 与DCS系统（如Foxboro I/A Series、Honeywell Experion）的数据集成
- 与SIS系统（如Triconex、HIMA）的安全数据上传
- 远程诊断：通过以太网实现GE远程服务中心的在线诊断
- 历史数据上传：将Mark V控制器的运行数据上传至MES/ERP系统
材质构成：
- PCB：FR-4 TG170，六层板设计，数字层与模拟层完全隔离
- 以太网芯片：Marvell 88E6095级别双端口以太网PHY + FPGA协议处理
- 隔离器件：HX5007NLE网络变压器（磁隔离，1500V AC隔离）
- 接口：2组RJ45母头（带LED指示灯），金属屏蔽外壳
- 外壳：铝合金压铸，表面阳极氧化处理，TCH机架内安装
结构特征：
- TCH专用子板尺寸，插入TCH机架专用插槽
- 前面板配置2组RJ45接口（ETH0 + ETH1），每组配Link/Activity LED
- 前面板配置4个LED：Power、Run、Fault、Communication
- 底部配置TCH专用连接器（与TCH主板通信）
- 顶部无DIP开关，所有参数通过上位软件设定
工作原理：
Mark V控制器通过TCH背板总线将需要发送的数据帧发送至DS200TCDAH1BHE模块。模块内FPGA根据目的IP地址和端口号，将GE SRTP数据封装为TCP/IP数据包（或保持Modbus RTU帧格式透明传输），经以太网PHY芯片驱动至RJ45接口。外部设备响应后，数据经RJ45接口回到PHY芯片，FPGA解封装后通过TCH背板总线返回控制器。网络变压器实现1500V AC电气隔离，防止以太网侧浪涌损坏控制器。
安装要求：
- 安装于TCH（Turbine Control Hub）机架专用插槽，确保TCH背板供电稳定
- 以太网线使用Cat5e及以上屏蔽双绞线，屏蔽层两端接地
- 两个以太网端口建议分别连接HMI网络和DCS网络，实现物理隔离
- IP地址通过上位软件（ToolboxST）设定，避免与网络中其他设备冲突
- 接地端子必须可靠连接至TCH机架接地母排（接地电阻小于4Ω）
使用注意事项：
- 以太网线长度不超过100米（Cat5e），超过需使用光纤转换器
- 严禁将以太网口直接接入公网，必须经过工业防火墙隔离
- 网络风暴时模块内置看门狗会自动复位LAN芯片，约30秒恢复通信
- IP地址修改后需重启TCH才能生效
- 雷雨天气或厂区有大型电机启停时，建议检查网络变压器是否损坏（表现为Link灯常灭）
- 模块故障时TCH会自动切换至备用LAN路径（如配置了冗余），不影响控制器运行
