描述

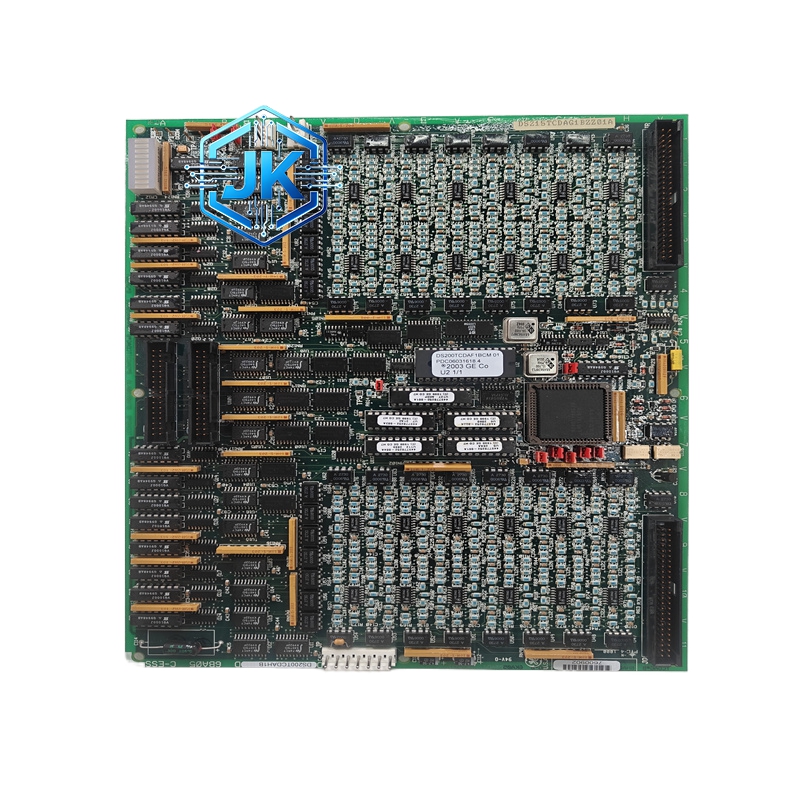

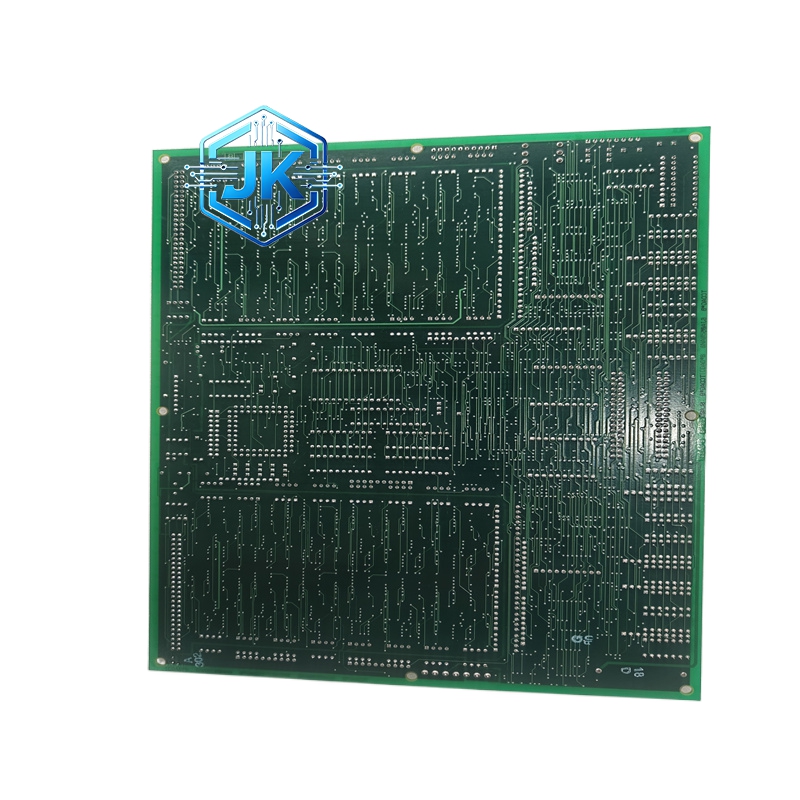

GE通用电气 DS200TBCBG1AAA Mark VIE 继电器输出模块
技术规格：
- 系列：Mark VIE 控制系统
- 模块类型：VME标准终端基板，2U高度
- 通道数：64通道信号汇接（32路输入 + 32路输出）
- 信号类型：多类型兼容（4-20mA / 0-10V / RTD / TC / DI / DO）
- 隔离电压：500V DC（通道间）
- 通信接口：VME64总线，双端口
- 供电电压：+5V DC（机架背板）
- 工作温度：0°C 至 +55°C
- 防护等级：IP20（机柜内）
功能特点：
- 信号汇接：将机柜内各模块的信号统一汇集到端子排，便于外部接线
- 电气隔离：每通道提供500V DC隔离，防止模块间串扰
- 端子扩展：提供统一的螺钉端子或弹簧端子，简化现场接线
- 状态指示：每通道带有LED指示灯，显示信号通断状态
- 热插拔支持：配合VME总线支持带电插拔（部分通道）
材质构成：
- 外壳：阻燃PC/PA合金，UL94 V-0等级
- 端子：镀金弹簧端子，抗振动抗腐蚀
- PCB：4层工业级FR-4，三防涂覆
- 连接器：VME标准P1/P2连接器，镀金触点
结构特征：
- VME标准2U高度，160mm × 233.4mm
- 前面板为统一端子排，带有通道编号标签
- 背部设有VME总线连接器和各模块信号连接器
- 顶部设有接地端子
工作原理：
终端基板本身不处理信号，仅作为物理层转接平台。各I/O模块通过背板总线将信号传送至终端基板，基板将信号分配至对应的外部接线端子。LED指示灯实时反映各通道的通断状态，便于运维人员快速定位故障。
应用场景：
- Mark VIE控制系统机柜内部信号汇接
- 现场电缆与各I/O模块之间的转接
- 电厂DCS机柜内部布线
安装要求：
- VME机架安装，通常安装于机架最底部
- 各I/O模块通过背板连接器与终端基板相连
- 外部电缆接入端子排，线号需与图纸一致
使用注意事项：
- 端子接线需按图纸逐一核对，接错线会导致模块损坏
- 定期检查端子紧固，振动环境每季度检查一次
