描述

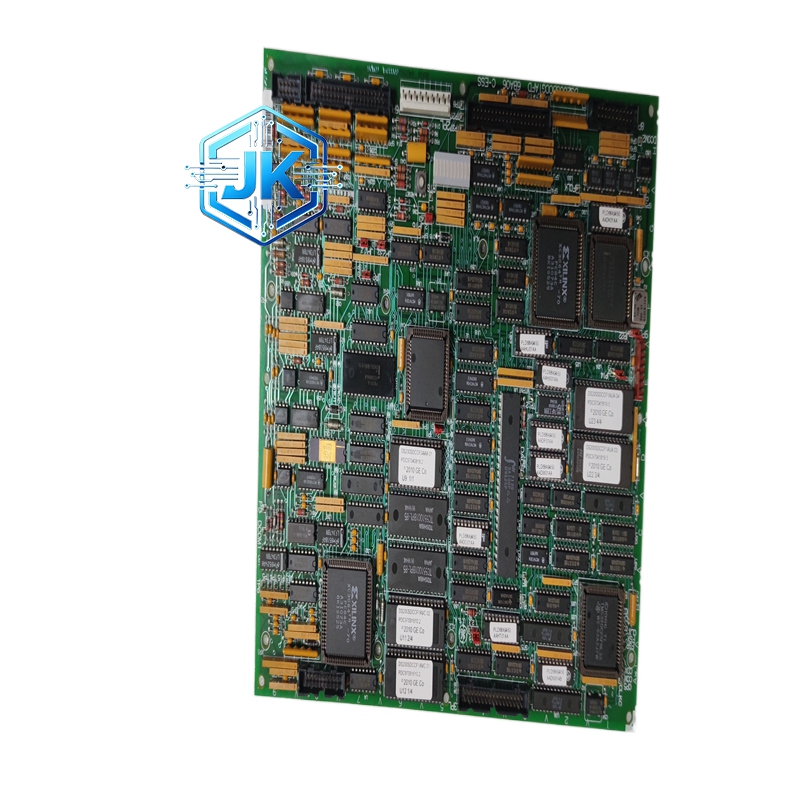

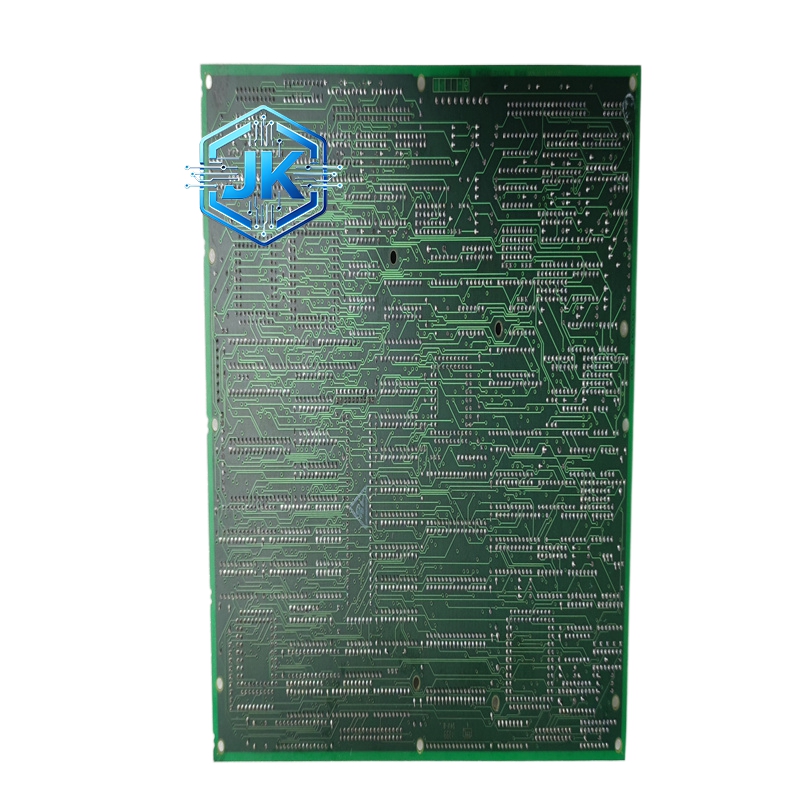

GE DS200SPCBG1A 串行通信接口模块
技术规格：
| 参数项 | 详细指标 |
|---|---|
| 模块类型 | 串行通信接口模块 |
| 适配系统 | GE Mark VIe / Mark VI |
| 通信接口 1 | RS-232（DB9 母头） |
| 通信接口 2 | RS-485（5 针端子排） |
| 支持协议 | Modbus RTU、Modbus ASCII、GE SRTP、DNP3.0 |
| 波特率范围 | 300 / 1200 / 2400 / 4800 / 9600 / 19200 / 38400 / 57600 / 115200 bps |
| RS-485 最大挂载数 | 16 个设备（同一总线） |
| RS-232 最大连接数 | 1 个设备（点对点） |
| 数据位 | 7 位 / 8 位（可配置） |
| 停止位 | 1 位 / 2 位（可配置） |
| 校验方式 | 无校验 / 奇校验 / 偶校验（可配置） |
| 供电电压 | +5V DC（VME 总线供电） |
| 工作温度 | 0°C 至 60°C |
| 存储温度 | -40°C 至 85°C |
| LED 指示 | 绿色（通信正常）、红色（通信故障）、黄色（数据传输中） |
| 功耗 | 约 1.5W |
| 尺寸 | Mark VIe 标准模块尺寸，约 233 mm × 160 mm |
| 重量 | 约 0.3 kg |
功能特点：
- 双接口设计：同时提供 RS-232（用于连接笔记本电脑进行程序下载和调试）和 RS-485（用于连接现场设备和 HMI），一台模块满足两种通信需求
- 多协议支持：Modbus RTU/ASCII、GE SRTP、DNP3.0 三种协议同时支持，兼容市面绝大多数第三方设备
- RS-485 总线能力：支持最多 16 个设备挂接在同一 RS-485 总线上，每个设备地址独立设定
- 内置终端电阻：模块内部集成 120 Ω 终端电阻，通过拨码开关或软件配置启用，无需外部终端电阻
- 通信诊断：实时监测通信状态，通信异常时自动上报故障代码至处理器
- 掉电保持：通信参数存储在非易失性存储器中，掉电后不丢失
应用场景：
- 程序下载与调试：通过 RS-232 接口连接工程师笔记本电脑，使用 Proficy Machine Edition 软件下载用户程序和配置参数
- HMI 通信：通过 RS-485 接口连接操作员站 HMI，实现运行数据显示和操作指令下发
- 变频器通信：通过 Modbus RTU 协议读取变频器运行频率、电流、故障代码等参数
- 智能仪表通信：连接现场智能流量计、压力变送器、温度变送器，读取测量值
- 第三方 PLC 通信：与西门子、施耐德等品牌 PLC 进行数据交换
性能参数（详细）：
| 参数 | 数值 |
|---|---|
| RS-232 最大通信距离 | 15 米（标准线缆） |
| RS-485 最大通信距离 | 1200 米（9600 bps 时），距离随波特率升高而缩短 |
| 通信延迟 | 小于 10 ms（115200 bps 时） |
| 误码率 | 小于 10⁻⁹ |
| 隔离电压 | RS-485 端口 1500 VDC 隔离 |
| ESD 抗扰度 | ±8 kV（接触放电） |
| 浪涌抗扰度 | ±2 kV（共模） |
材质构成：
| 部件 | 材质 |
|---|---|
| 外壳 | 铝合金压铸（ADC12），表面阳极氧化处理，银灰色 |
| 电路板 | FR-4 玻璃纤维环氧树脂基板，4 层 PCB |
| RS-232 芯片 | Maxim MAX3100 或同等 UART 芯片 |
| RS-485 收发器 | TI SN75176 或 Maxim MAX485 |
| 隔离器 | ADI ADuM1201，1500 VDC 隔离 |
| 端子排 | 绿色可插拔端子，PA66 尼龙材质 |
| DB9 连接器 | 镀金针脚，耐插拔 500 次以上 |
| 焊接工艺 | 无铅 HASL（热风整平） |
| LED | 高亮红色/绿色/黄色 LED，寿命大于 50000 小时 |
结构特征：
- Mark VIe 标准模块尺寸，宽度约 233 mm，高度约 160 mm，厚度约 25 mm
- 前端面板左侧设有 3 颗 LED 指示灯（绿/黄/红）
- 前端面板左侧设有 8 位拨码开关（4 位用于模块地址设定，4 位用于通信参数配置如波特率、校验方式等）
- 前端面板右侧设有 DB9 母头（RS-232）和 5 针绿色端子排（RS-485：A/B/GND/TX/RX）
- 背面为 VME 总线双连接器（P1/P2），80 针，ZIF 零插拔力设计
- 顶部设有散热孔阵列，利用自然对流散热
- 底部设有 DIN 导轨卡扣，兼容标准 35 mm DIN 导轨
- 两侧设有安装耳，用螺钉固定于机架面板上
工作原理：
处理器通过 VME 总线向模块发送通信数据和控制字。控制字经模块内部的 UART 芯片转换为串行数据流。RS-232 接口直接通过 MAX3100 芯片输出 TTL 电平转换后的 RS-232 信号。RS-485 接口通过 SN75176 收发器将 TTL 电平转换为差分 RS-485 信号，经光耦隔离后输出至外部总线。接收时，外部串行信号经光耦隔离后进入 UART 芯片，转换为并行数据，通过 VME 总线上传至处理器。终端电阻通过拨码开关或软件控制接入总线两端。
安装要求：
- 安装于 Mark VIe 机架的指定槽位，槽位号通过控制器组态软件配置（通常为 1 至 15 号槽任选）
- 模块地址通过前端拨码开关设定，同一机架内地址不得重复（地址范围 0 至 15）
- RS-232 接口使用标准串口线连接笔记本电脑，线长不超过 15 米
- RS-485 总线使用屏蔽双绞线，屏蔽层在控制柜侧单端接地
- RS-485 总线两端（首端和末端）各需接入一个 120 Ω 终端电阻，模块内置终端电阻可通过拨码开关启用
- 总线上设备地址不得重复，地址范围 1 至 247（Modbus 协议）
- 模块固定螺钉扭矩为 1.5 N·m
使用注意事项：
- RS-232 和 RS-485 不可同时连接同一台设备，需根据设备接口类型选择
- RS-485 总线上设备总数不超过 16 个，超过需增加中继器
- 通信参数（波特率、数据位、停止位、校验）必须与对端设备完全一致
- 不要在通信线上挂接未经授权的设备
- 更换模块时必须在控制器停机状态下操作，断电后等待 30 秒再拔插
- 定期检查 LED 状态，红色常亮表示通信故障，需排查接线和参数配置
- DB9 接口不使用时需盖上防尘帽
