描述

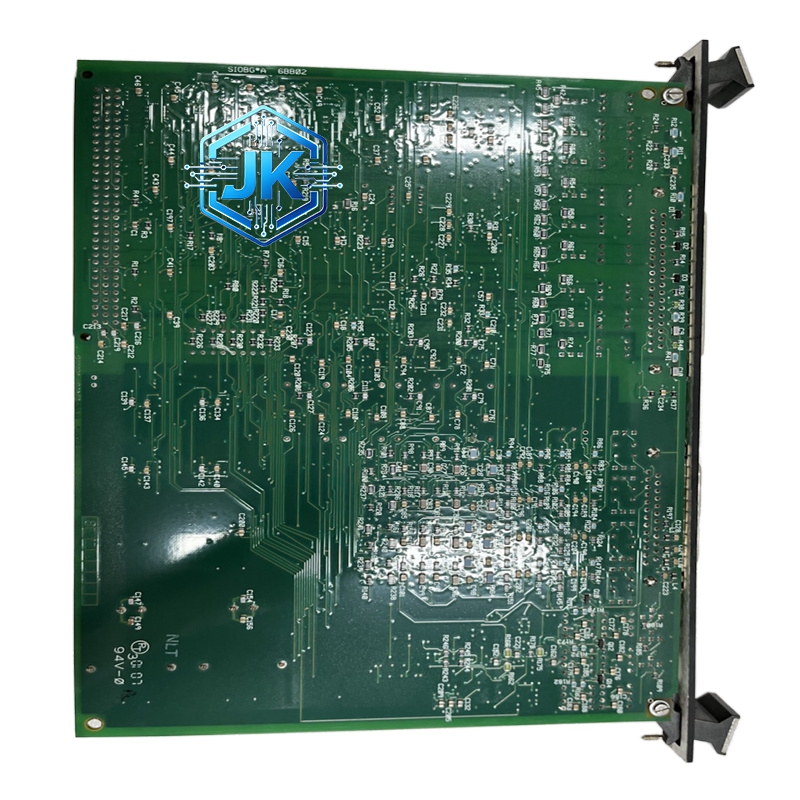

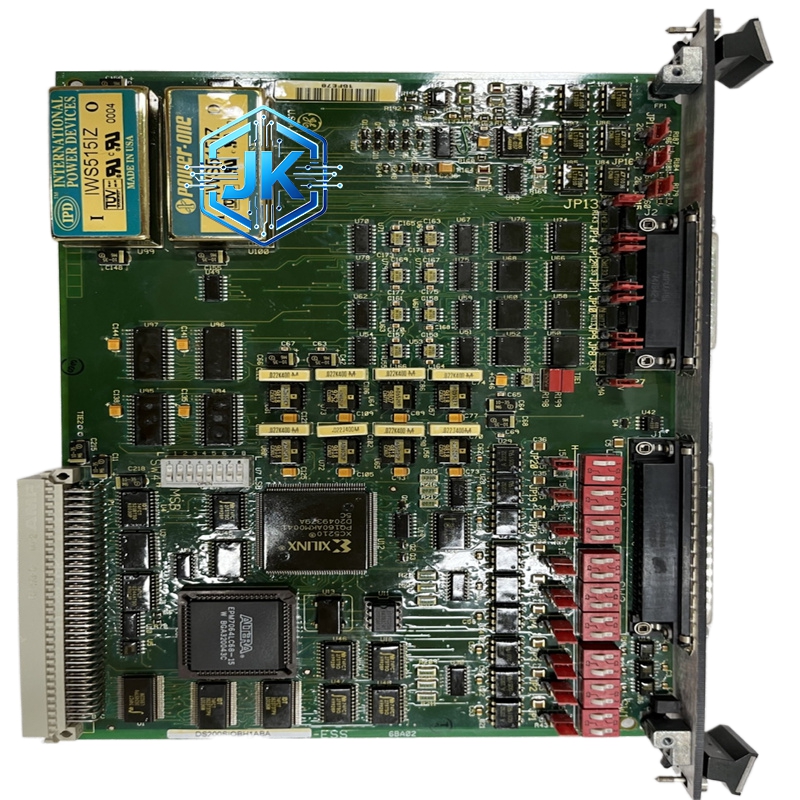

GE DS200SNPAH1A — Mark VIe 串行通信模块
技术规格：
- 通信端口：单端口 RS-232（DB-9 连接器）
- 通信协议：Modbus RTU、GE SRTP、自定义协议
- 波特率：1200 至 115200 bps
- 数据位：7 / 8 位可选
- 校验：无/奇/偶校验
- 背板总线：VME64x
- 工作温度：0°C 至 60°C
- 供电：+3.3V / +5V
功能特点：
- 单端口设计，适合点对点通信
- 内置通信状态监控和超时检测
- 电气隔离 1500V DC
- 支持主站和从站模式
应用场景：
- 与智能电表通信读取电量
- 与串口打印机连接打印报表
- 与调制解调器连接实现远程拨号
- 与第三方 PLC 串口通信
材质构成：
- 外壳：铝合金 + 钢质前面板
- PCB：4 层 FR-4 板
- 通信芯片：MAX3232 或同等隔离型 RS-232 收发器
结构特征：
- 标准 VME 单宽度
- 前面板 DB-9 连接器 + LED 指示灯
工作原理：
CPU 经 VME 总线发送数据至模块，UART 芯片按配置协议封装后经 RS-232 收发器转换为 RS-232 电平输出。接收时反向处理。
安装要求：
- 插入 Mark VIe VME 插槽
- RS-232 线缆不超过 15 米
- 安装时佩戴防静电手环
使用注意事项：
- 不要在带电状态下插拔 DB-9 线缆
- 更换模块后需重新配置通信参数
