描述

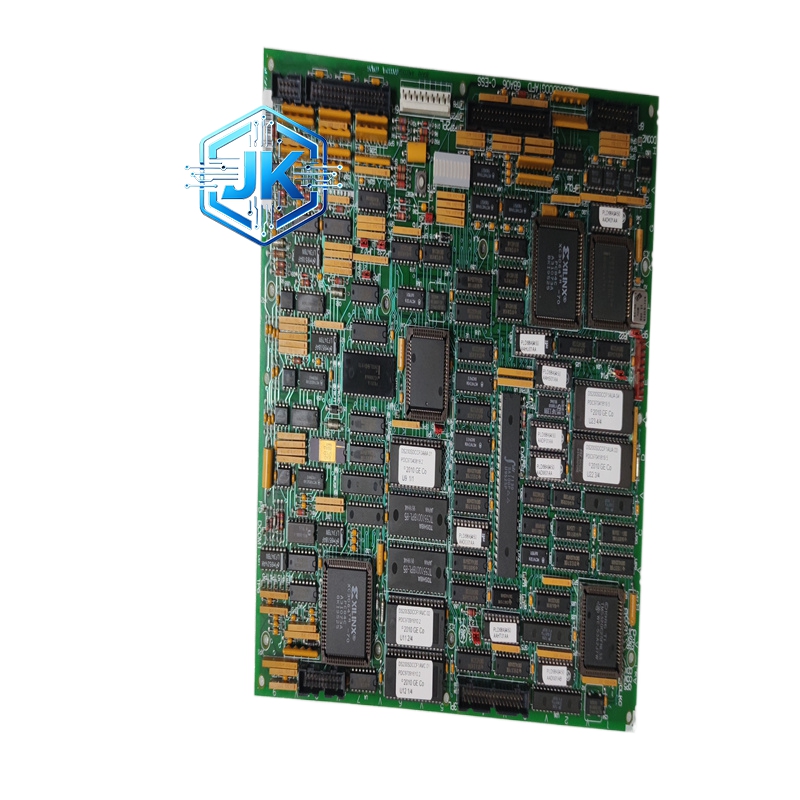

GE DS200SDCIG1AFB — Mark VIe 串行数据通信接口模块
技术规格：
- 串口数量：2 个 RS-485 串口 + 1 个 RS-232 串口
- 通信速率：1200bps 至 115.2kbps（软件配置）
- 通信协议：Modbus RTU/ASCII、GE SRTP、DF1（软件配置）
- 数据位：7/8 位可选
- 停止位：1/2 位可选
- 校验方式：无校验/奇校验/偶校验/CRC（软件配置）
- 串口隔离：每个串口独立 250V DC 隔离
- 工作温度：0°C 至 +60°C
- 背板总线：VME64x
- 供电：+5V / +3.3V，由 VME 背板供电
- 功耗：约 2W
- 尺寸：3U VME 模块，160mm × 233.4mm × 100.3mm
- 重量：约 0.4kg
功能特点：
- 3 串口集中管理：2 个 RS-485 + 1 个 RS-232，满足多数串行通信需求
- 多协议支持：Modbus、SRTP、DF1 主流协议全覆盖
- 每串口独立隔离：3 个串口完全独立电气隔离
- LED 诊断：每个串口配有 TX/RX LED
应用场景：
- 电厂与变频器之间的 Modbus 通信
- 电厂与智能仪表之间的 SRTP 通信
- 水处理厂与 PLC 之间的 DF1 通信
材质构成：
- 外壳：铝合金压铸框架
- PCB：4 层 FR-4 板
- 串口芯片：TI SN65HVD 系列
- 接线端子：弹簧夹紧式，镀金触点
安装要求：
- 插入 Mark VIe 机架任意 3U VME 插槽
- RS-485 总线终端需加装 120Ω 电阻
使用注意事项：
- 通信参数必须与对端设备严格匹配
- 更换模块后必须重新配置通信参数
