描述

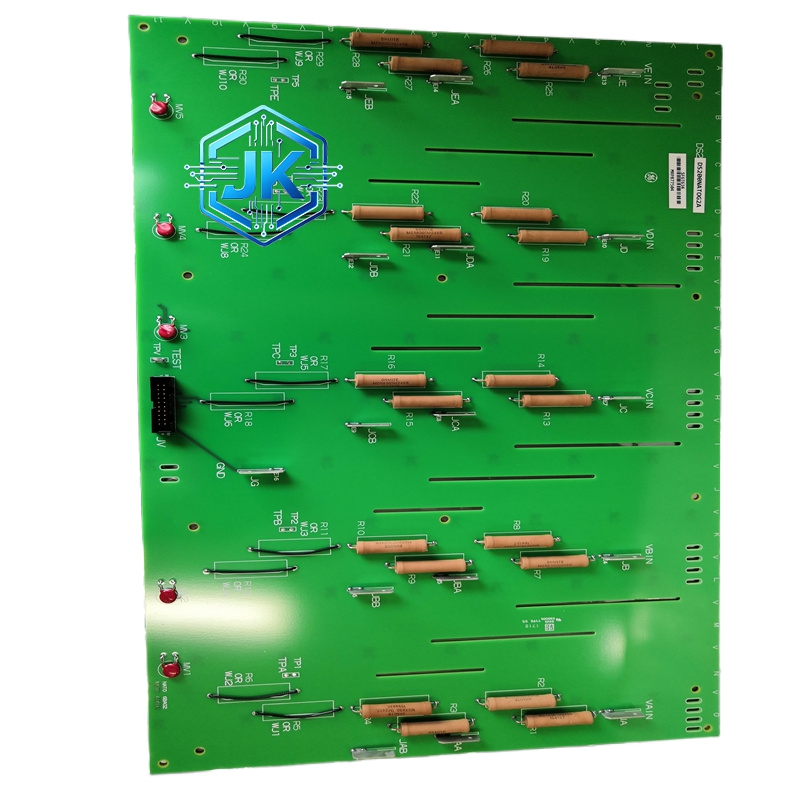

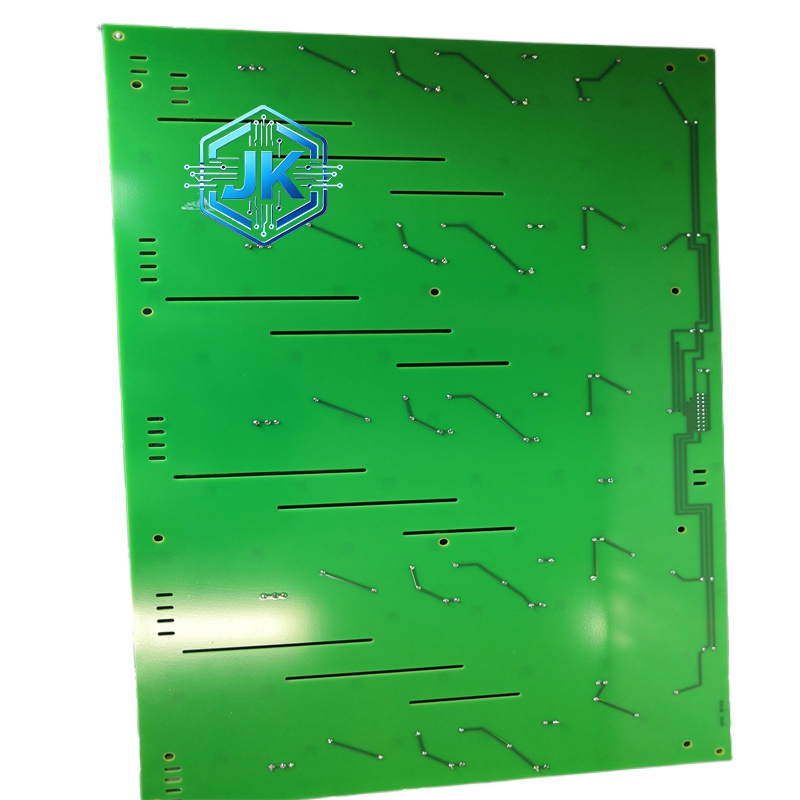

GE DS200NATOG3ACB 8 通道模拟量输入模块
技术规格：
| 参数项 | 详细指标 |
|---|---|
| 模块类型 | 8 通道模拟量输入模块 |
| 适配系统 | GE Mark VIe |
| 通道数量 | 8 路 |
| 输入信号 | 4-20mA DC / 0-10V DC（每通道独立选择） |
| 分辨率 | 16 位 A/D 转换（65536 级） |
| 精度 | ±0.1% 满量程（典型值） |
| 采样速率 | 10 次/秒/通道（全通道同步） |
| 通道间隔离 | 500 VDC |
| 输入阻抗（电流模式） | 250 Ω（内置精密电阻） |
| 输入阻抗（电压模式） | 大于 1 MΩ |
| 断线检测 | 支持（电流模式下低于 3mA 标记断线） |
| 供电电压 | +5V DC（VME 总线供电） |
| 工作温度 | 0°C 至 60°C |
| 存储温度 | -40°C 至 85°C |
| LED 指示 | 8 颗绿色 LED（每通道一颗） |
| 功耗 | 约 2W |
| 尺寸 | Mark VIe 标准模块尺寸 |
| 重量 | 约 0.25 kg |
功能特点：
- 8 通道独立配置：8 个通道可分别设定为电流输入（4-20mA）或电压输入（0-10V），无需整块模块统一配置
- 16 位高精度：65536 级分辨率，对于 4-20mA 信号最小可分辨约 0.3 μA，对于 0-10V 信号最小可分辨约 150 μV
- 通道间隔离：每个通道之间 500 VDC 电气隔离，有效消除通道间串扰和地环路干扰
- 断线检测：电流模式下，当输入信号低于 3mA 时自动标记断线故障并上报处理器
- 全通道同步采样：8 个通道同时采样，采样时刻一致，适合需要多点同步测量的场合
- 软件校准：支持两点校准（零点和满量程），用户可在编程软件中输入校准参数
- 掉电保持：模块内部电容支持掉电后保持 A/D 转换值约 50 ms
应用场景：
- 压力采集：配合 4-20mA 压力变送器采集管道压力、容器压力
- 流量采集：配合电磁流量计或涡街流量计采集介质流量（4-20mA 输出）
- 液位采集：配合差压式液位变送器采集储罐液位
- 温度采集（配合变送器）：配合 4-20mA 温度变送器采集温度（当现场只有变送器无热电偶时使用）
- 阀门位置反馈：采集 4-20mA 阀门定位器反馈信号，监测阀门开度
性能参数（详细）：
| 参数 | 数值 |
|---|---|
| A/D 转换位数 | 16 位 |
| 满量程范围（电流） | 4-20 mA |
| 满量程范围（电压） | 0-10 V DC |
| 线性度 | ±0.05% 满量程 |
| 采样率 | 10 SPS/通道（全通道同步） |
| 转换时间 | 100 μs（典型值） |
| 通道间串扰 | 小于 -80 dB |
| 噪声（RMS） | 小于 0.02% 满量程 |
| 输入过压保护 | 30V DC（持续），40V DC（瞬时 1 秒） |
| 绝缘强度 | 1500 VDC，1 分钟无击穿 |
| MTBF | 大于 100000 小时 |
材质构成：
| 部件 | 材质 |
|---|---|
| 外壳 | 铝合金压铸（ADC12），阳极氧化处理 |
| 电路板 | FR-4，4 层 PCB |
| A/D 转换器 | TI ADS1115（16 位 delta-sigma ADC） |
| 隔离器 | ADI ADuM1201，500 VDC 隔离 |
| 基准电压源 | TI REF5050（5.000V ± 0.05%） |
| 精密电阻 | 金属膜电阻，精度 0.1%，温漂 25 ppm/°C（250 Ω 采样电阻） |
| 端子排 | 绿色可插拔端子，PA66 尼龙 |
| 连接器 | VME 总线双连接器 |
| 焊接工艺 | 无铅 HASL |
| LED | 绿色高亮 LED |
结构特征：
- Mark VIe 标准模块尺寸
- 前端面板设有 8 颗绿色 LED 指示灯，均匀排列
- 前端面板左侧设有 4 位拨码开关（模块地址设定）和 4 位 DIP 开关（每通道一个，用于设定输入信号类型：电流/电压）
- 前端面板右侧设有 8 路绿色可插拔端子排，每路标注通道号（AI0 至 AI7）和信号类型（mA/V）
- 背面为 VME 总线双连接器（P1/P2）
- 顶部设有散热孔阵列
- 底部设有 DIN 导轨卡扣
- 两侧设有安装耳
工作原理：
外部传感器信号经端子排进入模块。电流模式下，4-20mA 信号流过内置的 250 Ω 精密采样电阻，产生 1-5V 电压信号，经仪表放大器放大后送入 16 位 A/D 转换器。电压模式下，0-10V 信号经缓冲放大器后直接送入 A/D 转换器。A/D 转换器在基准电压源的驱动下将模拟电压转换为数字量。数字量经数字隔离器传输至 VME 总线接口电路，最终通过 VME 总线上传至处理器。断线检测电路实时监测输入电流是否低于 3mA 阈值，一旦检测到断线立即在状态字中置位断线标志。
安装要求：
- 安装于 Mark VIe 机架指定槽位，模块地址通过拨码开关设定（0 至 15）
- 电流输入模式下，传感器供电由模块提供（通过端子排上的 +24V 端子输出，最大供电电流 20mA）
- 电压输入模式下，传感器需外部独立供电（模块不提供传感器供电）
- 信号线使用屏蔽双绞线，屏蔽层单端接地（控制柜侧）
- 模拟信号线与数字信号线分开走线，间距大于 200 mm
- 模块与传感器之间的接线长度：电流信号模式下不超过 300 米，电压信号模式下不超过 50 米
- 安装后在编程软件中配置每通道的信号类型、量程、报警阈值等参数
使用注意事项：
- 电流输入模式下切勿接入电压信号，会烧毁 250 Ω 采样电阻
- 电压输入模式下输入电压不得超过 10V DC，否则会损坏 A/D 转换器
- 更换 DIP 开关配置（更改信号类型）后需断电重启模块才能生效
- 定期进行软件校准，建议每 6 个月一次
- 模块断电后重新上电需要约 2 秒初始化时间，期间通道数据无效
- 不要用手触摸电路板，人体静电会损坏 A/D 转换器
- 更换模块时必须在控制器停机状态下操作，断电后等待 30 秒
