描述

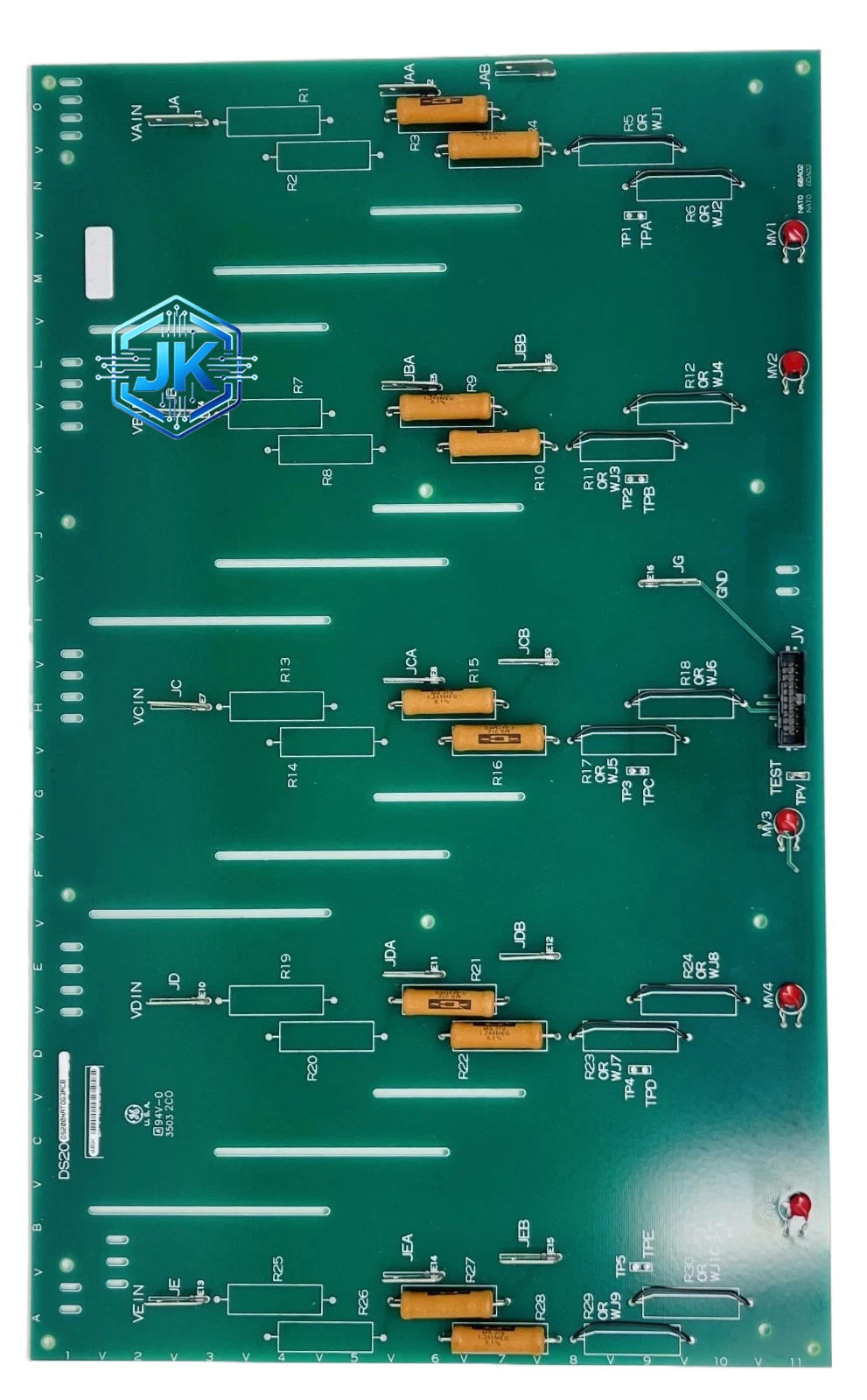

GE DS200LUVAG1AFD 通用逻辑与电压模拟量输入模块（现场诊断增强版）
技术规格：
| 参数项 | 详细指标 |
|---|---|
| 模块类型 | 混合 I/O 模块（16DI + 4AI 电压），现场诊断增强版 |
| 数字量输入 | 16 路，24V DC |
| 模拟量输入 | 4 路，0-10V DC |
| A/D 分辨率 | 12 位（4096 级） |
| 采样速率 | 10 次/秒/通道 |
| 精度 | ±0.5% 满量程 |
| 新增功能 | 2 路报警继电器输出（常开/常闭） |
| 报警继电器容量 | 2A @ 250V AC / 2A @ 30V DC |
| 隔离电压 | 1500 VDC |
| 工作温度 | 0°C 至 60°C |
| 功耗 | 约 3W（比 G1A 略高，因继电器驱动电路） |
功能特点：
- 全部 G1A 功能：16DI + 4AI，通道隔离，断线检测，本机诊断
- 新增 2 路报警继电器：模块本机根据预设逻辑直接驱动继电器，无需 CPU 参与
- 安全联锁功能：当任一通道检测到故障时，继电器自动动作，切断外部安全回路
- 通信中断保护：CPU 与模块通信中断时，继电器保持最后状态，不会误动作
- 继电器状态指示：前端设有 2 颗红色 LED，显示继电器通断状态
应用场景：
- 安全联锁系统：当温度或压力超限时，模块直接驱动继电器切断加热器或泵，无需等待 CPU 响应
- 紧急停机系统：任一关键传感器故障时，立即触发停机
- 消防联动：烟雾探测器信号触发继电器启动消防泵
- 高可靠性过程控制：在通信不稳定的环境中提供本地安全保护
材质构成：
| 部件 | 材质 |
|---|---|
| 外壳 | 铝合金压铸，阳极氧化 |
| 电路板 | FR-4，4 层 PCB |
| 继电器 | 欧姆龙品牌，2A 触点 |
| A/D 转换器 | TI 品牌 12 位 ADC |
| 光耦 | 东芝品牌 |
| 连接器 | 镀金弹簧触点 |
| 端子排 | 绿色可插拔端子 + 继电器输出端子 |
| 焊接 | 无铅 HASL |
结构特征：
- 标准 90-70 尺寸，宽度 25.4 mm，高度约 120 mm
- 前端 16 颗绿色 LED + 4 颗黄色 LED + 2 颗红色 LED（继电器状态）
- 前端设有继电器输出端子排（2 路，常开/常闭各一对触点）
- 背面 80 针 Genius Bus 连接器
- 底部 DIN 导轨卡扣
工作原理：
基本工作原理与 G1A 相同。新增的继电器由模块本机的比较器电路驱动：当任一通道的模拟量值超过预设高限/低限，或任一数字量通道状态符合预设条件时，比较器输出触发继电器驱动晶体管，继电器动作。此过程完全由模块本机完成，不依赖 CPU 通信。
安装要求：
- 与 G1A 相同，但需额外接线继电器输出端子至外部安全回路
- 继电器输出线使用 1.0 mm² 以上导线
- 继电器负载不得超过 2A @ 250V AC 或 2A @ 30V DC
- 继电器输出与模块输入之间保持隔离，不得短接
使用注意事项：
- 继电器输出为无源触点，不可直接接入交流 220V 负载而不加中间继电器
- 继电器动作后需手动复位或由 CPU 复位（视配置而定）
- 其余注意事项与 G1A 相同
