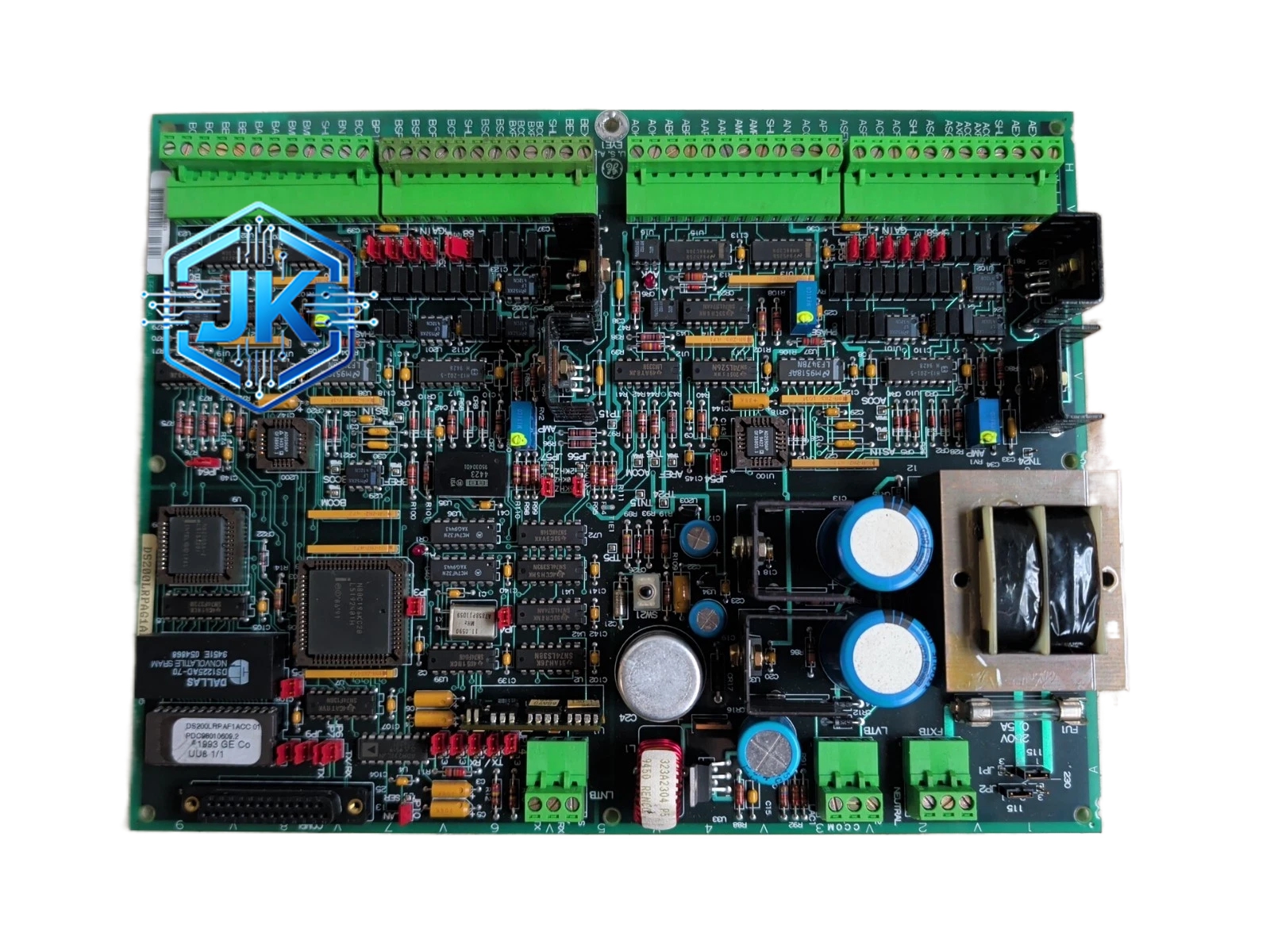

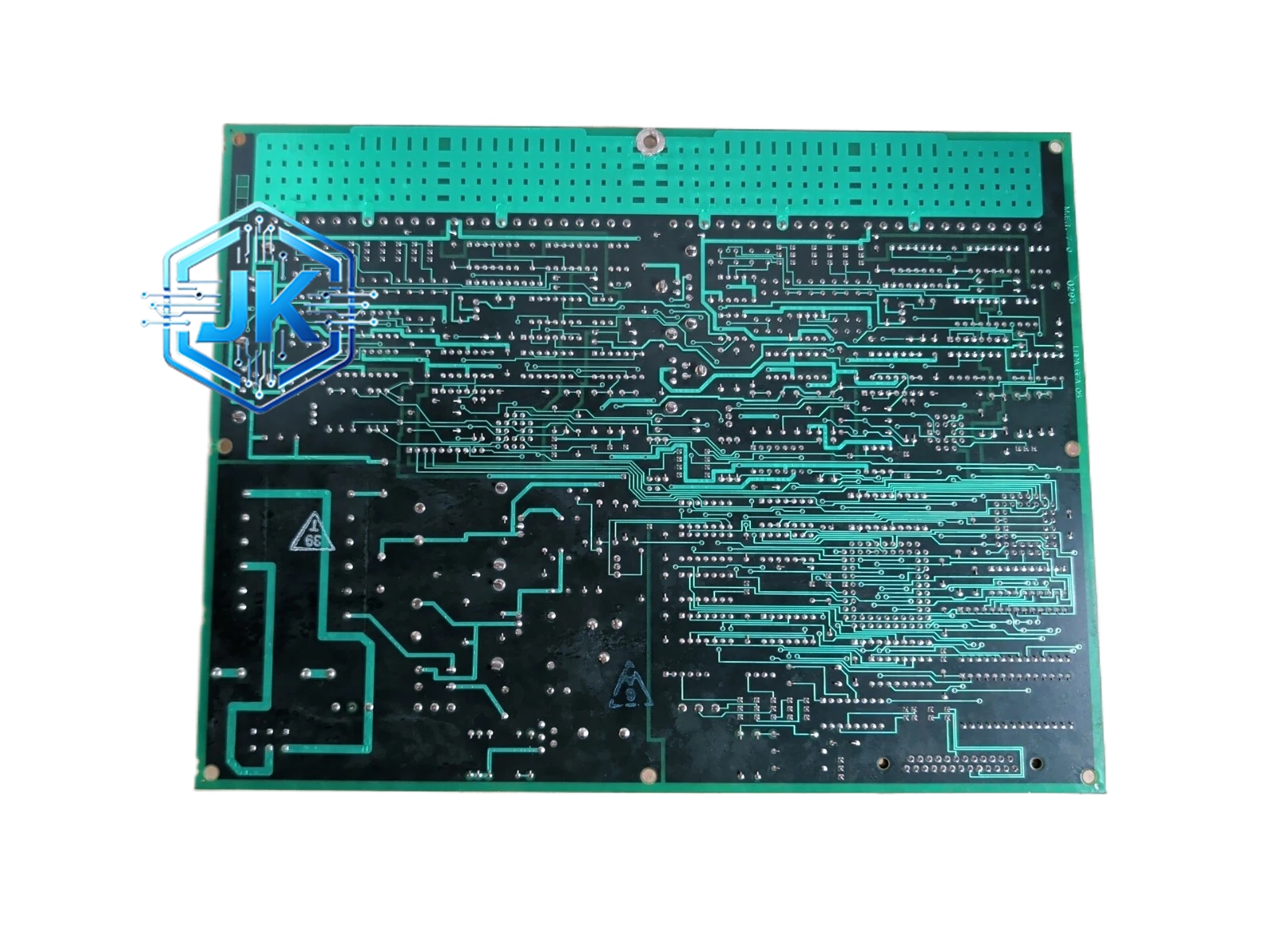

GE DS200HSTIG1AAA 升级款转速温度信号调理板（DS200HSTIG1A 改版型号）
技术规格 & 性能参数
- 新增配置：额外 2 路 PT100/PT1000 热电阻输入通道，支持三线制热电阻直采
- 原有参数延续：脉冲放大 1~100 倍可调、热电偶毫伏信号处理，隔离耐压 2500VAC
- 功耗 14.5W，工作温度扩展 – 15℃~+65℃，比基础款耐高温性能提升
- 采样精度：热电阻采集误差≤±0.08% FS，脉冲测速误差≤0.09%
功能特点
- 多类型信号兼容：一块板卡同时处理脉冲、热电偶、热电阻三种现场信号，减少柜内板卡数量
- 强化高温抗干扰：元器件选用宽温工业芯片，高温 65℃工况下信号漂移量降低 40%
- 三线制热电阻自动补偿：内置线路电阻补偿电路，消除长线线缆压降带来测温误差
- 全通道独立故障自检：热电阻断线、热电偶开路、脉冲探头故障分通道 LED 提示
应用场景
同基础款 DS200HSTIG1A，多用于改造升级后的燃气轮机、联合循环发电机组控制系统。
材质构成
PCB 升级高 TG 耐高温 FR-4 基材，热电阻采样回路采用低温漂锰铜精密电阻，其余元器件沿用工业级宽温器件，全板加厚三防涂层。
结构特征
安装尺寸、机柜插槽、固定孔位与 DS200HSTIG1A 完全一致，可原位直接替换安装；前端指示灯增加 2 颗热电阻通道状态灯，其余布局和原版统一。
工作原理
在原版信号放大隔离原理基础上，新增热电阻恒流源采样电路，恒定电流注入热电阻，通过采集电阻压降换算温度数值，其余脉冲、热电偶处理逻辑和基础型号保持一致。
