描述

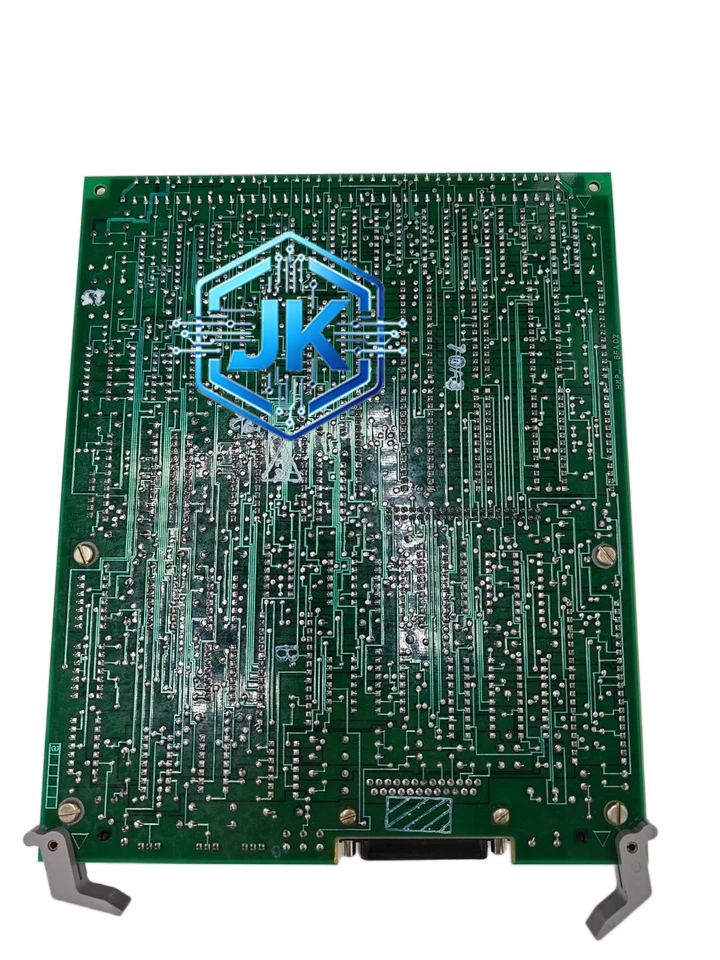

GE DS200GSIAG1A — 发电机智能接口模块
技术规格：
- 通道类型：8路模拟量输入（电压/电流混合通道，可配置）
- 电压输入范围：0~120V AC（经内部PT降压后采集），或0~5V AC（直接输入）
- 电流输入范围：0~5A AC（经内部CT降流后采集），或0~1A AC（直接输入）
- 频率测量范围：15Hz ~ 100Hz，精度±0.01Hz
- 功率测量：有功功率（P）、无功功率（Q）、视在功率（S）、功率因数（PF）
- 分辨率：16位ADC，电压分辨率优于0.01V，电流分辨率优于0.001A
- 采样速率：每通道最高20次/秒（20 SPS），同步采样
- 精度：±0.2%满量程（电压），±0.3%满量程（电流），功率精度±0.5%
- 功率因数测量：支持0~1.0范围测量，精度±0.01
- RMS计算：内置真有效值（True RMS）计算电路，准确测量非正弦波形下的电压电流有效值
- 隔离方式：每通道1500V DC光电隔离，通道对地隔离，电压通道与电流通道独立隔离
- 供电电压：+5V DC（板卡级），±15V DC（模拟信号调理侧）
- 安装方式：Mark V / Mark VI 发电机保护机架标准插槽
- 功耗：典型值6W（含信号调理电路功耗）
- 工作温度：-20°C ~ +70°C
功能特点：
- 专为发电机保护设计，内置PT/CT信号调理电路，直接接入发电机出口互感器二次侧，无需外部变送器
- 支持全部发电机标准保护功能：过电压保护（59G）、欠电压保护（27G）、过电流保护（51G）、失磁保护（40G）、逆功率保护（32G）、频率异常保护（81G）、负序过流保护（46G）、定子接地保护（64G）等
- 内置RMS真有效值计算电路，准确测量非正弦波形（如含谐波的电压电流）下的有效值
- 支持三相电压/电流的对称分量计算（正序、负序、零序），用于不对称故障保护（如负序过流保护）
- 具备频率跟踪功能，自动适应发电机转速变化（如并网时频率从0Hz升至50Hz）
- 每通道具备断线检测、短路检测功能，传感器故障时立即上报处理器并闭锁相关保护
- 每通道配备LED状态指示灯，便于现场快速诊断通道状态
- 支持处理器远程读取全部电气参数，也支持单通道查询
应用场景：
- 燃气轮机发电机过电压/欠电压保护跳闸（59G/27G）
- 发电机定子绕组过电流保护（51G），三段式过流（瞬时、短延时、长延时）
- 发电机失磁保护（40G），防止异步运行烧毁发电机转子
- 发电机逆功率保护（32G），防止发电机变为电动机运行（原动机故障时）
- 发电机频率异常保护（81G），过频/低频跳闸
- 发电机负序过流保护（46G），防止转子表面过热
- 发电机定子接地保护（64G），100%定子接地保护
- 大型同步电动机的电气保护
- 发电厂厂用电系统的综合电气监测
材质构成：
- PCB板：六层FR-4高TG（Tg≥170°C）玻璃纤维环氧树脂板，含沉金工艺，电源层与信号层严格分离，抗干扰能力极强
- 信号调理芯片：高精度RMS-to-DC转换器（如Analog Devices AD736或AD637系列），真有效值转换精度±0.1%
- ADC芯片：16位逐次逼近型ADC（如Analog Devices AD7606系列），8通道同步采样，采样精度±0.01%
- 同步采样电路：专用采样保持放大器（S/H），确保8通道电压电流严格同步采集
- 隔离器件：高速光电耦合器（如HCPL-7840），传输速率≥1Mbps
- 连接器：高可靠性欧式接线端子，铜合金镀镍触点，抗振动性能强，接触电阻≤10mΩ
- 外壳：全金属屏蔽外壳，铝合金材质，表面阳极氧化处理，EMC屏蔽效能≥65dB
结构特征：
- 尺寸略大于标准欧洲卡，为Mark V/VI发电机保护机架专用尺寸（约175mm × 115mm）
- 前面板设有8组LED指示灯（每通道：电源、数据有效、故障各一个）+ 接线端子排
- 背面为高密度Pin & Socket连接器（96pin），含±15V模拟供电引脚
- 模块重量约450g，内部含多个精密信号调理变压器和互感器模拟电路
- 前面板设有测试按钮，可在线注入模拟信号进行通道精度验证
- 前面板左下角设有模块型号标签和校准日期标签
工作原理：
发电机出口的电压互感器（PT）和电流互感器（CT）二次侧信号经电缆接入模块接线端子。电压信号经内部精密电阻分压网络降压至0~5V范围，电流信号经内部精密取样电阻转换为电压信号（如5A对应1V）。所有模拟信号送入16位同步ADC进行模数转换，转换结果经光电隔离后通过VMEbus上传至Mark V/VI处理器。处理器根据组态的保护定值，实时计算电压、电流、频率、功率因数、有功功率、无功功率、正序/负序/零序分量等全部电气参数。当任一参数超过保护阈值且持续时间超过设定延时，处理器发出跳闸指令，经保护输出模块驱动发电机断路器跳闸，同时启动录波记录故障波形。
安装要求：
- 必须安装于Mark V/VI发电机保护专用机架，与控制机架物理隔离
- PT/CT二次侧电缆需使用屏蔽双绞线，屏蔽层在机架侧单端接地
- 模块安装前需确认跳线设置与PT/CT变比匹配（如PT变比12000V/100V，CT变比2000A/5A）
- 模拟供电（±15V）需由独立稳压电源提供，纹波小于50mV
- 机架需可靠接地，接地电阻小于4Ω
- 模块与PT/CT之间的电缆长度不超过50米，超过需加装信号放大器
使用注意事项：
- 发电机保护模块的任何通道故障均会导致部分或全部保护功能丧失，需执行每日在线自检
- 禁止在机组运行时更换该模块，更换前必须将发电机解列并置于盘车状态
- PT二次侧严禁短路（会产生大电流烧毁PT），CT二次侧严禁开路（会产生高压危险）
- 定期（每6个月）进行通道精度验证，使用标准信号源注入已知电压/电流值，误差超过±0.3%时需重新校准
- 模块存储环境温度需在-20°C至+70°C之间，相对湿度不超过85%无凝露
- 固件升级需通过GE专用工具（如Mark V/VI Toolbox）进行，禁止自行刷写
- 雷雨季节需检查PT/CT二次侧的防雷保护，确保浪涌保护器（SPD）正常工作
