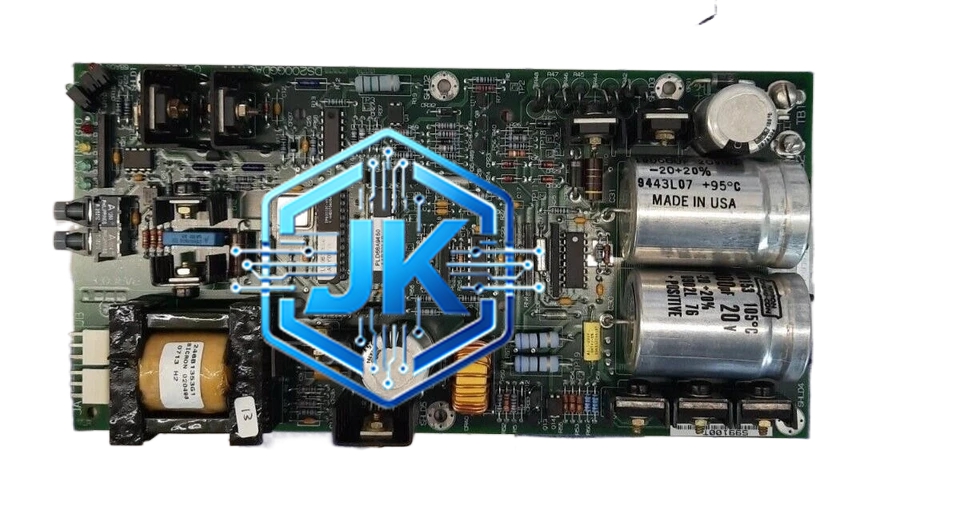

GE DS200GGDAG1A — Mark VIe 通用网关模块（GEnet 网关版本）

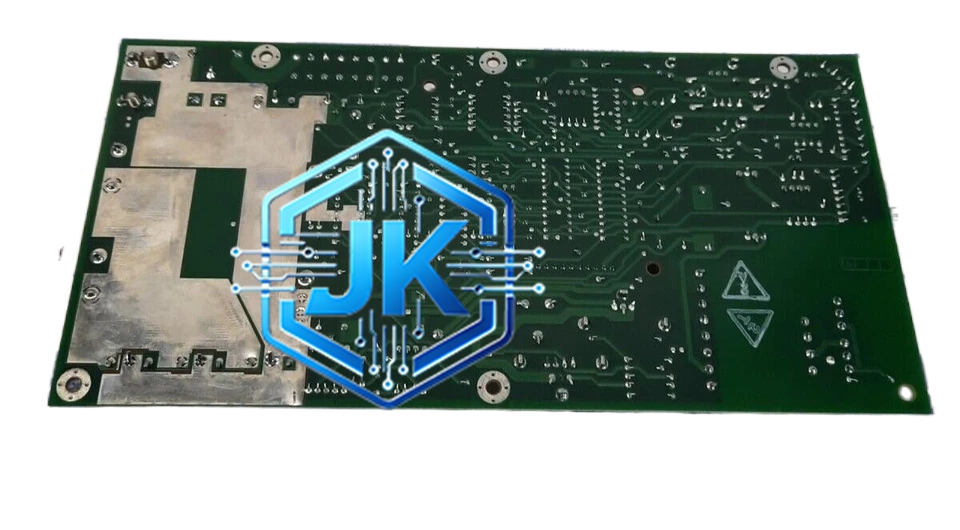

GE DS200GGDAG1A — Mark VIe 通用网关模块（GEnet 网关版本） - 图片 2

GE DS200GGDAG1A — Mark VIe 通用网关模块（GEnet 网关版本）

产品简介：
该模块是 GE Mark VIe 控制系统的通用通信网关模块，用于在 Mark VIe 控制器与第三方设备（如 Ovation DCS、Modbus 设备、Profibus 设备等）之间进行协议转换和数据交换。型号中 DS200 为 Mark VIe 模块系列，GGD 代表通用网关（General Gateway Device），A 代表以太网接口版本，G1 为固件版本，A 为特定配置标识。该模块是 Mark VIe 系统融入工厂信息网络的桥梁，使不同品牌、不同协议的设备能够协同工作。

分类：
获取报价/现货咨询
电话 19084694177
微信 19084694177
邮箱 sky2026lan@gmail.com
微信二维码
微信扫码

描述

GE DS200GGDAG1A — Mark VIe 通用网关模块（GEnet 网关版本）

技术规格：

  • 通信端口：2 个 10/100Base-T 以太网端口（RJ45）
  • 支持协议：GE SRTP、Modbus TCP/IP、Modbus RTU（通过 RS-485 桥接）、EtherNet/IP、Profibus DP（通过 OPC 桥接）、SNMP v1/v2c/v3
  • 数据吞吐量：每个端口最高 100Mbps，总吞吐量 200Mbps（全双工）
  • 通信延迟：同网段内小于 1ms，跨网段小于 5ms
  • VLAN 支持：802.1Q VLAN，最多 16 个 VLAN
  • 防火墙功能：内置包过滤防火墙，支持 ACL
  • NAT 支持：支持网络地址转换
  • 工作温度：0°C 至 +55°C
  • 供电：+5V DC，机架背板供电，功耗约 4W
  • 尺寸：标准 Mark VIe 模块宽度

功能特点：

  • 双端口冗余设计，单端口故障时另一端口无缝接管，切换时间小于 100ms
  • 支持同时运行多个协议，一个端口跑 Modbus TCP 连接 DCS，另一个端口跑 SRTP 连接 HMI
  • 内置 SNMP Agent，支持网络管理系统远程监控
  • 支持 DHCP 和静态 IP 两种地址配置方式
  • 模块级自诊断覆盖所有通信链路
  • 支持远程在线固件升级

材质构成：

  • PCB：8 层高密度互连板，含专用网络处理芯片
  • 网络处理器：专用嵌入式处理器，运行 GE 定制实时操作系统
  • 以太网变压器：Integrated Magnetics 集成磁芯
  • 外壳：铝合金压铸 + 电磁屏蔽罩
  • 连接器：RJ45 带 LED 指示

结构特征：

  • 标准 Mark VIe 模块尺寸
  • 前面板设有 2 个 RJ45 端口和 4 个状态 LED
  • 顶部总线连接器，底部锁定卡扣

工作原理：
模块内部运行嵌入式实时操作系统，网络数据包到达以太网端口后，由专用网络处理器进行协议解析。对于非 GE 协议（如 Modbus TCP），模块内部完成协议转换后以 GE SRTP 格式送至 CPU。防火墙在数据包进入内部总线前进行过滤。双端口冗余由内部看门狗管理。

安装要求：

  • 两个端口建议分别连接不同的网络交换机
  • 端口连接线缆长度不超过 100 米（Cat5e 或以上）
  • 首次上电需通过专用配置工具设置 IP 地址和通信参数

使用注意事项：

  • 切勿将两个端口同时连接同一交换机的同一 VLAN，可能导致广播风暴
  • 固件升级必须使用 GE 官方 ToolboxST 工具
  • 防火墙 ACL 配置需谨慎，错误配置可能导致通信中断

应用场景：

  • Mark VIe 与 Ovation DCS 之间的数据交换
  • 过程数据上传至 PI System 或其他 Historian
  • 远程 HMI 监控连接
  • Mark VIe 与第三方 PLC 之间的 Modbus 通信
