描述

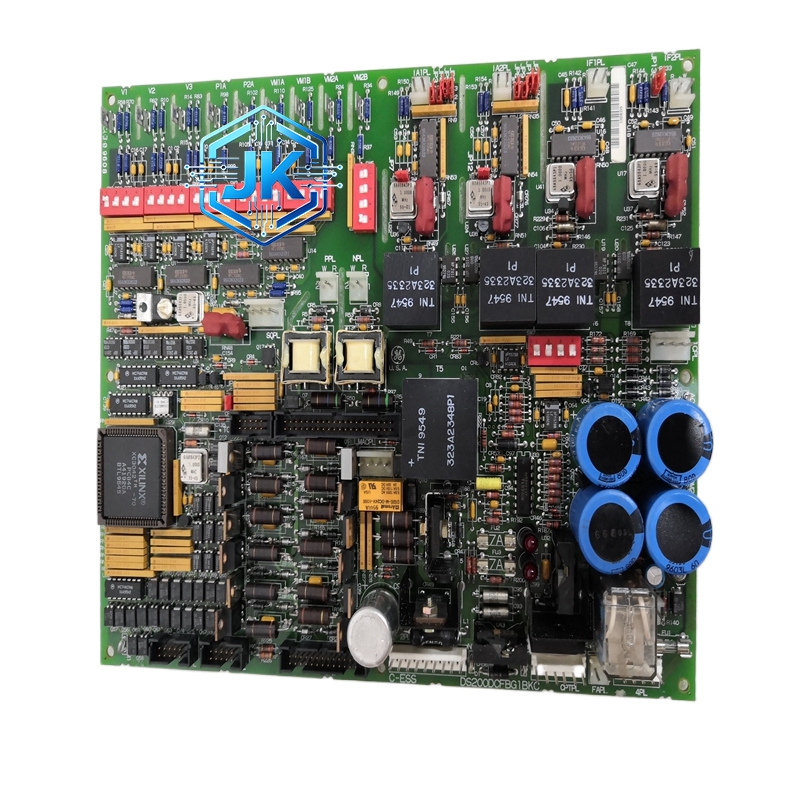

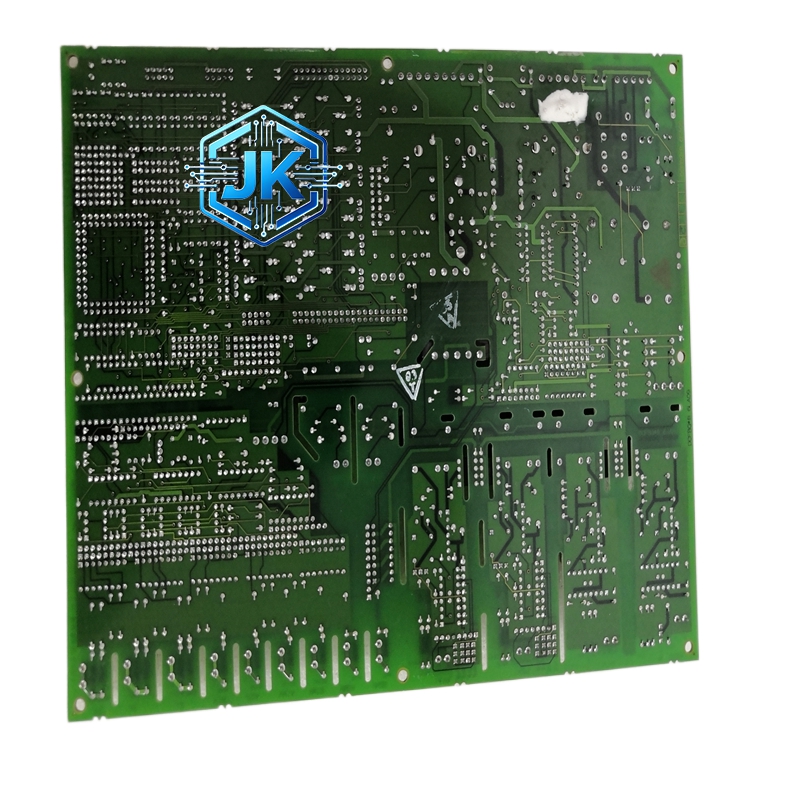

GE通用电气 DS200DTBBG1ABB Mark VI 数字量I/O模块
技术规格：
- 数字量输入（DI）：16路，24V DC无源干接点（湿接点）
- 数字量输出（DO）：8路继电器输出（SPDT），2A / 250V AC
- DI隔离电压：500V DC通道间隔离
- DO隔离电压：1500V AC通道间隔离
- DI滤波时间：1-255ms软件可调
- DO响应时间：≤10ms
- 供电：+5V DC，VME背板供电
- 工作温度：0°C 至 +60°C
- 安装方式：VME标准单槽
功能特点：
- 混合设计：一块板卡同时提供DI和DO，节省槽位和成本
- DO断线检测：继电器触点粘连时发出报警
- DI状态保持：控制器掉电后DI状态保持至下次上电
- 每通道LED：DI和DO各通道均有独立状态LED
材质构成：
- 外壳：阻燃PC/PA合金，UL94 V-0
- 继电器：密封型电磁继电器，银合金触点
- PCB：4层工业级，三防涂覆
- 端子：镀金弹簧端子
结构特征：
- VME单槽板卡
- 前面板：16个DI LED + 8个DO LED + Power/Run/Fault LED
- 背部：VME总线连接器 + DI端子排（16通道）+ DO端子排（8通道）
工作原理：
DI通道：现场24V DC干接点闭合时，光耦隔离电路导通，逻辑电平送至控制器。DO通道：控制器输出逻辑信号驱动继电器线圈，继电器触点闭合/断开，驱动外部负载。
应用场景：
- 燃气轮机阀门位置反馈（DI）+ 电磁阀驱动（DO）
- 电厂辅机启停控制（DI采集状态 + DO驱动接触器）
- 泵组运行状态监测与控制
安装要求：
- VME机架安装
- DO继电器输出驱动感性负载时需并联RC吸收回路或续流二极管
- DI信号线使用屏蔽电缆，屏蔽层单端接地
使用注意事项：
- 继电器输出不可直接驱动大功率电机，需通过中间继电器或接触器
- 更换前必须关机断电
