描述

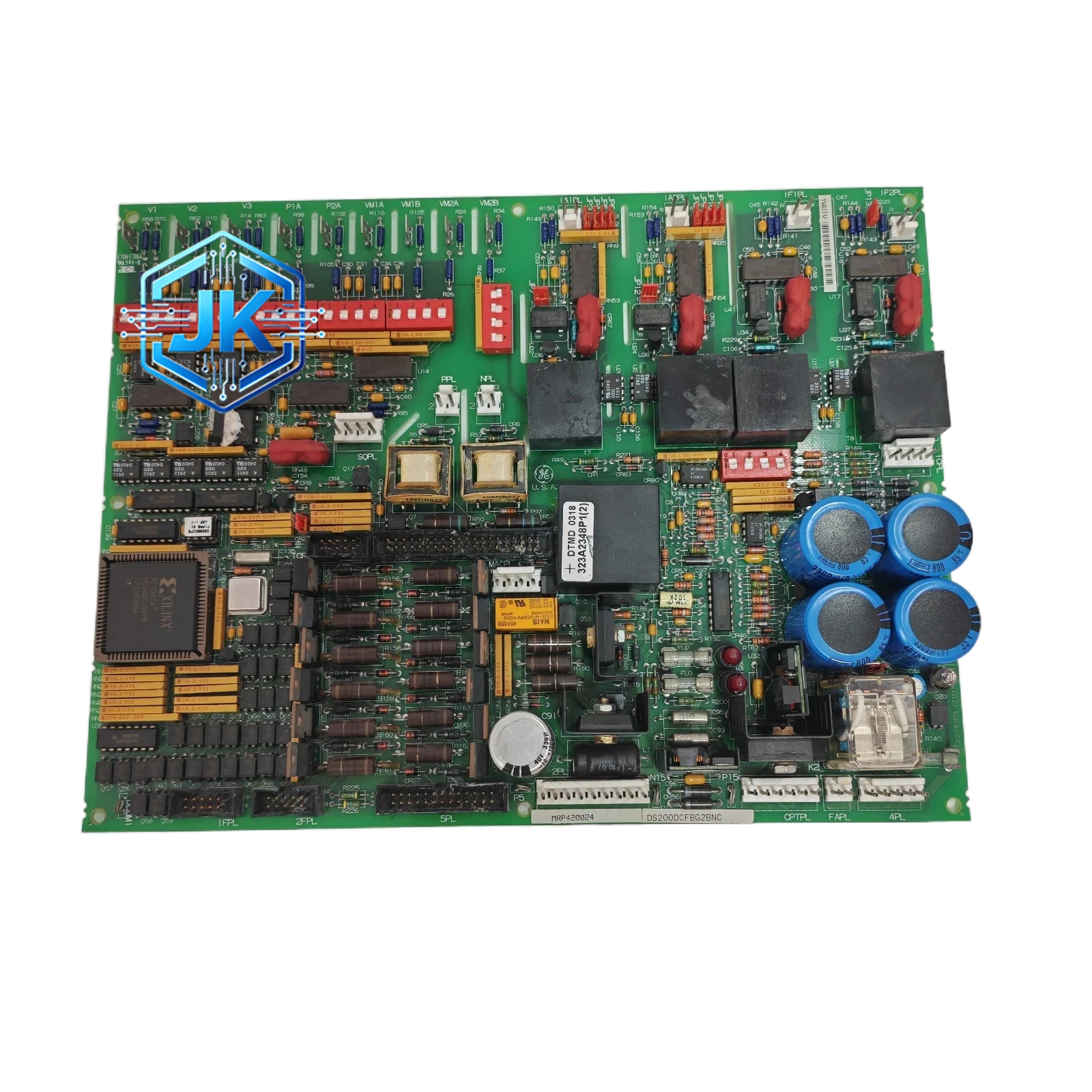

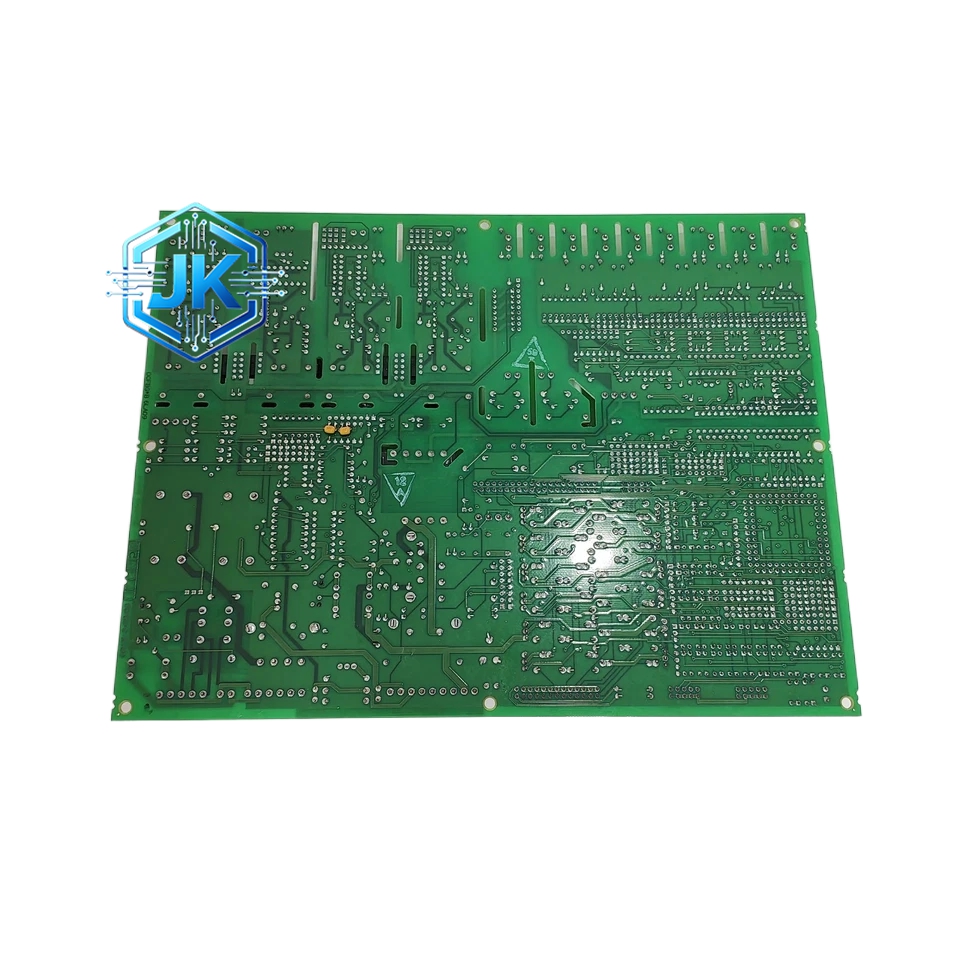

GE DS200DCFBG2B 直流电源模块
技术规格：
| 参数项 | 详细指标 |
|---|---|
| 模块类型 | 直流开关电源模块 |
| 适配系列 | GE Fanuc 90-70 / Mark VI |
| 输入电压 | +120V DC 或 +24V DC（两版本） |
| 输出 1 | +5V DC，3A（额定） |
| 输出 2 | +24V DC，1A（额定） |
| 总功率 | 约 39W |
| 效率 | 大于 82% |
| 纹波噪声 | 小于 50 mV（峰峰值） |
| 保护功能 | 过流、短路、过压、过温 |
| 指示灯 | 绿色（正常）、红色（故障） |
| 工作温度 | 0°C 至 60°C |
| 安装方式 | DIN 导轨 / 机架 |
| 重量 | 约 0.35 kg |
功能特点：
- 双路独立输出：+5V 供逻辑电路，+24V 供现场传感器，完全隔离
- 过流保护：超过额定 120% 时限流，5 秒后关断
- 短路保护：100 ms 内切断输出，故障清除后自动恢复
- 过温保护：超过 85°C 降额，超过 100°C 关断
- 软启动：上电时输出缓慢上升（约 500 ms），避免浪涌
- 冗余支持：两块并联运行实现 N+1 冗余
应用场景：
- GE 90-70 PLC 系统主电源
- 工业控制柜核心供电
- 电厂 DCS 系统冗余供电
材质构成：
| 部件 | 材质 |
|---|---|
| 外壳 | 冷轧钢板（SPCC），喷塑处理 |
| 电路板 | FR-4，2 层 PCB |
| 变压器 | 铁氧体磁芯，铜线绕组 |
| 电容 | Nichicon 105°C 耐温 |
| MOSFET | 耐压 200V 功率管 |
| 连接器 | 镀金插针 |
| 散热片 | 铝合金挤压型材 |
结构特征：
- 标准 90-70 尺寸，宽度约 30 mm，高度约 100 mm
- 前端左侧电源开关，右侧绿/红 LED
- 前端输入端子排（2 针）和输出端子排（多针）
- 背面空，无连接器
- 底部 DIN 导轨卡扣
- 顶部散热孔阵列
工作原理：
输入直流经 EMI 滤波器后进入高频 DC-DC 转换器，控制器以 100-300 kHz 驱动 MOSFET，通过高频变压器实现电压变换和隔离。两路输出各自独立，光耦反馈稳压。保护电路实时监测电流、电压、温度，超标立即关断。
安装要求：
- 安装于机架最左端（90-70 规定）
- 输入线截面积不小于 1.5 mm²，输出线不小于 1.0 mm²
- 接地电阻小于 4 Ω
- 模块间距大于 10 mm
- 输入端加装熔断器（额定电流为最大输入电流 1.5 倍）
使用注意事项：
- 严禁输出端短路运行
- 负载不超过额定 80%
- 定期清洁散热孔
- 红色 LED 闪烁时立即检查负载
- 更换时断电等待 30 秒
