描述

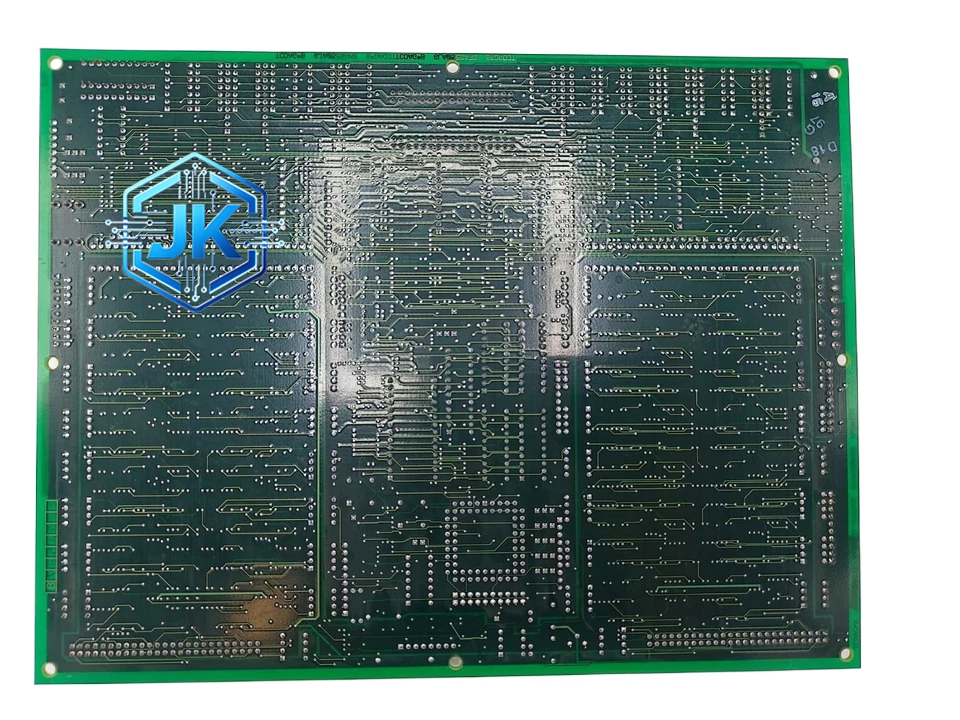

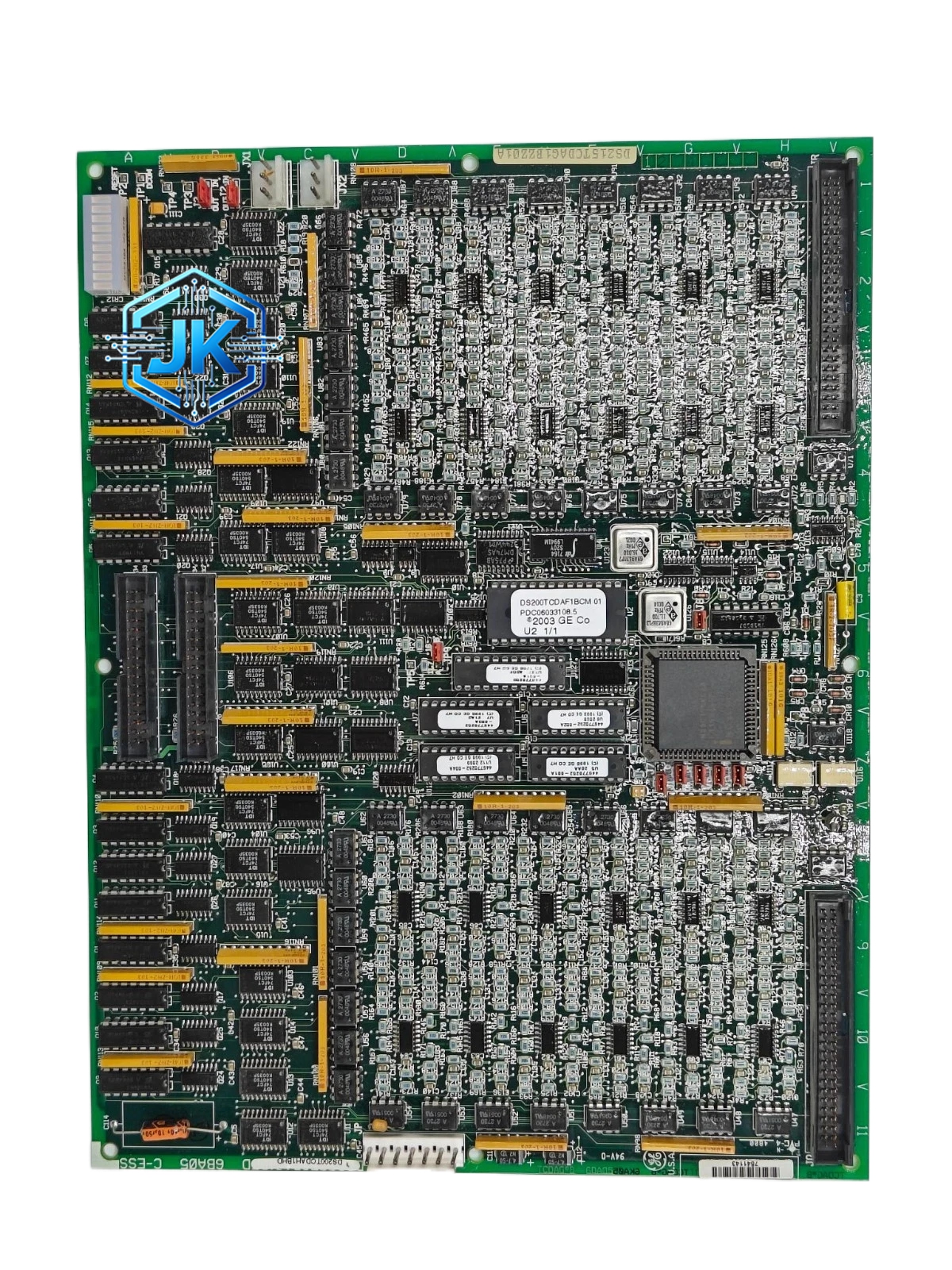

GE DS200ADMAH1A — Mark VIe 8 通道模拟量输入模块
技术规格：
- 通道数：8 通道，单端或差分输入可选
- 输入类型：4-20mA（默认）/ 0-10V（可配置）
- 分辨率：16 位 A/D 转换
- 精度：±0.1% 满量程（典型值）
- 采样率：每通道最高 12.5 kHz
- 输入阻抗：电流模式 250Ω / 电压模式 大于 10 MΩ
- 共模抑制比（CMRR）：大于 100 dB
- 通道间隔离：500V DC 电气隔离
- 工作温度：0°C 至 60°C
- 背板总线：VME64x
功能特点：
- 高精度采集：16 位分辨率确保过程变量变化被精确捕获
- 软件可配置：通过 Mark VIe Toolbox 软件配置每通道量程、滤波、报警限值
- 断线检测：自动识别传感器断线并触发报警
- 过压保护：输入端内置 TVS 二极管，防止瞬态过压损坏
- 诊断功能：模块自检并上报通道状态至控制器
应用场景：
- 锅炉汽包水位监测（差压变送器信号）
- 蒸汽流量测量（孔板差压信号）
- 给水温度采集（Pt100 变送器 4-20mA 输出）
- 润滑油压力监测
- 凝结水流量测量
材质构成：
- 外壳：铝合金压铸框架，表面阳极氧化处理
- PCB 板：4 层 FR-4 玻璃纤维板，模拟区与数字区隔离
- 模拟前端：高精度仪表放大器 + Σ-Δ 型 ADC
- 连接器：高密度 DIN 41612 背板连接器，镀金处理
结构特征：
- 标准 VME 单宽度模块，尺寸约 160mm × 233.4mm
- 前面板设有 8 组接线端子排
- 每通道配有状态 LED 指示灯
工作原理：
现场 4-20mA 信号经接线端子进入模块，首先通过精密采样电阻转换为电压信号，经过抗混叠低通滤波器后由多路复用器依次送入 16 位 ADC 进行采样。转换结果经光电隔离后通过 VME 总线传送至 CPU 板。每个通道的隔离设计确保信号地与系统地完全分离。
安装要求：
- 插入 Mark VIe 机架任意可用 VME 插槽
- 现场信号线使用屏蔽双绞线，屏蔽层单端接地
- 接线端子扭矩按规范操作（0.5-0.8 N·m）
- 确保背板供电正常（+5V / +3.3V）
使用注意事项：
- 严禁将超过 30V 的电压直接接入电流输入端
- 更换模块前必须断电并等待电容放电完成
- 不要在带电状态下插拔模块
- 长期不用时建议保留模块在机架中通电以维持校准
