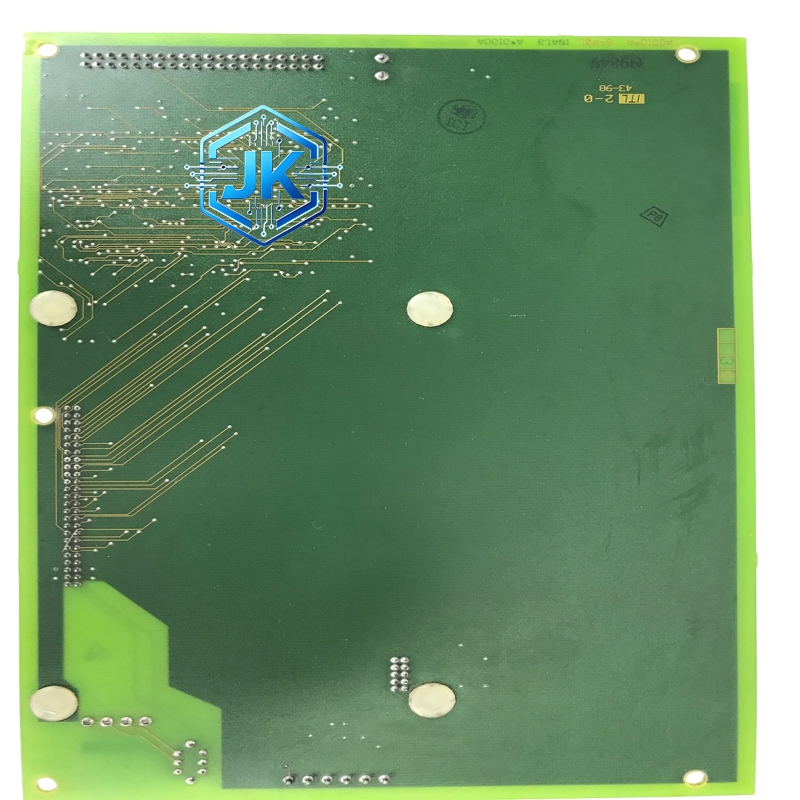

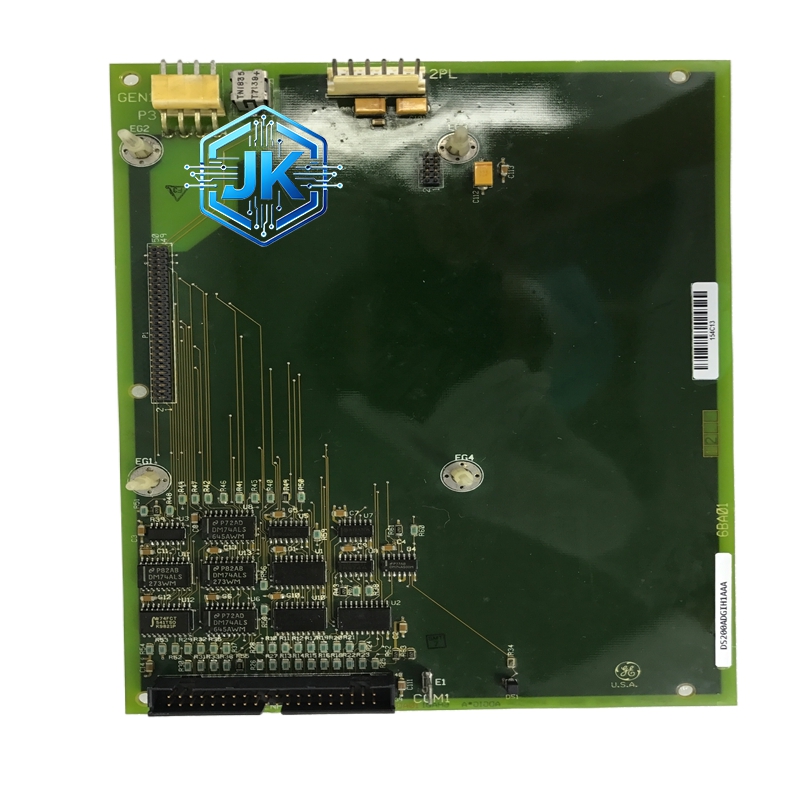

GE DS200ADGIH1A 8通道模拟量输入模块（Mark V 燃气轮机控制系统专用）
技术规格：
- 通道数量：8路模拟量输入
- 输入信号类型：4-20mA DC（两线制）/ 0-10V DC / 1-5V DC（通过跳线选择）
- 分辨率：16位ADC，有效分辨率14位（约16,000级）
- 采样速率：每通道最高10次/秒（8通道同步采样）
- 精度：±0.1%满量程（典型值），±0.2%满量程（最大值）
- 温漂：小于20ppm/℃
- 输入阻抗：4-20mA模式下大于250Ω，0-10V模式下大于1MΩ
- 输入隔离：通道间隔离250V DC，通道对地隔离250V DC
- 共模抑制比：大于120dB（50Hz）
- 供电电压：5V DC（背板供电）+ 外部24V DC（回路供电）
- 通信接口：GE Genius Bus（Mark V专用）
- 工作温度：0℃ 至 +60℃
- 存储温度：-40℃ 至 +85℃
- 外形尺寸：标准VME单板尺寸（160mm×233.4mm）
- MTBF：超过150,000小时
功能特点：
- 8通道同步采样：所有通道在同一时刻采样，消除通道间时间偏差，适用于需要多变量同步分析的场合（如燃烧室各火焰筒温度同时采集）
- 16位高分辨率：14位有效分辨率，最小可分辨信号变化约0.001mA，满足精密过程监测需求
- 多信号类型兼容：通过前面板跳线选择4-20mA、0-10V或1-5V输入，无需更换模块
- 输入过压保护：每通道内置TVS二极管，可承受±50V瞬态过压不损坏
- 断线检测：4-20mA模式下，输入低于3.6mA时自动判定为断线并上报故障
- 自校准功能：支持通过控制器软件进行零点和满度校准，无需拆卸模块
- LED通道指示：每2通道共用一组LED，共4组，便于快速定位故障通道
- 通道隔离：每8通道一组隔离，防止现场大电流干扰回流至控制器
应用场景：
- 燃气轮机排气温度（EGT）多点监测（8通道同时采集8个热电偶信号）
- 燃烧室各火焰筒温度监测
- 蒸汽轮机主汽/再热蒸汽压力监测
- 联合循环电厂高压给水流量监测
- 发电机定子/转子绕组温度监测（Pt100经变送器转换为4-20mA）
- 化工反应釜温度/压力/液位多点采集
材质构成：
- PCB：FR-4 TG170，六层板设计，模拟层与数字层完全隔离并设置屏蔽层
- ADC芯片：16位逐次逼近型ADC（AD7864级别），内置精密2.5V基准源，温漂小于5ppm/℃
- 多路开关：ADG508级别8通道模拟多路复用器，导通电阻小于5Ω
- 隔离器件：光耦隔离（每8通道一组，HCPL-2630级别）
- 输入保护：TVS二极管（SMBJ58A）+ 限流电阻（100Ω）+ 钳位二极管
- 接线端子：前面板8组3位螺丝端子（每通道：I+、I-、EXC），触点为磷铜镀锡
- 外壳：镀锌钢板喷塑处理，EMI屏蔽
结构特征：
- 标准3U VME高度
- 前面板配置8组3位螺丝端子，端子间距10mm
- 前面板配置4组LED指示灯（每2通道一组，绿色常亮表示正常采样）
- 前面板配置5个状态LED：Power、Run、Fault、Calibration、Communication
- 前面板配置跳线组（8位），用于设定输入信号类型和通道使能
- 背板侧标准64针DIN 41612欧式连接器（Genius Bus）
- 顶部配置DIP开关（8位），用于设定模块地址（0-15）
工作原理：
现场传感器（或变送器）输出的4-20mA信号经输入保护电路后进入多路模拟开关。模拟开关在FPGA控制下依次选通各通道，选通后的模拟信号进入16位ADC进行转换。ADC以10Hz的速率对每个通道进行采样，转换结果经光耦隔离后送入FPGA，FPGA打包为Genius Bus数据帧发送至控制器。8通道在同一个采样周期内完成转换，确保数据的时间一致性。精密基准源为所有通道提供统一的参考电压，确保通道间精度一致。
安装要求：
- 安装于VME/Genius Bus背板，确保背板5V供电稳定（5V±5%）
- 外部24V DC回路供电必须使用稳压电源，纹波小于50mV
- 4-20mA信号线使用屏蔽双绞线，屏蔽层单端接至模块信号地
- 信号线与动力电缆分开布线，间距不小于15厘米
- 模块地址通过DIP开关设定，同一Genius Bus上地址不重复（0-15）
- 接地端子必须可靠连接至控制柜接地母排（接地电阻小于4Ω）
使用注意事项：
- 严禁输入端开路超过10秒，会导致ADC latch-up
- 0-10V输入模式下，输入阻抗虽高但不可悬空，未使用通道需接入10V或短接
- 跳线设定输入信号类型后需断电重启方可生效
- 校准操作需在稳定工况下进行，环境温度变化大于5℃时校准精度下降
- 备用通道未使用时需将输入端短接（I+接I-），避免浮空引入干扰
- 长期不用的模块需每6个月通电一次，防止电解电容老化
