描述

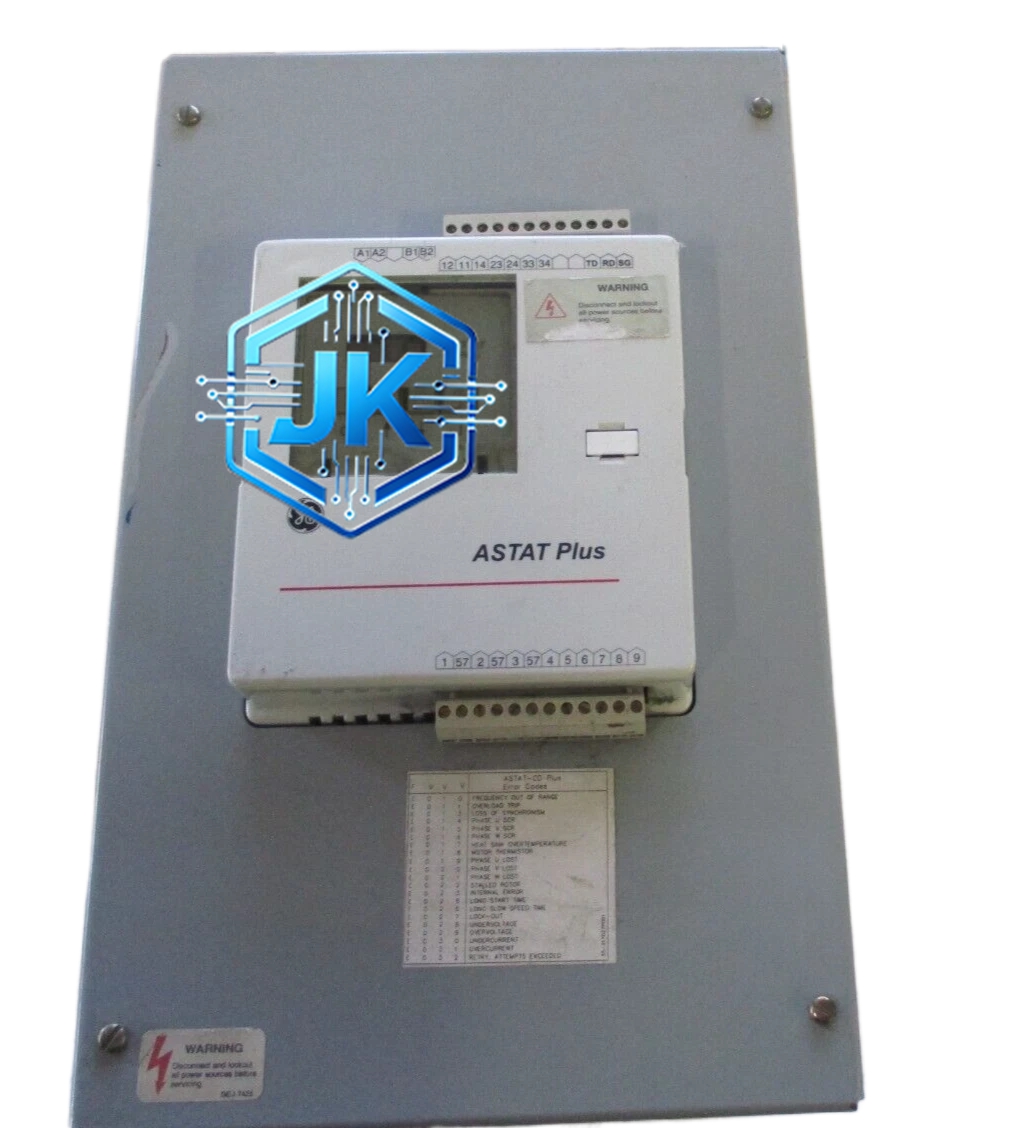

GE ASTATQC2JDP Astat Plus智能软启动器，额定功率22/25kW，三相48/58A
技术规格：
- 额定功率：22kW（400V）/ 25kW（440V）
- 额定电流：48A（400V）/ 58A（440V）
- 输入电压：三相 230V-500V，50/60Hz
- 控制电压：230VAC（+10%/-15%）或 110VAC（+10%/-15%），50/60Hz
- 启动方式：电压斜坡 / 限流启动 / 软停车 / 泵控模式
- 晶闸管等级：Type QT（600V级，1400V PIV）
- 通信接口：Modbus RTU（RS-485，可选）
- 保护功能：过流 / 缺相 / 过温 / 接地故障 / 电机过载（PTC/KTY输入）
- 外形尺寸：320mm（高）× 219mm（宽）× 238mm（深）
- 安装方式：壁挂式或柜内安装（DIN导轨或螺钉固定）
- 防护等级：IP20（封闭柜内可达IP54）
功能特点：
- 智能启动算法：内置电压斜坡与限流两种启动模式，自动根据负载特性选择最优启动曲线
- 泵控专用模式：针对水泵应用优化，启动时缓慢升速避免水锤效应，停车时缓降转速防止水锤冲击
- 完整电机保护：支持PTC热敏电阻和KTY硅传感器两种温度输入，实时监测绕组温度
- 缺相检测：启动前自动检测三相电源是否完整，缺相时拒绝启动并报警
- 通信能力：可选配Modbus RTU通信模块，实现远程监控与参数设定
- LED状态指示：前面板配置运行、故障、就绪三色LED，状态一目了然
- 旁路接触器控制：内置旁路接触器输出端子，启动完成后自动切换至旁路运行，降低晶闸管发热
- 参数自整定：支持电机参数自动识别，简化现场调试
应用场景：
- 工业水泵站的大功率水泵软启动
- 暖通空调系统中冷冻水泵、冷却水泵的启动控制
- 空压机站的大型空气压缩机启动
- 矿山传送带、破碎机等重载设备的平滑启动
- 污水处理厂鼓风机、提升泵的启停控制
材质构成：
- 外壳：阻燃ABS工程塑料（UL94 V-0级别），颜色为浅灰色
- 散热片：铝合金挤压型材，阳极氧化处理，自然冷却
- 晶闸管模块：GE专用高压晶闸管（600V/1400V PIV），陶瓷封装
- PCB：FR-4 TG170，四层板设计，模拟与数字区域隔离
- 接线端子：铜合金螺丝端子，额定电流105A，触点镀锡
- 控制变压器：灌封型EI铁芯变压器，绝缘等级B级（130℃）
结构特征：
- 壁挂式矩形外壳，前面板配置操作按键与LED指示灯
- 前面板配置1组4位LCD显示屏（显示电流、电压、故障代码）
- 前面板配置3组LED：Power（绿色）/ Run（绿色闪烁）/ Fault（红色）
- 底部配置主电路接线端子（L1/L2/L3、T1/T2/T3）和控制接线端子
- 顶部配置散热格栅，自然对流散热
- 两侧配置DIN导轨安装卡扣
工作原理：
控制器上电后，首先进行自检（包括晶闸管测试、控制电源检测、通信检测）。自检通过后进入就绪状态。按下启动键，控制器根据设定的启动模式（电压斜坡或限流）逐步增加晶闸管导通角，使电机端电压从设定的初始电压（通常为额定电压的30%-50%）线性上升至全压，整个升压过程持续3-30秒（可设定）。启动完成后，旁路接触器吸合，晶闸管退出运行，电机直接由电网供电。停车时，控制器逐步减小导通角，使电压线性下降至零（软停车），或直接切断（自由停车，可选）。
安装要求：
- 安装于控制柜内或墙壁上，确保通风良好，上下左右留有不小于100mm散热空间
- 主电路接线使用铜芯电缆，截面根据额定电流选择（48A建议使用16mm²铜线）
- 控制电压接线使用1.5mm²以上导线
- 接地端子必须可靠连接至接地母排（接地电阻小于4Ω）
- 旁路接触器的控制线从模块专用端子引出，不可与主电路混接
使用注意事项：
- 严禁在未接电机的情况下空载运行超过10秒，会导致晶闸管过热损坏
- 电机参数设定错误会导致保护误动作或保护失效，务必核实铭牌数据后再输入
- 长期不用的模块需每3个月通电一次，防止电解电容老化
- 散热片上不可堆放杂物，否则会触发过温保护
- 固件升级通过GE ASTAT Utility软件进行，升级时需断电操作
